Источник вторичного электропитания резервированный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 12 В.
Особенности
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;

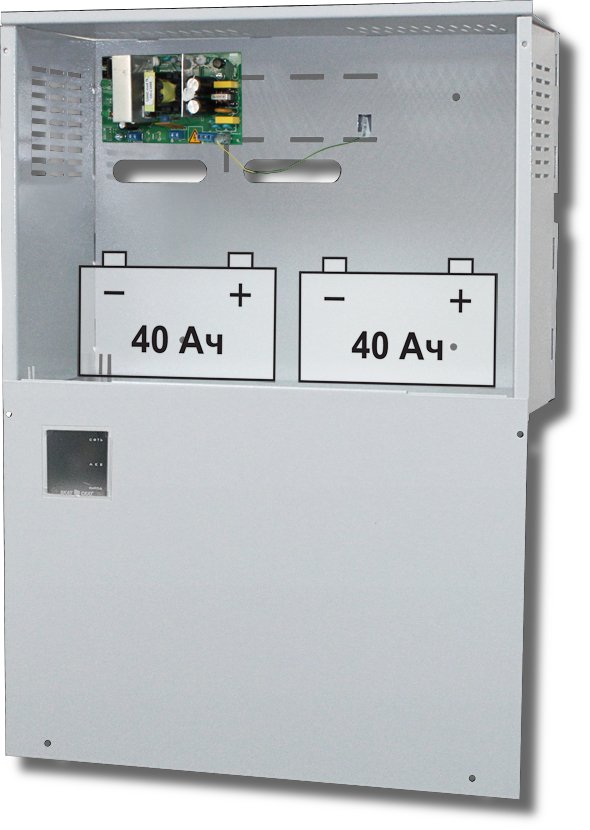

- повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2);
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ.
|
Тип устройства Источник вторичного электропитания резервированный |
Выходной ток, А: |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- номинальный при наличии основного питания 4 |
|
Диагностические выходы тип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения" |
- максимальный при наличии основного питания 5 |
|
Напряжение питания, B: |
Тип используемого аккумулятора 12 В 40 А·ч |
|
- от сети переменного тока 150…250 |
Количество аккумуляторов, шт 1 (2) |
|
Потребляемая мощность: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 120 ВА |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11 |
|
- при питании от сети переменного тока 12.9…14 |
Ток заряда аккумуляторной батареи, А 0.45…0.65 |
|
- при питании от аккумуляторной батареи 9.5…13.4 |
Диапазон рабочих температур, °С -10…+40 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Габаритные размеры. мм 445х328х193 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения"
Напряжение питания, B:
- от сети переменного тока
150…250
Потребляемая мощность:
- от сети переменного тока
120 ВА
Выходное напряжение, В:
- при питании от сети переменного тока
12.9…14
- при питании от аккумуляторной батареи
9.5…13.4
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Выходной ток, А:
- номинальный при наличии основного питания
4
- максимальный при наличии основного питания
5
Тип используемого аккумулятора
12 В 40 А·ч
Количество аккумуляторов, шт
1 (2)
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5…11
Ток заряда аккумуляторной батареи, А
0.45…0.65
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры. мм
445х328х193
