Прибор управления пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

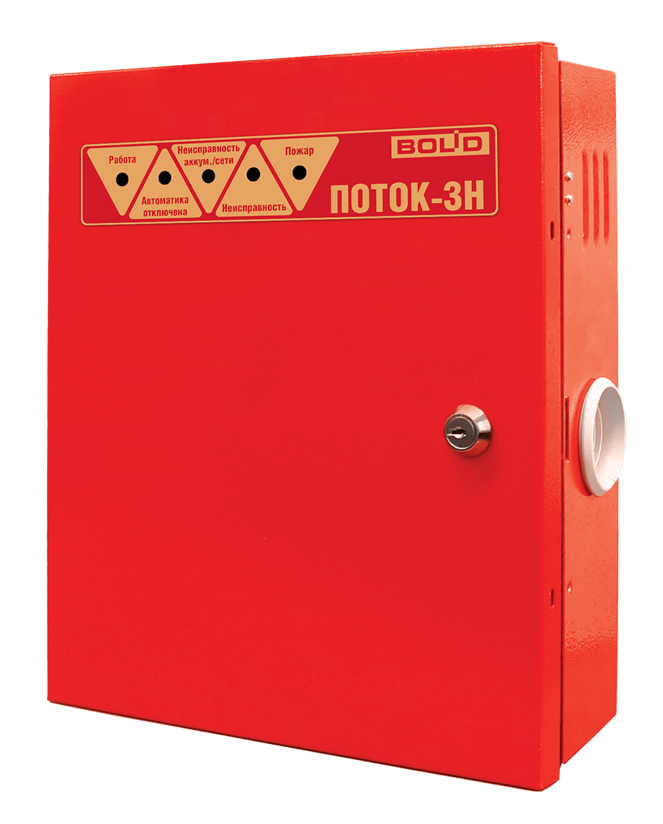

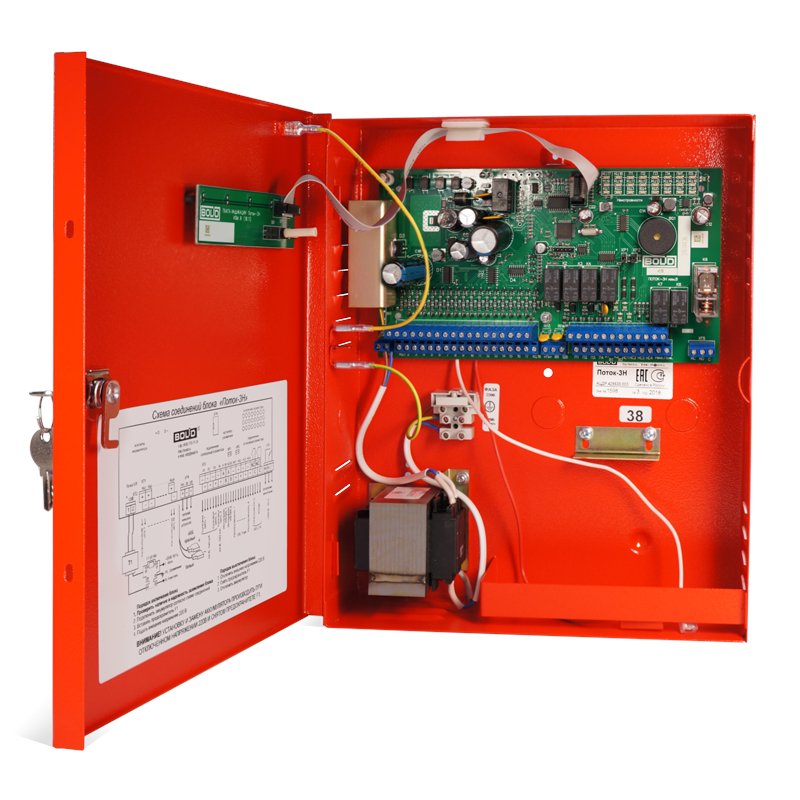

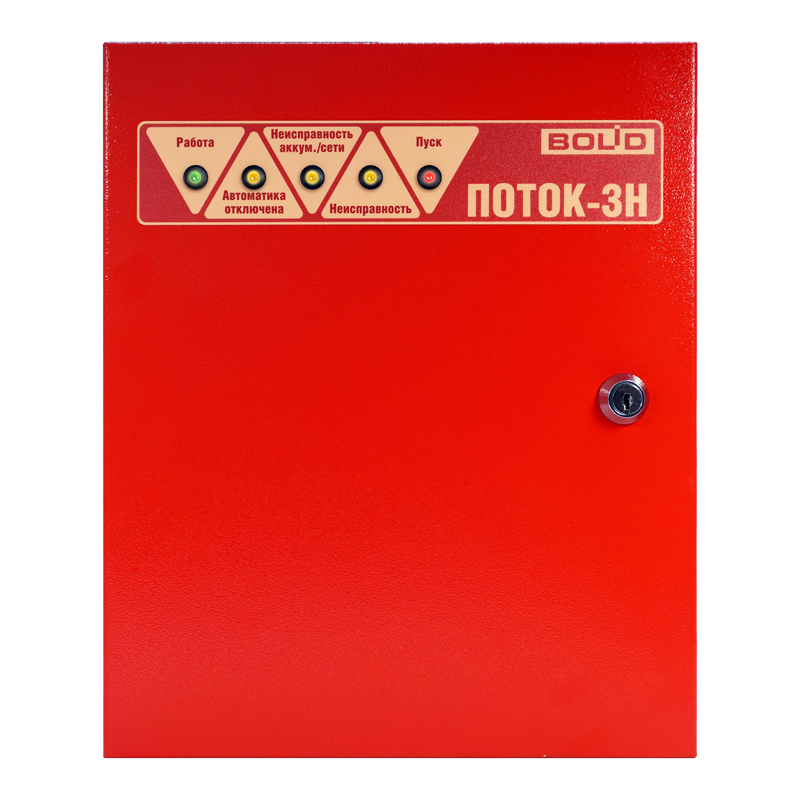

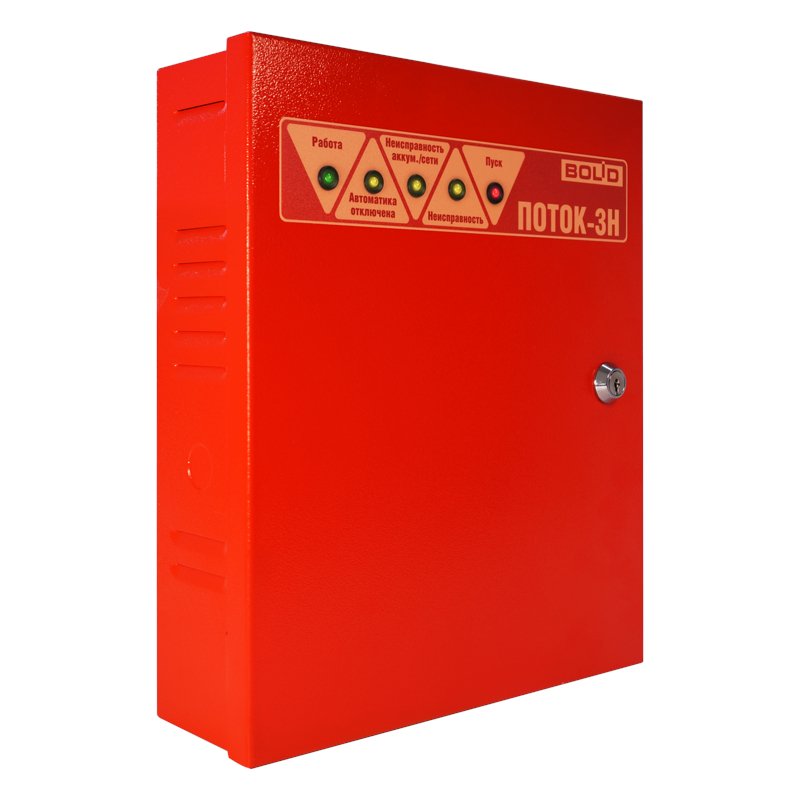

"Поток-3Н" предназначен для использования в составе ИСО "Орион" для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода для противопожарной защиты объектов промышленного и гражданского назначения. Работа прибора возможна только под управлением сетевого контроллера (пульт "С2000М" либо АРМ "Орион Про").
Дополнительное оборудование
(232930) Поток-БКИ, блок индикации и управления
|
Количество сигнальных входов для запуска 5 |
- ток контроля цепи, мА 1.5 |
|
Количество коммутируемых цепей 11 |
Максимальное коммутируемое напряжение, В: |
|
Количество выходов для запуска дренчерной завесы 1 |
- переменное, В/А 100/0.05 |
|
Количество выходов для управления насосами 3 |
- постоянное, В/А 28/2 |
|
Количество выходов для управления дренчерной секцией, электрозадвижкой 1 |
Параметры контактов реле NO-NC-COM: |
|
Количество выходов для отключения вентиляционных систем 1 |
- постоянное, В/А 28/10 |
|
Количество выходов для пит. внш. у-в, стабилизированным напряжением 12 В 1 |
- переменное, В/А 250/8 |
|
Количество выходов для пит. внш. у-в, нестабилизированным напряжением (12…20) В 1 |
Количество входов цепей контроля 18 |
|
Количество выходов для подключения внешних индикаторов неисправность 4 |
Количество выходов на пульт пожарной части 2 |
|
Параметры контактов реле Пуск-1, Пуск-2, Пуск-3: |
Напряжение питания, В 180…242 |
|
- напряжение/ток, В/А (24±2)/0.14 |
Потребляемая мощность, ВА 30 |
|
- ток контроля цепи, мА 1.5 |
Диапазон рабочих температур, °С 0…+50 |
|
Параметры контактов реле Пуск-4: |
Габаритные размеры. мм 305х255х95 |
|
- напряжение/ток, В/А (24±2)/0.5 |
Масса прибора с аккумулятором, кг, не более 6 |
Количество сигнальных входов для запуска
5
Количество коммутируемых цепей
11
Количество выходов для запуска дренчерной завесы
1
Количество выходов для управления насосами
3
Количество выходов для управления дренчерной секцией, электрозадвижкой
1
Количество выходов для отключения вентиляционных систем
1
Количество выходов для пит. внш. у-в, стабилизированным напряжением 12 В
1
Количество выходов для пит. внш. у-в, нестабилизированным напряжением (12…20) В
1
Количество выходов для подключения внешних индикаторов неисправность
4
Параметры контактов реле Пуск-1, Пуск-2, Пуск-3:
- напряжение/ток, В/А
(24±2)/0.14
- ток контроля цепи, мА
1.5
Параметры контактов реле Пуск-4:
- напряжение/ток, В/А
(24±2)/0.5
- ток контроля цепи, мА
1.5
Максимальное коммутируемое напряжение, В:
- переменное, В/А
100/0.05
- постоянное, В/А
28/2
Параметры контактов реле NO-NC-COM:
- постоянное, В/А
28/10
- переменное, В/А
250/8
Количество входов цепей контроля
18
Количество выходов на пульт пожарной части
2
Напряжение питания, В
180…242
Потребляемая мощность, ВА
30
Диапазон рабочих температур, °С
0…+50
Габаритные размеры. мм
305х255х95
Масса прибора с аккумулятором, кг, не более
6
