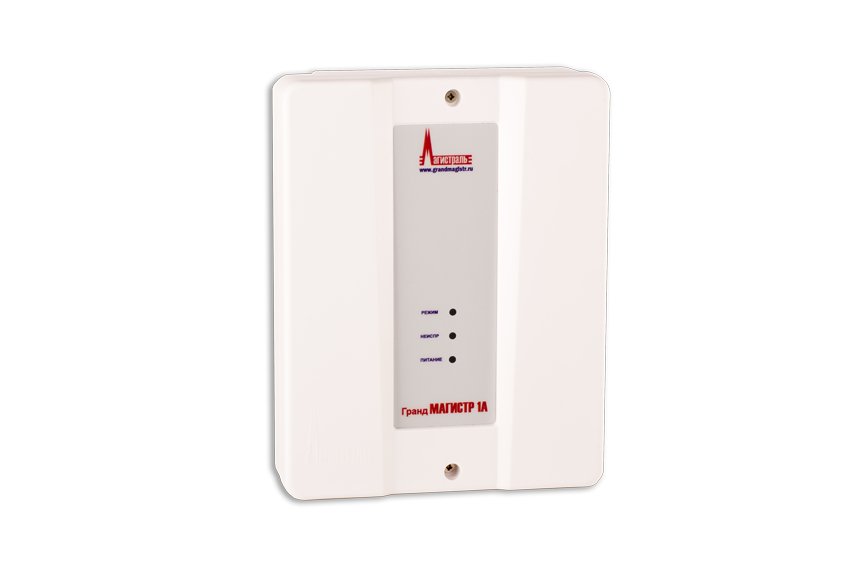

Прибор приемно-контрольный охранно-пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Прибор предназначен для контроля шлейфов сигнализации с включенными охранными или пожарными извещателями, управления звуковым и световым оповещателем, выдачи извещений о нарушении ПЦН через релейный (е) выход (ы), обеспечения питающим напряжением активных извещателей и других устройств.
Особенности
Обеспечивает управление шлейфами или группой шлейфов с клавиатуры кнопками или ключами Touche Memory; контроль цепей выносных оповещателей на обрыв и короткое замыкание; наличие режима автоперевзятия шлейфа из тревоги; считыватель ключей Touche Memory вынесен на лицевую сторону прибора; возможность подключения выносного считывателя ключей Touche Memory
Комплектация
Резистор –0,125-7,5 кОм ±5 % (выносной) – по исполнению прибора (1-8 шт.), диод 1N4148 – 3 штуки.
|
Количество ШС 1 |
- на выходе "световой оповещатель" 12В/300мА |
|
Количество разделов 1 |
- выход для питания извещателей 12В/300мА |
|
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ |
- релейного выхода 350В/130мА |
|
Длительность звучания выносного звукового оповещателя, мин 5 |
Напряжение питания, B: |
|
Напряжение на клеммах для подключения ШС, В: |
- от сети переменного тока 160…242 |
|
- в дежурном режиме 17 |
- от дополнительного источника 12 |
|
- при разомкнутом состоянии ШС 20 |
Ток потребления, мА: |
|
Ток ШС в дежурном режиме, мА 2 |
- при питании от встроенного аккумулятора, мА 80 |
|
Номинальное сопротивление выносного резистора, кОм 7.5 |
Потребляемая мощность: |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 |
- от сети переменного тока 7 ВА |
|
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
|
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, А·ч 2.3 |
|
- кол-во выходов типа "Сухой контакт" 2 |
Материал корпуса Пластик |
|
Максимально допустимые токи и напряжения: |
Диапазон рабочих температур, °С -30…+50 |
|
- на выходе "звуковой оповещатель" 12В/300мА |
Габаритные размеры. мм 200х157х65 |
Количество ШС
1
Количество разделов
1
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
Длительность звучания выносного звукового оповещателя, мин
5
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
17
- при разомкнутом состоянии ШС
20
Ток ШС в дежурном режиме, мА
2
Номинальное сопротивление выносного резистора, кОм
7.5
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
3
- кол-во выходов типа "Сухой контакт"
2
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
12В/300мА
- на выходе "световой оповещатель"
12В/300мА
- выход для питания извещателей
12В/300мА
- релейного выхода
350В/130мА
Напряжение питания, B:
- от сети переменного тока
160…242
- от дополнительного источника
12
Ток потребления, мА:
- при питании от встроенного аккумулятора, мА
80
Потребляемая мощность:
- от сети переменного тока
7 ВА
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, А·ч
2.3
Материал корпуса
Пластик
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры. мм
200х157х65
