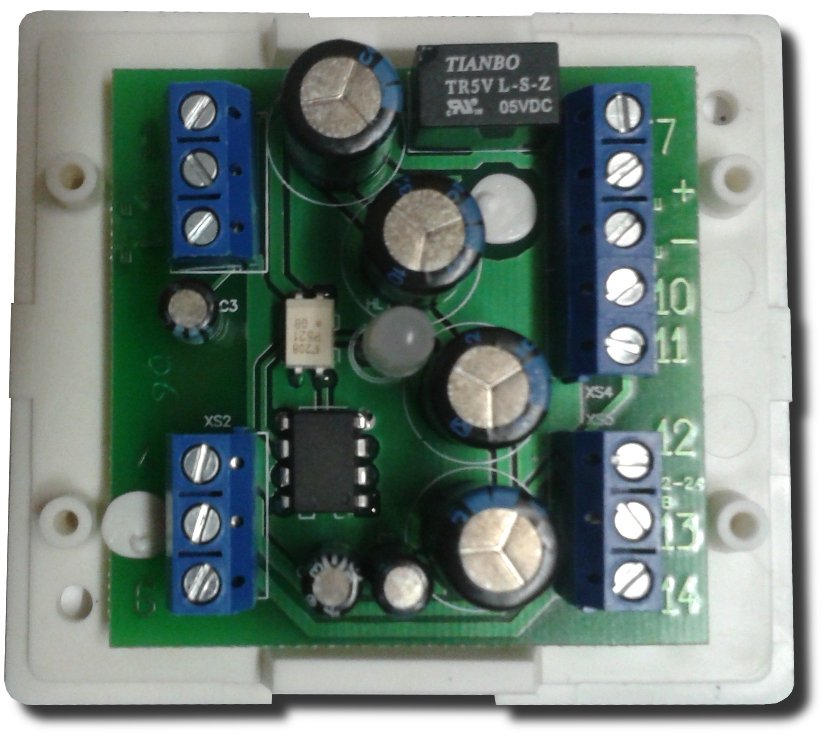

Устройство контроля цепи и пуска
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначено для контроля цепи пуска исполнительных устройств (модулей пожаротушения) на "ОБРЫВ", световой индикации состояния цепи, передачи сигнала на ППУ и запуск исполнительных устройств по сигналу от ППУ.
|
Напряжение питания, В 12…24 |
- при напряжении питания 24В 20 |
|
Сигнал на "ЗАПУСК" исполнительных устройств от ППУ, длительностью не менее 0, 1 сек. и током от 0, 2А 8…26В |
Ток пуска длительностью от 5, 0 мсек., А, не менее 1.0 |
|
Количество подключаемых исполнительных устройств к УКЦПиТ, шт. 1 |
Сопротивление цепи пуска исполнительного устройства, Ом от 0.5 до 50 |
|
Потребляемая мощность: |
Длина провода от УКЦиП до исполнительного устройства, м, не более 1.5 |
|
- в дежурном режиме, мА, не более 50 |
Степень защиты IP20 |
|
- в аварийном режиме, мА, не более 20 |
Габаритные размеры. мм 75х67х27 |
|
Коммутируемое напряжение УКЦиП в цепь пуска исполнительного устройства, В: |
Диапазон рабочих температур, °С -40…+80 |
|
- при напряжении питания 12В 10 |
Масса, не более, кг 0.07 |
Напряжение питания, В
12…24
Сигнал на "ЗАПУСК" исполнительных устройств от ППУ, длительностью не менее 0, 1 сек. и током от 0, 2А
8…26В
Количество подключаемых исполнительных устройств к УКЦПиТ, шт.
1
Потребляемая мощность:
- в дежурном режиме, мА, не более
50
- в аварийном режиме, мА, не более
20
Коммутируемое напряжение УКЦиП в цепь пуска исполнительного устройства, В:
- при напряжении питания 12В
10
- при напряжении питания 24В
20
Ток пуска длительностью от 5, 0 мсек., А, не менее
1.0
Сопротивление цепи пуска исполнительного устройства, Ом
от 0.5 до 50
Длина провода от УКЦиП до исполнительного устройства, м, не более
1.5
Степень защиты
IP20
Габаритные размеры. мм
75х67х27
Диапазон рабочих температур, °С
-40…+80
Масса, не более, кг
0.07
