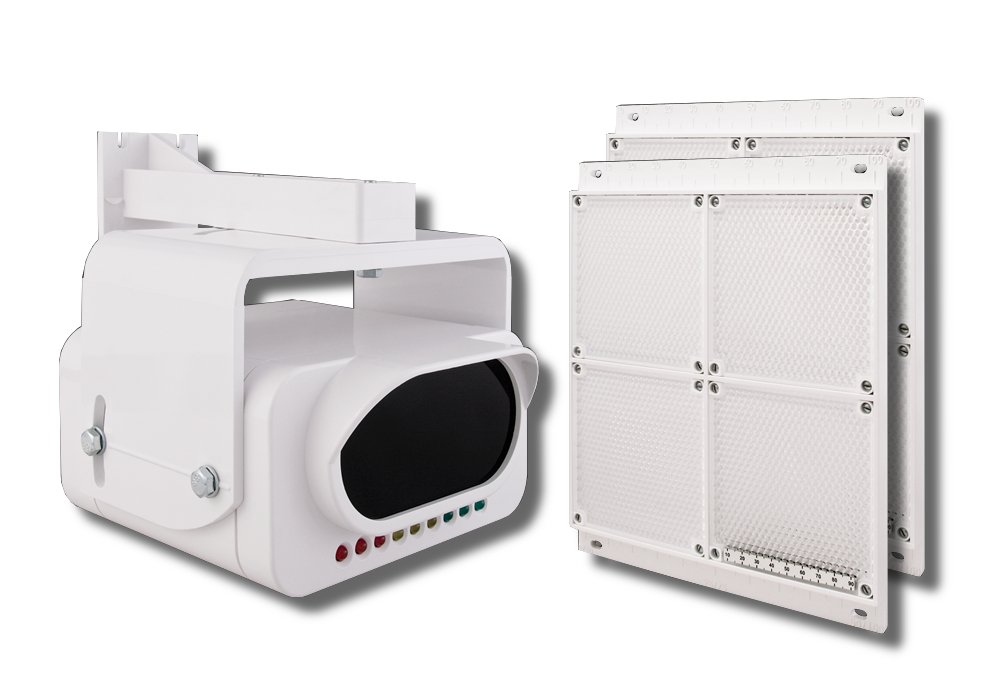

Извещатель пожарный дымовой оптико-электронный линейный оптический
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.
Особенности
Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.
Дополнительная информация
Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.).
Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводных, так и с помощью четырехпроводных шлейфов сигнализации.
Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52C работает в инфракрасном диапазоне длин волн. При монтаже приемник и передатчик располагаются напротив друг друга и юстируются с целью достижения максимального совпадения диаграмм направленности их оптических систем. При работе в штатном режиме передатчик периодически (с интервалом 370 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, принимаются и обрабатываются приемником.
Решение о наличии дыма в защищаемом помещении принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке равным или 25%, или 37%, или 50%, или 62%. При снижении интенсивности оптического луча более чем на 90% (например, при его перекрытии каким-либо препятствием или при пропадании напряжении питания на передатчике) будет зафиксировано извещение «Неисправность».
Дополнительное оборудование
(212434) - Тестер для ИПДЛ-52
(251797) - Защитный кожух для ИПДЛ-52/52М
(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(265997) - Кронштейн потолочный для ИПДЛ-52/52М
(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252
|
Тип извещателя комбинированный |
- в дежурном режиме, мА 1.5 |
|
Дальность действия, м 8…100 |
- в режиме «ПОЖАР» 40 |
|
Напряжение питания, B: |
Степень защиты IP40 |
|
- постоянного тока 10…30 |
Диапазон рабочих температур, °С -30…+50 |
|
- по шлейфу сигнализации 10…30 |
Габаритные размеры. мм 140х135х70 |
|
Ток потребления, мА: |
Масса, не более, кг 0.4 |
|
- при напряжении питания 12 В 1.5 |
Тип извещателя
комбинированный
Дальность действия, м
8…100
Напряжение питания, B:
- постоянного тока
10…30
- по шлейфу сигнализации
10…30
Ток потребления, мА:
- при напряжении питания 12 В
1.5
- в дежурном режиме, мА
1.5
- в режиме «ПОЖАР»
40
Степень защиты
IP40
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры. мм
140х135х70
Масса, не более, кг
0.4
