Прибор управления пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для управления электрозапускаемой установкой газового, порошкового или аэрозольного пожаротушения одной взрывоопасной зоны в автоматическом или ручном (дистанционном) режимах.
Особенности

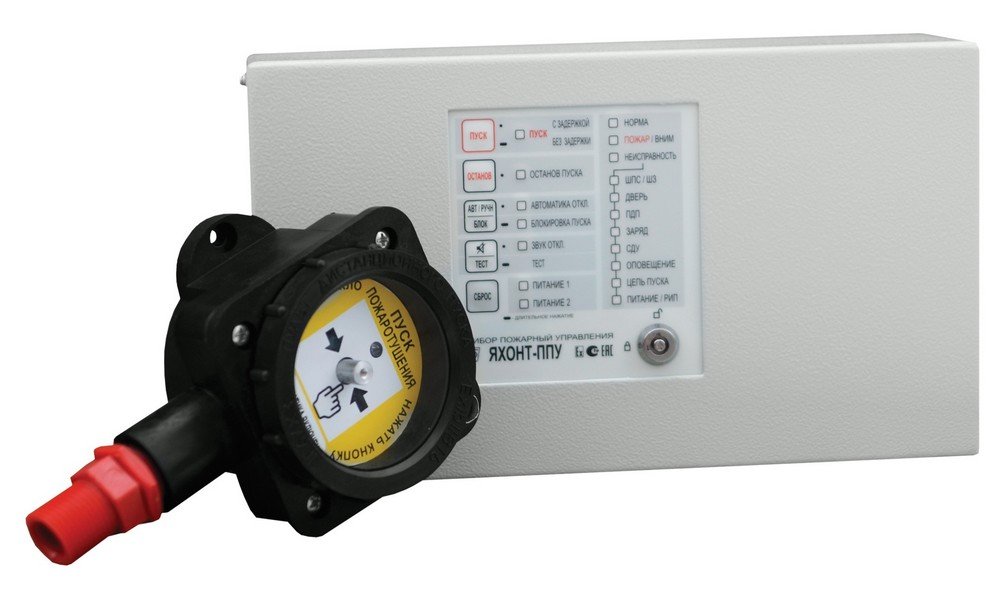

Прибор Яхонт-ППУ относится к связанному электрооборудованию (по ГОСТ Р 52350.11), имеет входные искробезопасные электрические цепи уровня ib подгруппы IIB, имеет маркировку взрывозащиты [Exib]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих входных цепей : 1) шлейф дистанционного пуска; 2) шлейф контроля дверей. Остальные цепи, подключаемые к прибору, не являются искробезопасными.
К прибору могут подключаться от одного до четырех пультов дистанционного пуска (далее ПДП) по двухпроводному искробезопасному шлейфу. ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2.
В искробезопасный шлейф контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели магнитоконтактного типа, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
Яхонт ППУ оснащен интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
Дополнительная информация
В состав прибора Яхонт-ППУ кроме ПДП могут входить еще два устройства:
1) Модуль логический (МЛ) предназначен для организации перекрестного согласования пожаротушения четырех зон по заранее заданному алгоритму при поступлении импульса запуска от ПКП по одной из зон. Используется в помещениях с большой площадью и организуется при использовании приемно-контрольных приборов с четырьмя независимых выходами запуска АСПТ и четырех приборов «Яхонт-ППУ».
2) Блок реле (БР) предназначенный для увеличения количества подключаемых к ППУ исполнительных устройств - пиропатронов или электромагнитных клапанов. К одному ППУ можно подключить до двух БР. На выходе БР имеет три независимые группы «сухих» контактов на переключение с максимально допустимым током коммутации 10А.
3) Устройство контроля пиропатрона (УКП) предназначенное для подключения к выходу ХТ7 "Пиропатрон" параллельно нескольких исполнительных устройств, для контроля кабеля связи и целостности каждого из них.
|
Маркировка взрывозащиты: |
- контакты «Не входи», «Уходи», «Вентиляция» 5 |
|
- прибора ППУ [Exib]IIB |
- контакты «Автоматика отключена» 0.25 |
|
- пульта дистанционного пуска ExibIIBT6 |
Уровень ограничения тока выхода «Пиропатрон», А 2±0.1 |
|
Рабочий диапазон питающих напряжений на входе прибора, В 10.2…14.2 |
Габаритные размеры, мм: |
|
Ток, потребляемый прибором в дежурном режиме, мА, не более 150 |
- прибор пожарный управления 255х148х85 |
|
Диапазон рабочих температур: |
- пульт дистанционного пуска 168х100х84 |
|
- прибор пожарный управления -40…+60 |
- модуль логический 150х110х32 |
|
- пульт дистанционного пуска -55…+70 |
- блок реле 150х110х70 |
|
- модуль логический -40…+60 |
Масса, не более: |
|
- блок реле -40…+60 |
- прибор пожарный управления 4 |
|
Максимальное рабочее напряжение, коммутируемое выходными контактами, В: |
- пульт дистанционного пуска 1.2 |
|
- контакты «Не входи», «Уходи», «Вентиляция» 220 |
- модуль логический 2 |
|
- контакты «Автоматика отключена» 60 |
- блок реле 1 |
|
Максимальное рабочий ток, коммутируемый выходными контактами, А: |
Маркировка взрывозащиты:
- прибора ППУ
[Exib]IIB
- пульта дистанционного пуска
ExibIIBT6
Рабочий диапазон питающих напряжений на входе прибора, В
10.2…14.2
Ток, потребляемый прибором в дежурном режиме, мА, не более
150
Диапазон рабочих температур:
- прибор пожарный управления
-40…+60
- пульт дистанционного пуска
-55…+70
- модуль логический
-40…+60
- блок реле
-40…+60
Максимальное рабочее напряжение, коммутируемое выходными контактами, В:
- контакты «Не входи», «Уходи», «Вентиляция»
220
- контакты «Автоматика отключена»
60
Максимальное рабочий ток, коммутируемый выходными контактами, А:
- контакты «Не входи», «Уходи», «Вентиляция»
5
- контакты «Автоматика отключена»
0.25
Уровень ограничения тока выхода «Пиропатрон», А
2±0.1
Габаритные размеры, мм:
- прибор пожарный управления
255х148х85
- пульт дистанционного пуска
168х100х84
- модуль логический
150х110х32
- блок реле
150х110х70
Масса, не более:
- прибор пожарный управления
4
- пульт дистанционного пуска
1.2
- модуль логический
2
- блок реле
1
