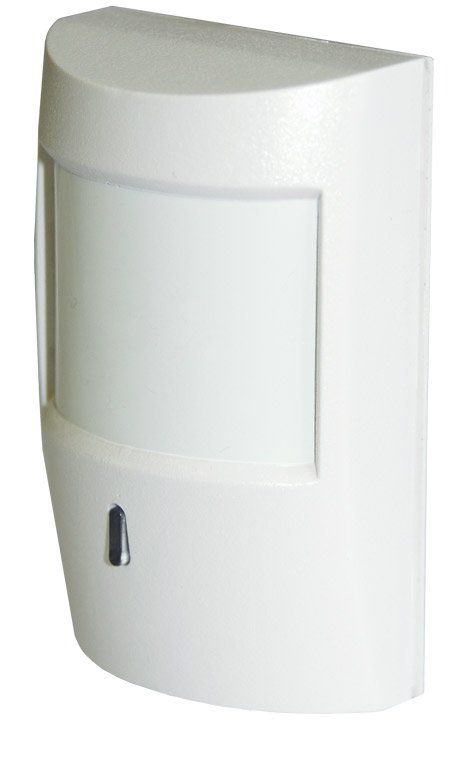

Извещатель охранный оптико-электронный инфракрасный пассивный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения увеличением тока в цепи шлейфа сигнализации; для использования в системах охранной сигнализации.
Особенности
- Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме; для работы извещателя не требуется источника напряжения 12 В и соответствующей линии питания.
- Возможность подключения к ШС приемно-контрольного прибора (ПКП) большого количества извещателей, значительное увеличение времени работы ПКП от резервного источника питания за счет низкого токопотребления.
- Широкий диапазон напряжений питания извещателя от ШС ПКП — от 8 В до 30 В.
- При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
- Ток потребления не более 250 мкА как в дежурном режиме, так и в момент подачи питающего напряжения.
- Температурная компенсация чувствительности в диапазоне от -30°С до +50°С.
- Широкоугольная линза, позволяющая создать зону обнаружения максимальной площади.
- Возможность крепления извещателя как с помощью кронштейна, входящего в комплект поставки, так и без него.
- Встроенный микропереключатель (Тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса.
- Устойчивость к перемещению в зоне обнаружения мелких животных (вторичных целей по ГОСТ 50777-95), к перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменений температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям.
- Отсутствие помех для работы бытовой радиоэлектронной аппаратуры и других извещателей.
- Выбираемые установкой перемычек режимы работы с повышенной устойчивостью к внешним воздействиям и выключенным светодиодным индикатором.
- Извещатель формирует четыре вида извещений:
- «ВКЛЮЧЕНИЕ» — светодиод кратковременно вспыхивает с периодом две секунды;
- «НОРМА» — светодиод погашен, ток потребления не более 250 мкА;
- «ТРЕВОГА» — светодиод включен, ток потребления внутренне ограничен значением 10 мА;
- «ВСКРЫТИЕ» — контакты «Тампер» разомкнуты при вскрытии корпуса извещателя.
|
Чувствительный элемент 2-х площадной PIR элемент |
- тампер есть |
|
Время разогрева, сек 40 |
Напряжение питания, B: |
|
Параметры ИК канала: |
- по шлейфу сигнализации 8…30 |
|
- тип зоны обнаружения объемная |
Ток потребления, мА: |
|
- дальность, м 15 |
- в дежурном режиме 0.07 |
|
- ширина, м 20 |
- в режиме "ТРЕВОГА" 0.25 |
|
- угол обзора, град 87 |
Степень защиты IP41 |
|
- рекомендуемая высота установки, м 2.2 |
Диапазон рабочих температур, °С -20…+50 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 |
Габаритные размеры. мм 90х58х45 |
|
Параметры тревожного выхода: |
Масса, не более, кг 0.1 |
|
- длительность тревожного извещения, сек 3 |
Чувствительный элемент
2-х площадной PIR элемент
Время разогрева, сек
40
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
15
- ширина, м
20
- угол обзора, град
87
- рекомендуемая высота установки, м
2.2
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Параметры тревожного выхода:
- длительность тревожного извещения, сек
3
- тампер
есть
Напряжение питания, B:
- по шлейфу сигнализации
8…30
Ток потребления, мА:
- в дежурном режиме
0.07
- в режиме "ТРЕВОГА"
0.25
Степень защиты
IP41
Диапазон рабочих температур, °С
-20…+50
Габаритные размеры. мм
90х58х45
Масса, не более, кг
0.1
