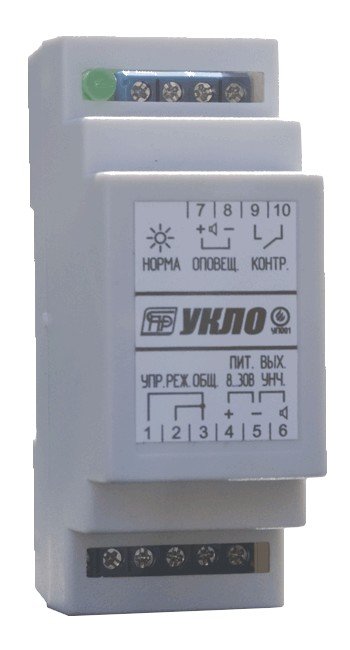

Устройство контроля линий оповещения
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначено для контроля целостности одной линии оповещения. Устройство может использоваться для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.
Особенности
- подключение до 10 акустических систем рассчитанных на работу в 100 В линии оповещения (суммарная мощность до 200 Вт) с контролем линии;
- контроль линий осуществляется только в дежурном режиме,
|
Режим работы оповещателей Нормально выключенный |
Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220 |
|
Диапазон напряжений питания, В 8…30 |
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470 |
|
Ток потребления в режиме контроля, мА, не более 25 |
Диапазон рабочих температур, °С -40…+85 |
|
Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60 |
Степень защиты IP20 |
|
Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250 |
Габаритные размеры. мм 92х37х58 |
|
Максимальный ток нагрузки по выходу «Оповещение», А, не более 3 |
Масса, не более, г 150 |
|
Количество УО подключенных к выходу «Оповещение», шт 1…10 |
Режим работы оповещателей
Нормально выключенный
Диапазон напряжений питания, В
8…30
Ток потребления в режиме контроля, мА, не более
25
Максимальное коммутируемое напряжение по выходу «Контроль», В, не более
60
Максимальный коммутируемый ток по выходу «Контроль», мА, не более
250
Максимальный ток нагрузки по выходу «Оповещение», А, не более
3
Количество УО подключенных к выходу «Оповещение», шт
1…10
Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более
220
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более
470
Диапазон рабочих температур, °С
-40…+85
Степень защиты
IP20
Габаритные размеры. мм
92х37х58
Масса, не более, г
150
