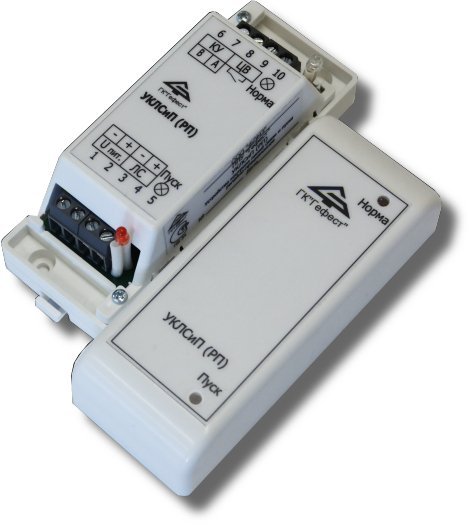

Устройство контроля линий пуска и связи
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
УКЛСиП (РП) предназначено для управления объектами пожарной автоматики в соответствии с классификацией п. 7.1.5 ГОСТ Р 53325.
УКЛСиП (РП) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест».
УКЛСиП (РП) может работать под управлением устройства контроля линий связи и пуска базового УКЛСиП (Б), любого приемно-контрольного прибора, или прибора управления пожарного, или под управлением модулей АСУ ТП.
УКЛСиП (РП) обеспечивает выполнение следующих функций:
- контроль линии связи с объектами управления (оповещателями, исполнительными устройствами, устройствами коммутации и диагностики, устройствами контроля линий связи и пуска сетевыми УКЛСиП (С), устройствами контроля линий связи и пуска сетевыми для реактивной нагрузки УКЛСиП (СР) из состава ППУ «Гефест») на обрыв и короткое замыкание;
- контроль исправности устройств коммутации и диагностики, прием и трансляцию формируемых ими сигналов неисправности.
- контроль наличия напряжения питания;
- формирование релейного сигнала обобщенной неисправности;
- прием от управляющего прибора и трансляция на объекты управления команды «Пуск»:
в пассивном режиме - от релейного выхода (замыкание контактов);
в активном режиме - от потенциального выхода (подача напряжения).
|
Напряжение питания, B: |
- в режиме «ПУСК» 40 |
|
- от внешнего источника питания 10…28 |
Напряжение управления, В 10…28 |
|
Ток потребления, мА: |
Степень защиты IP30 |
|
- в дежурном режиме 5 |
Габаритные размеры. мм 106х42х37 |
Напряжение питания, B:
- от внешнего источника питания
10…28
Ток потребления, мА:
- в дежурном режиме
5
- в режиме «ПУСК»
40
Напряжение управления, В
10…28
Степень защиты
IP30
Габаритные размеры. мм
106х42х37
