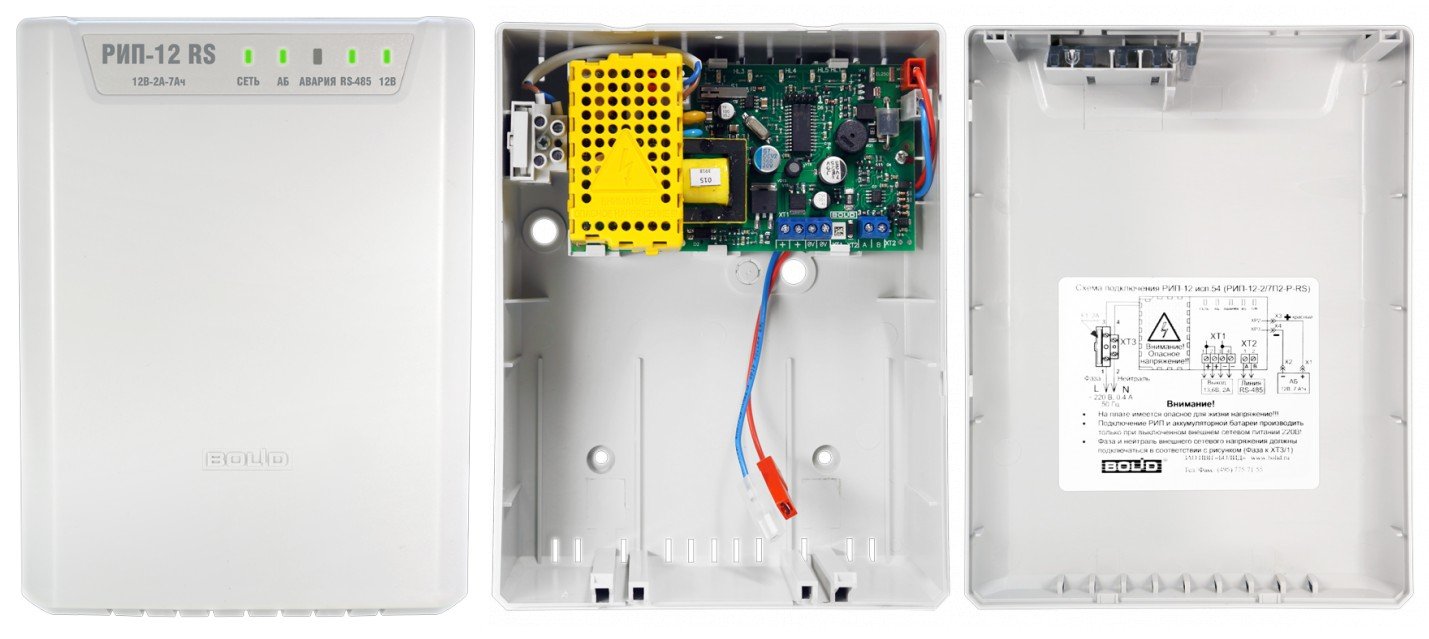

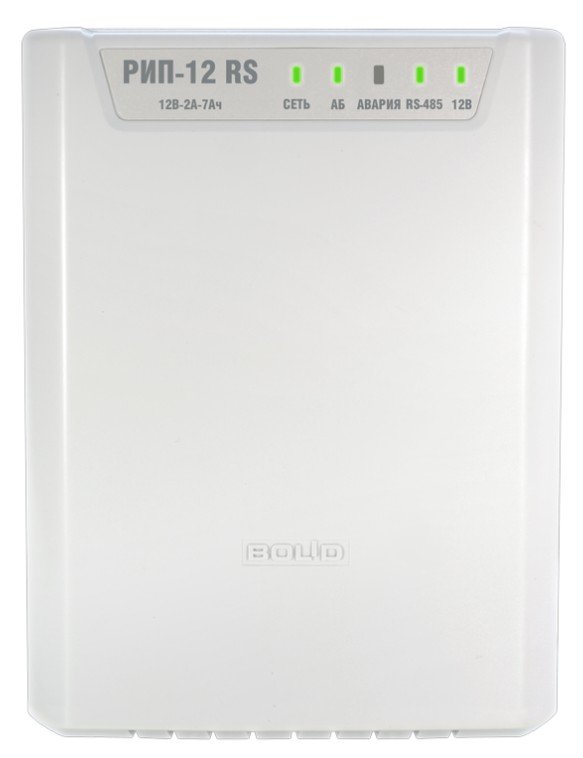

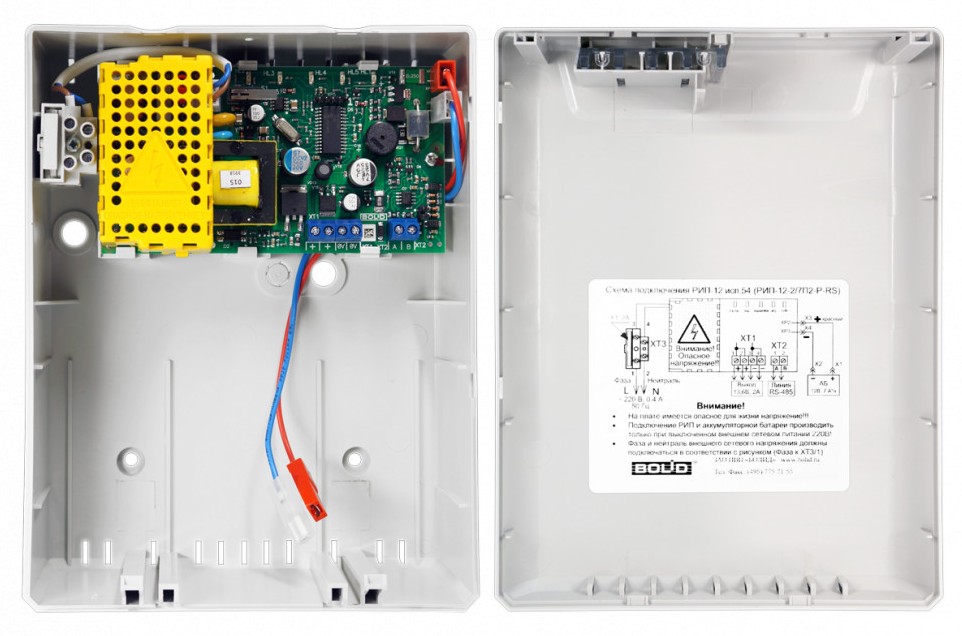

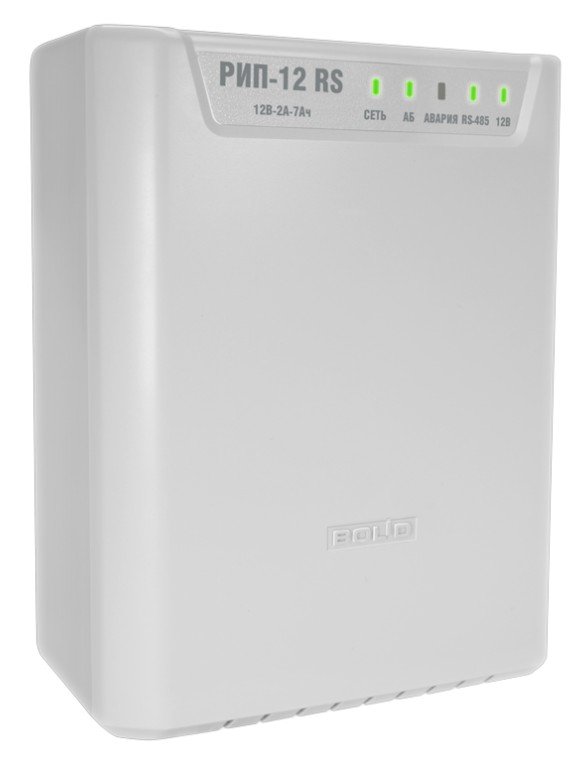

Источник питания резервированный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для питания оборудования ОПС, СКУД и автоматики в составе системы "Орион" на небольших объектах.
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
|
Тип устройства Источник вторичного электропитания резервированный |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
|
Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
Выходной ток, А: |
|
Диагностические выходы RS-485 |
- номинальный при наличии основного питания 2 |
|
Напряжение питания, B: |
- максимальный при наличии основного питания 3 |
|
- от сети переменного тока 150…250 |
Тип используемого аккумулятора 12 В 7 А·ч |
|
Потребляемая мощность: |
Количество аккумуляторов, шт 1 |
|
- от сети переменного тока 60 ВА |
Защита от короткого замыкания Есть |
|
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
|
- при питании от сети переменного тока, А 0.4 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
|
- при питании от резервного источника питания, А 0.03 |
Степень защиты IP30 |
|
Выходное напряжение, В: |
Диапазон рабочих температур, °С -10…+40 |
|
- при питании от сети переменного тока 13…14.2 |
Габаритные размеры. мм 165х211х90 |
|
- при питании от аккумуляторной батареи 9.5…13.5 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Диагностические выходы
RS-485
Напряжение питания, B:
- от сети переменного тока
150…250
Потребляемая мощность:
- от сети переменного тока
60 ВА
Потребляемый ток:
- при питании от сети переменного тока, А
0.4
- при питании от резервного источника питания, А
0.03
Выходное напряжение, В:
- при питании от сети переменного тока
13…14.2
- при питании от аккумуляторной батареи
9.5…13.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
Выходной ток, А:
- номинальный при наличии основного питания
2
- максимальный при наличии основного питания
3
Тип используемого аккумулятора
12 В 7 А·ч
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.6…10.8
Степень защиты
IP30
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры. мм
165х211х90
