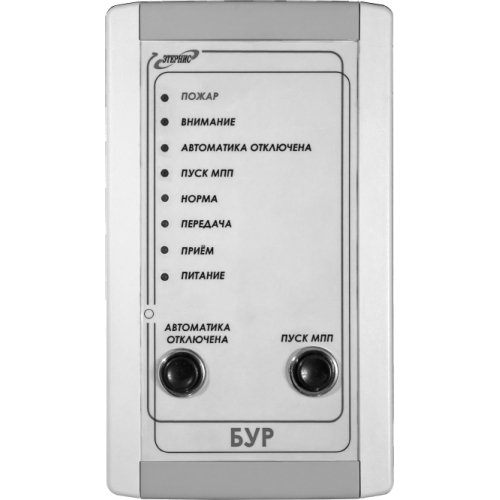

Блок управляющих реле АУП «Гарант-Р» взрывозащищенный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
0Еx ia IIС T5 Ga X / PO Ex ia I Ma X. U-коммут. - 42В, Р коммут. - 42ВА, U-пит. - 12В, I-потр.170мА.
Назначение изделия
Блок управляющих реле используется в составе автоматической установки пожаротушения "Гарант-Р" и предназначен для:
- выдачи сигнала "ВНИМАНИЕ" при срабатывании ручного пожарного извещателя;
- приема команд управления от "РС-К";
- приема извещений "ТЕСТ" и "СБРОС" от "БД";
- контроля цепей нормально-замкнутого датчика контроля двери на обрыв и КЗ;
- контроля шлейфа сигнализации РПИ на обрыв и КЗ;
- световой индикации режимов;
- коммутации цепей управления;
- передачи сигнала на пульт централизованного наблюдения.
|
Количество цепей управления ПК/НР/НЗ 5 |
- в режиме передачи 170 |
|
Максимальный коммутируемый ток, А 1 |
Радиус действия радиоканала, м 100 |
|
Максимальное коммутируемое напряжение, В 42 |
Рабочая частота, МГц 2400 |
|
Максимальная коммутируемая мощность, ВА 42 |
Диапазон рабочих температур, °С -25…+50 |
|
Напряжение питания, В 12 |
Габаритные размеры. мм 195х114х45 |
|
Потребляемый ток: |
Масса, не более, кг 0.4 |
|
- в режиме приема 150 |
Маркировка по взрывозащите 0Еx ia IIС T5 Ga X/PO Ex ia I Ma X |
Количество цепей управления ПК/НР/НЗ
5
Максимальный коммутируемый ток, А
1
Максимальное коммутируемое напряжение, В
42
Максимальная коммутируемая мощность, ВА
42
Напряжение питания, В
12
Потребляемый ток:
- в режиме приема
150
- в режиме передачи
170
Радиус действия радиоканала, м
100
Рабочая частота, МГц
2400
Диапазон рабочих температур, °С
-25…+50
Габаритные размеры. мм
195х114х45
Масса, не более, кг
0.4
Маркировка по взрывозащите
0Еx ia IIС T5 Ga X/PO Ex ia I Ma X
