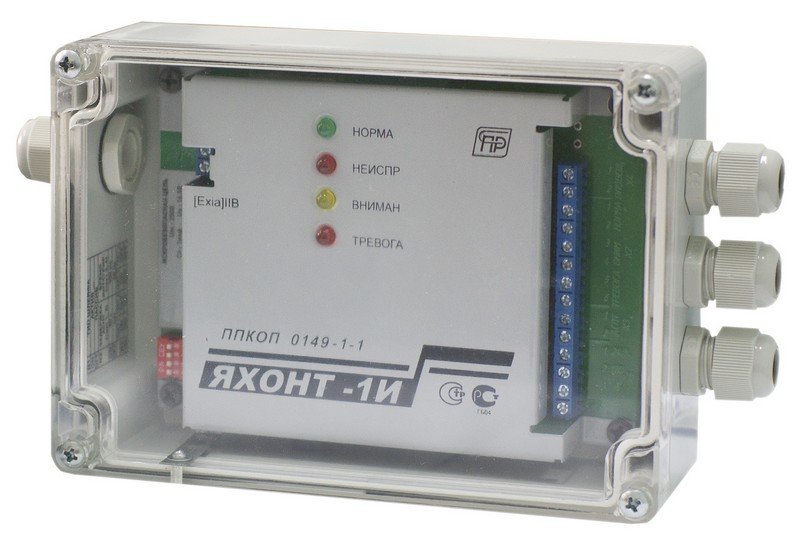

Прибор приемно-контрольный охранно-пожарный (барьер искрозащиты)
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.
Взрывозащищенный прибор осуществляет непрерывный контроль состояния шлейфа сигнализации, электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения, либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения и устройства оповещения.
Прибор имеет входную искробезопасную электрическую цепь уровня ia подгруппы IIB, имеет маркировку взрывозащиты [Exia]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Особенности
В приборе имеется интерфейс RS-485 (протокол обмена MODBUS) и функции управления АСПТ и устройствами оповещения.
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) : |
Напряжение на ШС в дежурном режиме, В 11.5 (±0.7) |
|
- максимальное выходное напряжение 16.5 В |
Ток ограничения в шлейфе сигнализации, мА 18 |
|
- максимальный выходной ток 34 мА |
Сопротивлении проводов шлейфа сигнализации, кОм, не более 0.22 |
|
- максимальная внешняя емкость 1.0 мкФ |
Сопротивлении утечки между проводами шлейфа, кОм, не менее 50 |
|
- максимальная внешняя индуктивность 0.1 Гн |
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А |
|
Рабочий диапазон питающих напряжений, В 12 (±2) или 24 (±3/-4) |
- контакты ПЦН и АСПТ 48В/0.2А |
|
Ток потребления, мА: |
- контакты УО 250В/0.5А |
|
- в дежурном режиме 45 |
Габаритные размеры. мм 220х125х55 |
|
- в режиме тревоги 65 |
Масса прибора, кг 0.5 |
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
- максимальное выходное напряжение
16.5 В
- максимальный выходной ток
34 мА
- максимальная внешняя емкость
1.0 мкФ
- максимальная внешняя индуктивность
0.1 Гн
Рабочий диапазон питающих напряжений, В
12 (±2) или 24 (±3/-4)
Ток потребления, мА:
- в дежурном режиме
45
- в режиме тревоги
65
Напряжение на ШС в дежурном режиме, В
11.5 (±0.7)
Ток ограничения в шлейфе сигнализации, мА
18
Сопротивлении проводов шлейфа сигнализации, кОм, не более
0.22
Сопротивлении утечки между проводами шлейфа, кОм, не менее
50
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А
- контакты ПЦН и АСПТ
48В/0.2А
- контакты УО
250В/0.5А
Габаритные размеры. мм
220х125х55
Масса прибора, кг
0.5
