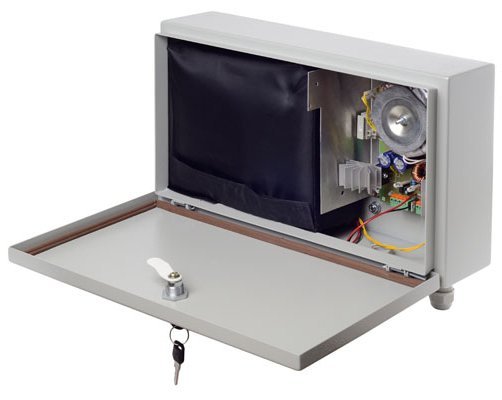

Блок резервированного питания трансформаторно-импульсный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для обеспечения бесперебойного питания постоянным током различных устройств, в том числе устройств охранной сигнализации и систем контроля доступа в условиях существенных изменений сетевого напряжения.
Герметичный корпус с термостатированным отсеком под аккумуляторные батареи обеспечивает эксплуатацию блока на открытом воздухе при температуре окружающей среды от -30°C.
Особенности
Блок представляет собой сетевой стабилизированный трансформаторно-импульсный источник питания с АКБ включенными по буферной схеме, обеспечивающий:
- питание нагрузки номинальным напряжением 24 В и заряд АКБ при наличии сетевого напряжения 220 В, 50 Гц;
- питание нагрузки от АКБ при пропадании сетевого напряжения;
- индикация наличия сетевого и выходного напряжений;
- выдача извещения «Норма сети» с помощью контактов реле;
- защита от перегрузки и короткого замыкания по выходу;
- защита АКБ от глубокого разряда;
- защита трансформатора от возгорания встроенным термопредохранителем.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 2.3 |
|
Световая индикация "Наличие сети"; "Нагрузка" |
- максимальный при наличии основного питания 3 |
|
Диагностические выходы тип "СК": "Наличие сети"; "Нагрузка" |
Тип используемого аккумулятора 12 В 7 А·ч |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 2 |
|
- от сети переменного тока 160…240 |
Защита от короткого замыкания Есть |
|
Потребляемая мощность: |
Защита аккумулятора от глубокого разряда Есть |
|
- от сети переменного тока 75 Вт |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.2…10.8 |
|
Выходное напряжение, В: |
Степень защиты IP54 |
|
- при питании от сети переменного тока 20.4…27.6 |
Диапазон рабочих температур, °С -30…+40 |
|
Выходной ток, А: |
Габаритные размеры. мм 390х220х120 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Нагрузка"
Диагностические выходы
тип "СК": "Наличие сети"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
160…240
Потребляемая мощность:
- от сети переменного тока
75 Вт
Выходное напряжение, В:
- при питании от сети переменного тока
20.4…27.6
Выходной ток, А:
- номинальный при наличии основного питания
2.3
- максимальный при наличии основного питания
3
Тип используемого аккумулятора
12 В 7 А·ч
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.2…10.8
Степень защиты
IP54
Диапазон рабочих температур, °С
-30…+40
Габаритные размеры. мм
390х220х120
