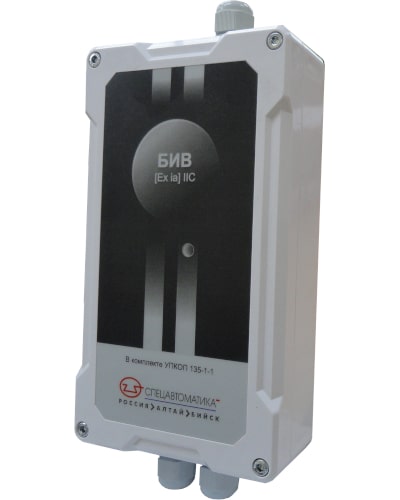

Блок интерфейсный взрывозащищенный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Устройство УПКОП135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным (далее по тексту - приборы или ППКОП), обеспечивает:
– контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
– выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.
УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).
БИВ (составная часть устройства УПКОП 135-1-1) предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным (ЭВ) с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.
Особенности
- трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;
- совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА;
- расширен диапазон напряжения питания 8-30В, уменьшено токопотребление;
- возможность адаптации под тип ППКОП и условия работы:
_выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);
_возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);
- возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).
- полная совместимость с БИВ v5.
|
Количество сигнальных шлейфов 1 |
- "КЗ", менее 0.8 |
|
Маркировка по взрывозащите [Exia]IIC |
Напряжение питания DC, В 8…30 |
|
Суммарная эквивалентная емкость шлейфа, не более 0.1 мкФ |
Потребляемый ток, А 0.4 |
|
Суммарная эквивалентная индуктивность шлейфа, не более 2 мГн |
Мощность, потребляемая устройством, Вт, не более 5 |
|
Ток в ШС для питания извещателей 2.5 мА |
Диапазон рабочих температур, °С -40…+55 |
|
Напряжение на ШС в дежурном режиме, В 13.7 В |
Габаритные размеры составных частей устройства мм: |
|
Сопротивление ШСОi, соответствующее режиму, кОм: |
- БИВ 240х110х50 |
|
- "Норма" 4.3…7 |
- ЭВ D80х41 |
|
- "Тревога 2", "Пожар1" 10.6…12.0 |
Масса составных частей устройства, кг: |
|
- "Тревога 2", "Пожар2" 1…2.2 |
- БИВ 0.5 |
|
- "Тревога 3", "Пожар 1" 2.6…3.4 |
- ЭВ 0.5 |
|
- "обрыв", более 50 |
Количество сигнальных шлейфов
1
Маркировка по взрывозащите
[Exia]IIC
Суммарная эквивалентная емкость шлейфа, не более
0.1 мкФ
Суммарная эквивалентная индуктивность шлейфа, не более
2 мГн
Ток в ШС для питания извещателей
2.5 мА
Напряжение на ШС в дежурном режиме, В
13.7 В
Сопротивление ШСОi, соответствующее режиму, кОм:
- "Норма"
4.3…7
- "Тревога 2", "Пожар1"
10.6…12.0
- "Тревога 2", "Пожар2"
1…2.2
- "Тревога 3", "Пожар 1"
2.6…3.4
- "обрыв", более
50
- "КЗ", менее
0.8
Напряжение питания DC, В
8…30
Потребляемый ток, А
0.4
Мощность, потребляемая устройством, Вт, не более
5
Диапазон рабочих температур, °С
-40…+55
Габаритные размеры составных частей устройства мм:
- БИВ
240х110х50
- ЭВ
D80х41
Масса составных частей устройства, кг:
- БИВ
0.5
- ЭВ
0.5
