Устройство Гальванической Изоляции Шлейфа
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

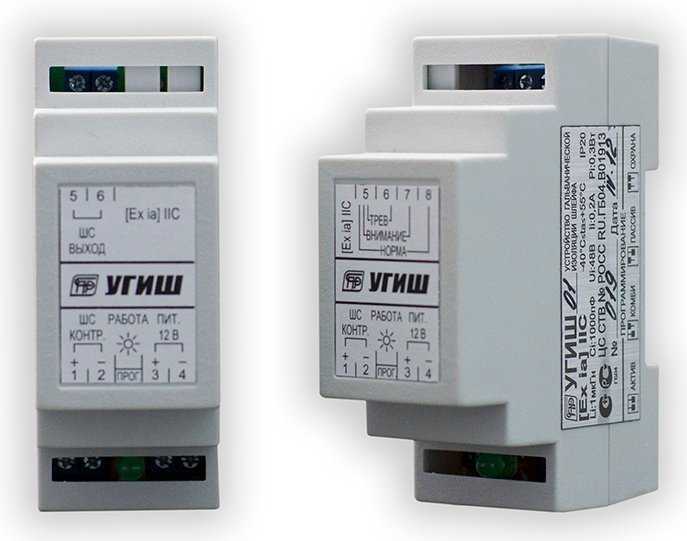

Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации приборов серии «Яхонт-И» (или аналогичных).
Особенности
-«обратный» барьер искробезопасности
-наличие режима ВНИМАНИЕ
-различные типы ШС
-световая индикация работы
-низкое энергопотребление
-установка на стандартную 35мм DIN-рейку
|
Маркировка по взрывозащите [Exia]IIC |
- от внешнего источника питания 9…14 |
|
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А 48/0.2 |
Ток потребления, мА: |
|
Параметры шлейфов сигнализации: |
- не более 100 |
|
- ток короткого замыкания ШС, не более, мА 18 |
Степень защиты IP20 |
|
- количество шлейфов 1 |
Диапазон рабочих температур, °С -40…+55 |
|
- суммарное сопротивление двух проводов каждого шлейфа, Ом 220 |
Габаритные размеры. мм 100х40х70 |
|
- напряжение на ненагруженных входах, В 24 |
Масса, не более, кг 0.2 |
|
Напряжение питания, B: |
Маркировка по взрывозащите
[Exia]IIC
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А
48/0.2
Параметры шлейфов сигнализации:
- ток короткого замыкания ШС, не более, мА
18
- количество шлейфов
1
- суммарное сопротивление двух проводов каждого шлейфа, Ом
220
- напряжение на ненагруженных входах, В
24
Напряжение питания, B:
- от внешнего источника питания
9…14
Ток потребления, мА:
- не более
100
Степень защиты
IP20
Диапазон рабочих температур, °С
-40…+55
Габаритные размеры. мм
100х40х70
Масса, не более, кг
0.2
