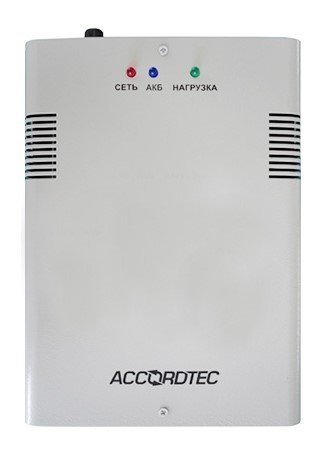

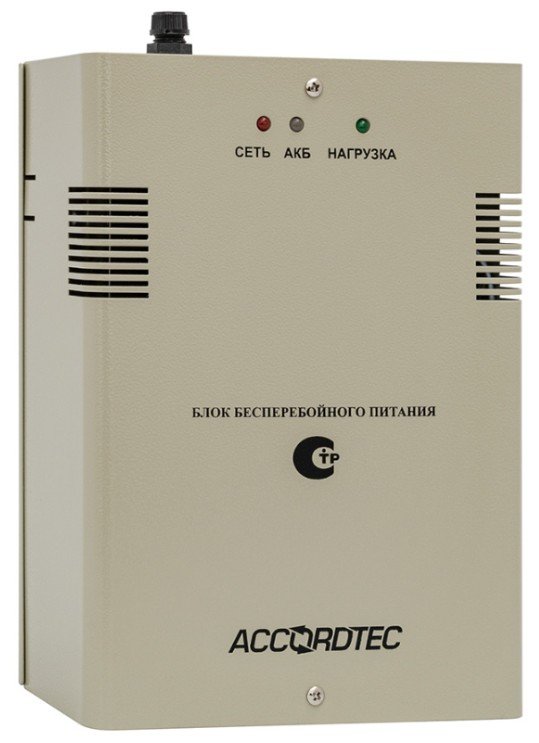

Блок бесперебойного питания
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Источник питания предназначен для обеспечения бесперебойным питанием устройств и приборов охранно-пожарной сигнализации,
активных датчиков и других потребителей с номинальным напряжением питания 12В постоянного тока.
Источник питания удовлетворяет требованиям ГОСТ Р 53325-2009
Особенности
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- автоматический переход на резервное питание от АКБ при отключении от электрической сети;
- оптимальный заряд АКБ при наличии напряжения в сети;
- защита АКБ от глубокого разряда;
- защита от переполюсовки и короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника питания;
- выдача информационных диагностических сообщений с помощью световых индикаторов;
- выдача информационных сообщений о наличии сетевого напряжения, исправности АКБ и наличии выходного напряжения посредством выходов «открытый коллектор».
Дополнительное оборудование
(008064) - Delta DT 1207, Аккумулятор
(284704) - ETALON FORS 1207, Аккумулятор
(248151) Кабель с вилкой длиной 1,8м (3x0.75мм²); PWC-SHM-OE-1.8-BK.
Видеоматериалы
|
Тип устройства Источник вторичного электропитания резервированный |
Выходной ток, А: |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- номинальный при наличии основного питания 3 |
|
Диагностические выходы тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 3.6 |
|
Напряжение питания, B: |

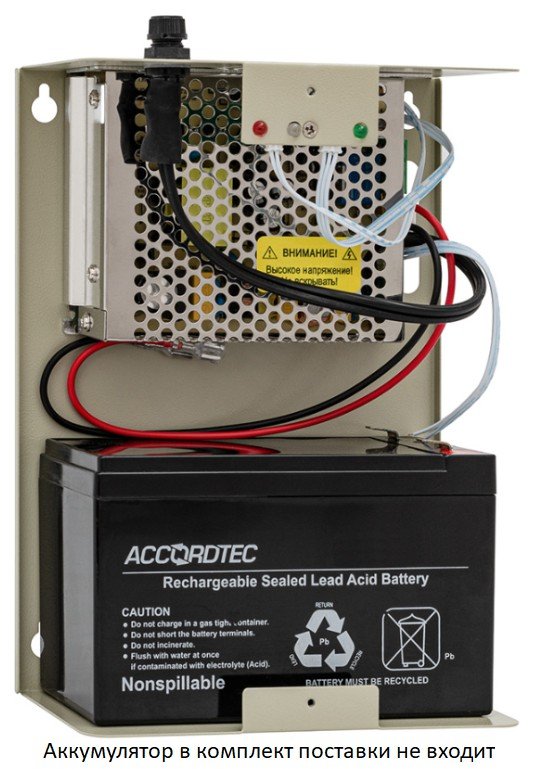

Тип используемого аккумулятора 12 В 7 А·ч |
|
- от сети переменного тока 110…220 |
Количество аккумуляторов, шт 1 |
|
Потребляемая мощность: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 55 ВА |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10 |
|
- при питании от сети переменного тока 12.6…13.6 |
Ток заряда аккумуляторной батареи, А 1.0 |
|
- при питании от аккумуляторной батареи 10.0…12.6 |
Диапазон рабочих температур, °С -10…+40 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Габаритные размеры. мм 240х170х80 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
110…220
Потребляемая мощность:
- от сети переменного тока
55 ВА
Выходное напряжение, В:
- при питании от сети переменного тока
12.6…13.6
- при питании от аккумуляторной батареи
10.0…12.6
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Выходной ток, А:
- номинальный при наличии основного питания
3
- максимальный при наличии основного питания
3.6
Тип используемого аккумулятора
12 В 7 А·ч
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10
Ток заряда аккумуляторной батареи, А
1.0
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры. мм
240х170х80
