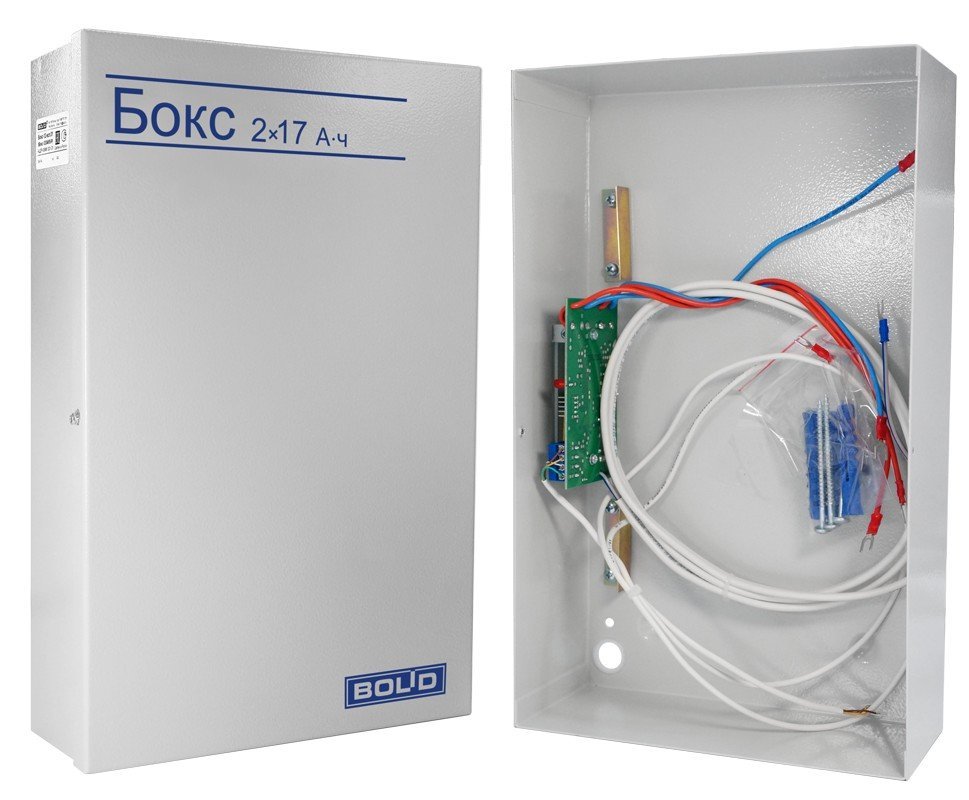

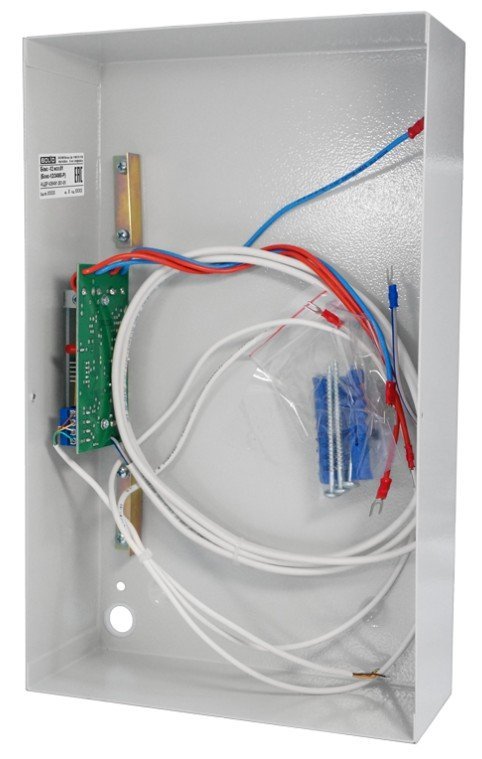

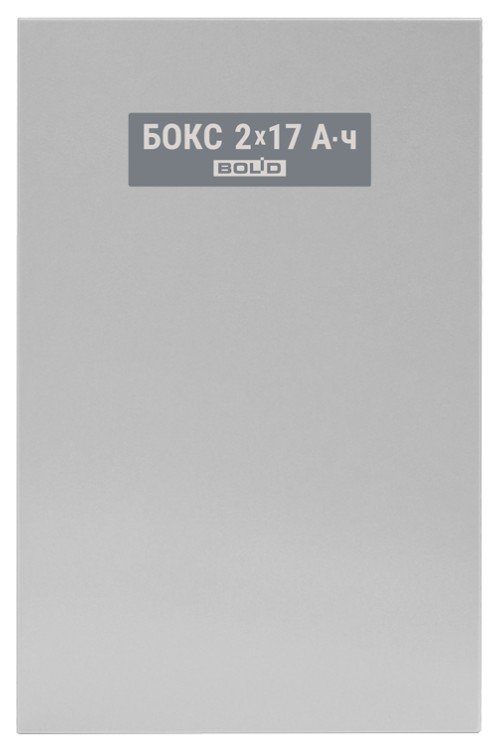

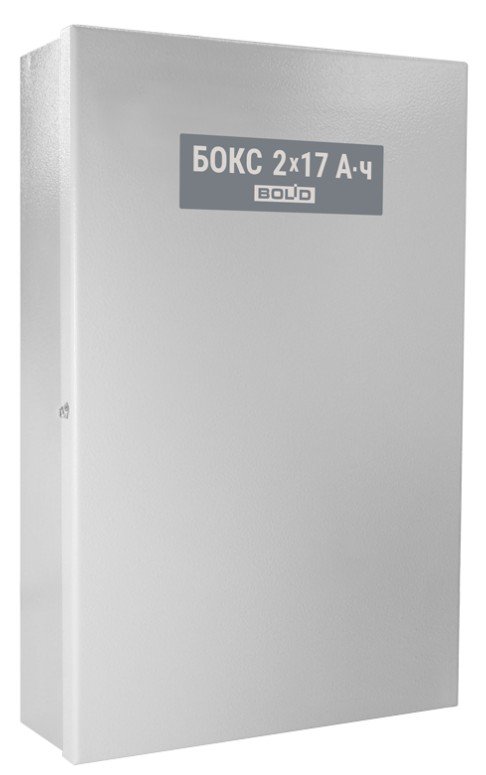

Бокс для аккумуляторов
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания РИП-24 исп.15 (РИП-24-3/7М4-Р) для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу
Особенности
- индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ);
- передача по интерфейсу информации на РИП-24 исп.15 о состоянии АКБ;
- работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП);
- работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»;
- простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки;
- встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу.
- защита от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
перезаряда, переразряда и неправильного подключения АБ
|
Диапазон выходного напряжения, В 20…28 |
Максимально допустимые токи и напряжения: |
|
Максимальный ток нагрузки, А 4 |
- коммутируемые выходом "ОК" 30 В; 50 мА |
|
Максимально допустимый ток заряда АБ от РИП, А 3 |
Габаритные размеры. мм 222х356х96 |
|
Устанавливаемый аккумулятор 2 шт. 12В/17Ач |
Масса, не более: |
|
Интерфейс подключения к РИП Двухпроводный; сеансы передачи информации каждые 10 с |
- с установленной АКБ 14 |
|
Кол-во выходов "ОК" 2 |
Тип клемм Ножевые контакты серия 250 (6.3 мм) |
Диапазон выходного напряжения, В
20…28
Максимальный ток нагрузки, А
4
Максимально допустимый ток заряда АБ от РИП, А
3
Устанавливаемый аккумулятор
2 шт. 12В/17Ач
Интерфейс подключения к РИП
Двухпроводный; сеансы передачи информации каждые 10 с
Кол-во выходов "ОК"
2
Максимально допустимые токи и напряжения:
- коммутируемые выходом "ОК"
30 В; 50 мА
Габаритные размеры. мм
222х356х96
Масса, не более:
- с установленной АКБ
14
Тип клемм
Ножевые контакты серия 250 (6.3 мм)
