Назначение изделия

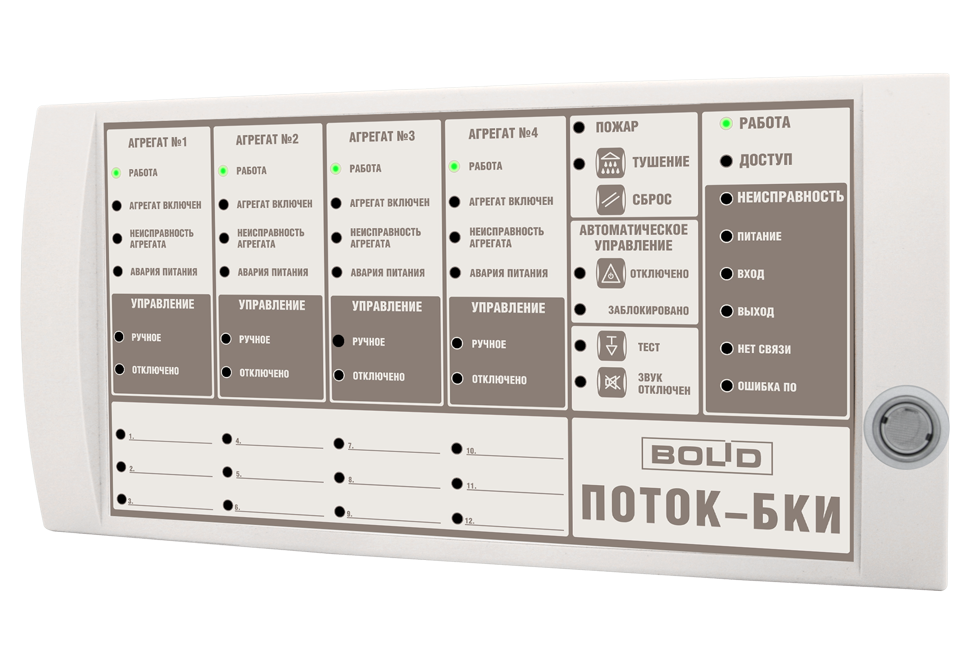

Блок индикации и управления "Поток-БКИ" предназначен для работы в составе систем водяного и пенного пожаротушения в ИСО «Орион» совместно с прибором пожарным управления автоматическими средствами водяного пожаротушения
«Поток-3Н» версии 1.04 и выше под управлением сетевого контроллера (пульта «С2000М» версии 2.03 и выше либо АРМ «Орион Про» 1.12).
Особенности
- включение/отключение режима автоматического управления ППУ «Поток-3Н»;
- дистанционный пуск/сброс пуска АСПТ;
- ограничение доступа к органам управления при помощи встроенного считывателя ключей;
- возможность подключения внешнего считывателя карт;
- индикация «Работа» и «Доступ» (к органам управления);
- отображение на 24-х двухцветных индикаторах состояния 4-х пожарных агрегатов («Работа», «Агрегат включен», «Неисправность агрегата», «Авария питания», «Ручное управление», «Управление отключено» по каждому агрегату);
- отображения на 4-х индикаторах состояния насосной станции («Пожар», «Тушение», «Автоматическое управление отключено», «Автоматическое управление заблокировано»);
- отображение на 5 одноцветных системных индикаторах приходящих на блок извещений («Доступ», «Неисправность», с расшифровкой, а именно «Питание», «Вход», «Выход»). Также отображение неисправностей «Нет связи» и «Ошибка ПО»;
- возможность Отображение на 12-ти двухцветных светодиодных индикаторов состояния пожарных разделов («Взят», «Неисправность», «Пожар») или отображение состояние зон ППУ «Поток-3Н», а именно:
Входов запуска («Норма» / «Пуск ПТ»);
Входов датчиков выхода на режим («Норма» / «Выход на режим»);
Входов датчиков управления жокей – насосом («Давление выше нормы» / «Давление в норме» / «Давление ниже нормы» / «Аварийный уровень давления»);
Входов запуска дренчерной секции («Норма» / «Пуск ДС»);
Входов состояния концевиков пожарной электрозадвижки («Открыта» / «Закрыта» / «Неисправность»);
Входов состояния АВР («Авария сети» / «Восстановление сети»);
Состояние входов абонентов («Норма» / «Нарушение»);
- включение звукового сигнала при получении извещения о неисправности или пожаре, с возможностью его сброса оператором. Извещения о пожаре имеют приоритет;
- наличие 2-х проводного интерфейса RS-485 позволяет пересылать сообщения о включении блока индикации и о взломе корпуса на пульт «С2000М» или АРМ «Орион Про», производить изменение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов, состояния которых будет отображать блок индикации), использовать его в комплексных интегрированных системах пожарной сигнализации.
Напряжение питания, B: |
- в дежурном режиме не более 200 |
- от внешнего источника питания 10.2…28.4 |
Габаритные размеры. мм 170х340х25.5 |
Ток потребления, мА: |
Напряжение питания, B:
- от внешнего источника питания
10.2…28.4
Ток потребления, мА:
- в дежурном режиме не более
200
Габаритные размеры. мм
170х340х25.5
