Извещатель тепловой максимально-дифференциальный взрывозащищенный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Извещатель ИП101 Гранат-МД является модернизированным вариантом исполнения взрывозащищенного извещателя ИП101 Гранат СПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.
По характеру реакции на повышении температуры ИП101 Гранат-МД является максимально-дифференциальным класса R по классификации ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить возгорание на ранней его стадии.
Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.
ИП 101 Гранат-МД имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B, Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 52350.11.
Особенности

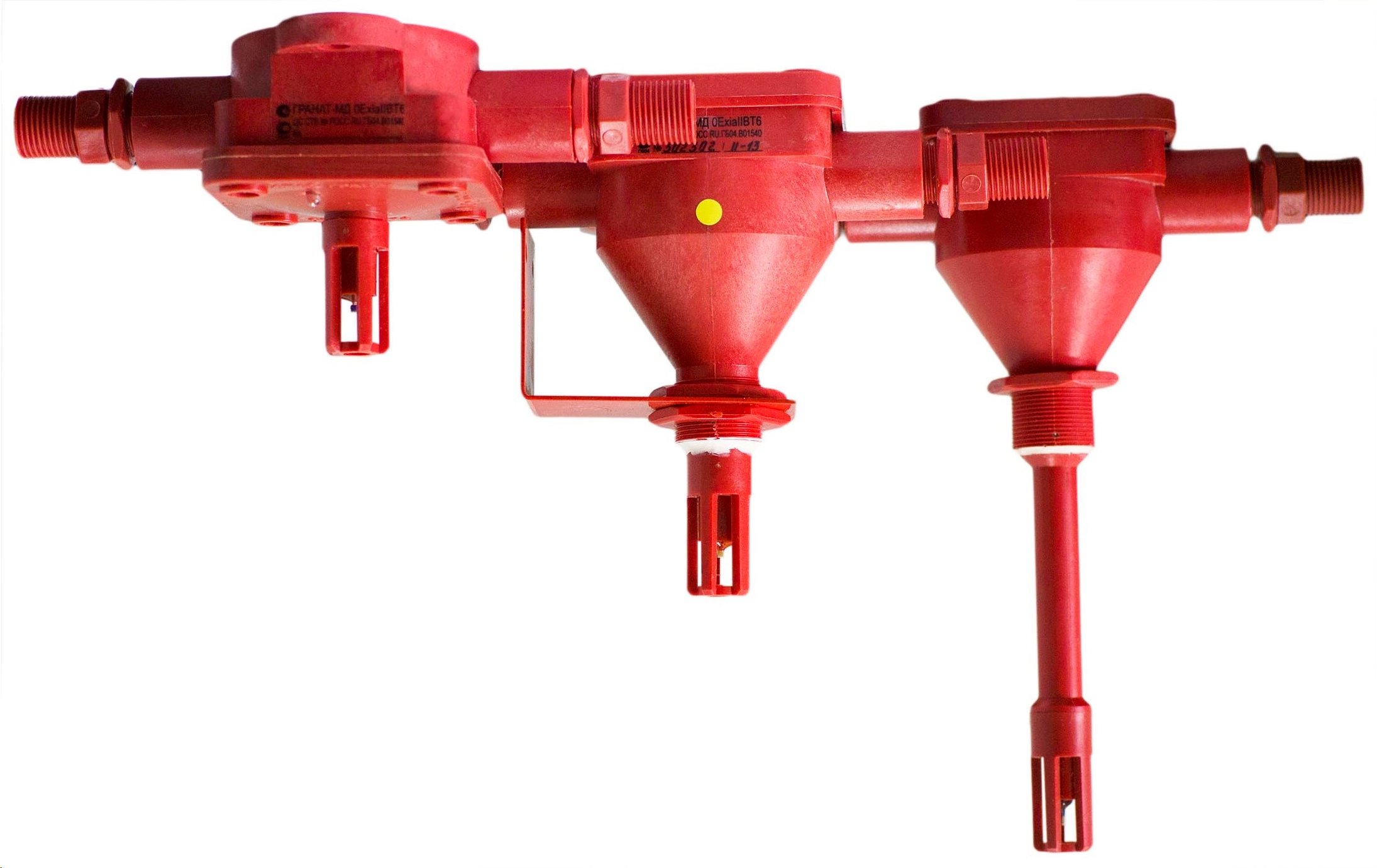

вариант для монтажа на потолках помещений, по конструкции корпуса может быть как двухвводным (проходным), так и одновводным (оконечным)
Дополнительное оборудование
(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"
|
Тип извещателя двухпроводный |
- в режиме «ПОЖАР» 11.25 |
|
Маркировка по взрывозащите 0ExiaIIBT6 |
Габаритные размеры, мм: |
|
Температура срабатывания, °С А2,A3,B,C,D,E |
- диаметр 108 |
|
Световая индикация "Дежурный режим"; "Пожар" |
- высота 160 |
|
Напряжение питания, B: |
Степень защиты IP67 |
|
- по шлейфу сигнализации 4…27 |
Диапазон рабочих температур, °С -55…+85 |
|
Ток потребления, мА: |
Масса, не более, кг 0.6 |
|
- в дежурном режиме 0.05 |
Тип извещателя
двухпроводный
Маркировка по взрывозащите
0ExiaIIBT6
Температура срабатывания, °С
А2,A3,B,C,D,E
Световая индикация
"Дежурный режим"; "Пожар"
Напряжение питания, B:
- по шлейфу сигнализации
4…27
Ток потребления, мА:
- в дежурном режиме
0.05
- в режиме «ПОЖАР»
11.25
Габаритные размеры, мм:
- диаметр
108
- высота
160
Степень защиты
IP67
Диапазон рабочих температур, °С
-55…+85
Масса, не более, кг
0.6
