Интерфейсный релейный модуль
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Модуль ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.
Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.
Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

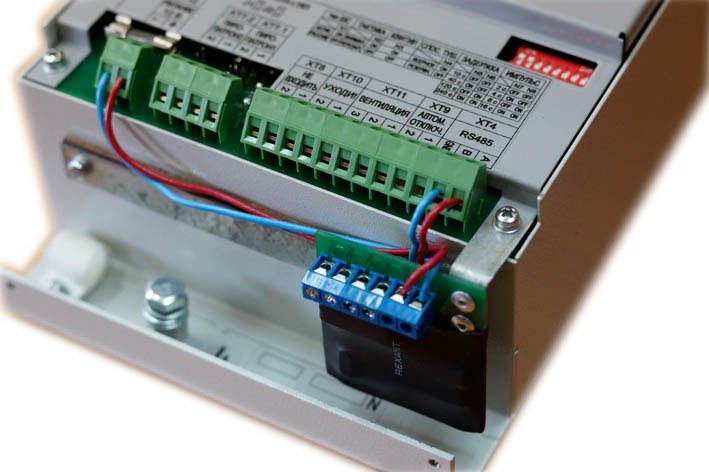

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.
|
Напряжение питания, B: |
Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А 60В/0.25А |
|
- от внешнего источника питания 8…15 |
Габаритные размеры. мм 55х45х40 |
|
Ток потребления, мА: |
Масса, не более, кг 0.1 |
|
- не более 30 |
Напряжение питания, B:
- от внешнего источника питания
8…15
Ток потребления, мА:
- не более
30
Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А
60В/0.25А
Габаритные размеры. мм
55х45х40
Масса, не более, кг
0.1
