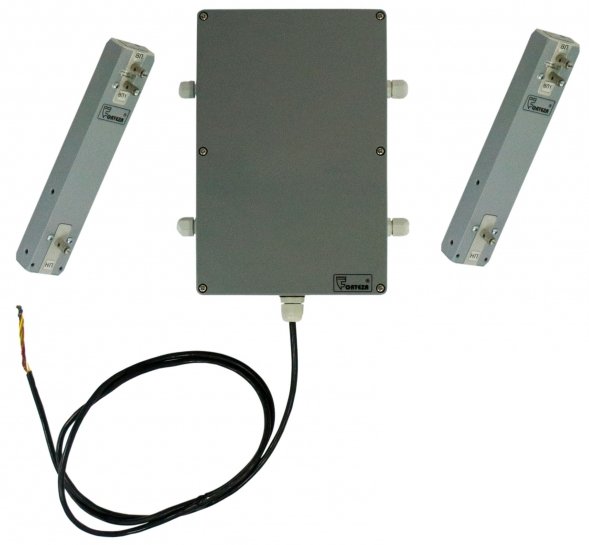

Извещатель охранный проводноволновой
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
ВНИМАНИЕ! При использовании извещателей серии РЕЛЬЕФ в интегрированных системах Орион (Bolid), Интеллект (ITV-group), Bastion-2 (ЕС-пром), Alphalogiс (Alphaopen) необходимо указывать это при заказе (требуется перепрограммирование).
Назначение изделия
Извещатель предназначен для охраны периметров различных объектов со сложным рельефом местности, имеющим перепады по высоте и повороты в горизонтальной плоскости, при допустимой высоте травы или снежного покрова до 1 м при приземном варианте установки c расположением верхнего провода линейной части на высоте 1,8 м.
Особенности
Извещатель обеспечивает регистрацию преодоления нарушителем зоны обнаружения между верхним и нижним проводами линейной части способами «в рост», «согнувшись» при приземном варианте установки или при перелазе через заграждение при козырьковом варианте установки.
Извещатель является двухканальным и обеспечивает блокирование двух последовательно расположенных участков периметра с выдачей сигнала ТРЕВОГА по каждому участку.
Извещатель предназначен для совместной работы с контрольными панелями, фиксирующими размыкание контактов реле.
Дополнительное оборудование
(241646) - Аттенюатор для Рельеф
(215982) - Заземлители для извещателя Рельеф (1 комп.= 2 шт)
(226778) - Провод ЛЧ (Рельеф), в качестве проводов линейной части извещателя РЕЛЬЕФ применяется провод ГСП-0,5 (одиночный провод П-274Н)
(006025) - П-274М, Чувствительный элемент. Провод с многопроволочными медными и стальными проводами (4 жилы медных + 3 жилы стальных) с полиэтиленовой изоляцией, 1 пара, 2,2х4,5 мм, сечение жил = 0,5 кв. мм, R = 65 Ом/км (500 м бухта)
(228158) - СОЕДИНИТЕЛЬ для Рельеф (неразъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для восстановления проводов линейной части при разрыве.
(242964) - СОЕДИНИТЕЛЬ-Р для Рельеф (разъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для создания возможности временного разъединения линейной части.
(215646) - КМЧ-СТ1, Кронштейн для крепления проводов линейной части к заграждению («козырек») или вдоль него («рубеж») состоит из стеклотекстолитового стержня длиной 0,9 м и металлического уголка
(223554) - КМЧ-СТ2, для крепления проводов линейной части извещателя РЕЛЬЕФ "приземным" типом, стеклотекстолитовый стержень длиной 1,8 м и метал.уголок
|
Внешние интерфейсы для обмена, программирования и управления RS-485 |
- длительность тревожного извещения, сек 3…6 |
|
Параметры зоны обнаружения: |
- коммутируемое напряжение, В 50 |
|
- длина линейной части каждого из каналов при козырьковом варианте установки, м 25…250 |
- коммутируемый ток, А 0.1 |
|
- длина линейной части каждого из каналов при приземном варианте установки, м 25…200 |
- тампер нет |
|
- расстояние между проводами линейной части при козырьковом варианте установки, м 0.7…1.1 |
Время технической готовности, не более, с 60 |
|
- расстояние между проводами линейной части при приземном варианте установки, м 1.2…1.8 |
Напряжение питания, B: |
|
Обнаруживаемая скорость движения, м/сек 0.1…10 |
- от внешнего источника питания 10…30 |
|
Параметры тревожного выхода: |
Ток потребления, мА: |
|
- количество релейных выходов по одному на каждый канал |
- не более 90 |
|
- тип контактов нормально-замкнутые |
Диапазон рабочих температур, °С -40…+80 |
Внешние интерфейсы для обмена, программирования и управления
RS-485
Параметры зоны обнаружения:
- длина линейной части каждого из каналов при козырьковом варианте установки, м
25…250
- длина линейной части каждого из каналов при приземном варианте установки, м
25…200
- расстояние между проводами линейной части при козырьковом варианте установки, м
0.7…1.1
- расстояние между проводами линейной части при приземном варианте установки, м
1.2…1.8
Обнаруживаемая скорость движения, м/сек
0.1…10
Параметры тревожного выхода:
- количество релейных выходов
по одному на каждый канал
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
3…6
- коммутируемое напряжение, В
50
- коммутируемый ток, А
0.1
- тампер
нет
Время технической готовности, не более, с
60
Напряжение питания, B:
- от внешнего источника питания
10…30
Ток потребления, мА:
- не более
90
Диапазон рабочих температур, °С
-40…+80
