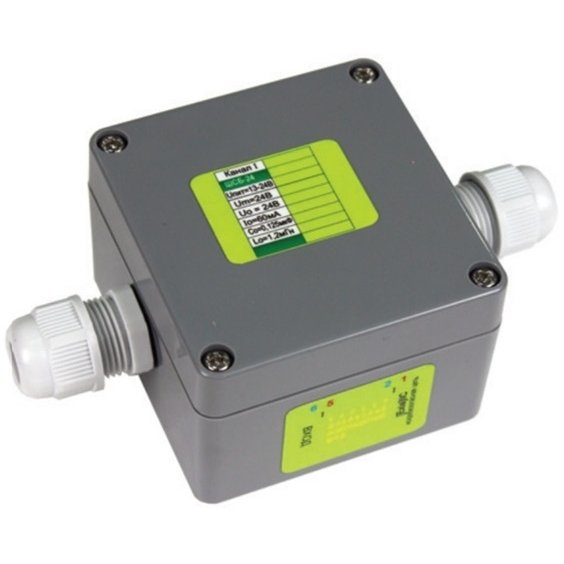

Барьер искрозащиты, двухканальный, активный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Барьеры искрозащиты предназначены для обеспечения искробезопасности шлейфов пожарной и (или) охранной сигнализации, с включенными в него контактными пожарными и (или) охранными извещателями, контактными датчиками, кнопками с нормально замкнутыми или разомкнутыми контактами, извещателями, питаемыми по шлейфу с уровнем искрозащиты "ia" для взрывозащищенного электрооборудования группы II по ГОСТ 30852.10, а так же для обеспечения искрозащиты шлейфов питания, оповещения и сигнализации любых электротехнических приборов и устройств, совместимых с барьерами искрозащиты по своим параметрам.
|
Маркировка по взрывозащите [Exia]IIC/[Exia]I |
- выходное напряжение барьера (Uo) max, В 24 |
|
Количество каналов 2 |
- выходной ток барьера (Io) max, мА 60 |
|
Входное напряжение, В 13…24/13…24 |
- внешняя ёмкость (Со) max, мкФ 0.125 |
|
Напряжение питания, B: |
- внешняя индуктивность (Lo) max, мГн 1.2 |
|
- от внешнего источника питания 10…28 |
Проходное сопротивление Rпр, Ом, не более 8/8 |
|
Ток потребления, мА: |
Степень защиты IP54 |
|
- при питании от внешнего источника питания 20 |
Диапазон рабочих температур, °С -20…+60 |
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) : |
Габаритные размеры. мм 80х80х55 |
|
- напряжение искроопасной цепи (Um) max, В 24 |
Маркировка по взрывозащите
[Exia]IIC/[Exia]I
Количество каналов
2
Входное напряжение, В
13…24/13…24
Напряжение питания, B:
- от внешнего источника питания
10…28
Ток потребления, мА:
- при питании от внешнего источника питания
20
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) :
- напряжение искроопасной цепи (Um) max, В
24
- выходное напряжение барьера (Uo) max, В
24
- выходной ток барьера (Io) max, мА
60
- внешняя ёмкость (Со) max, мкФ
0.125
- внешняя индуктивность (Lo) max, мГн
1.2
Проходное сопротивление Rпр, Ом, не более
8/8
Степень защиты
IP54
Диапазон рабочих температур, °С
-20…+60
Габаритные размеры. мм
80х80х55
