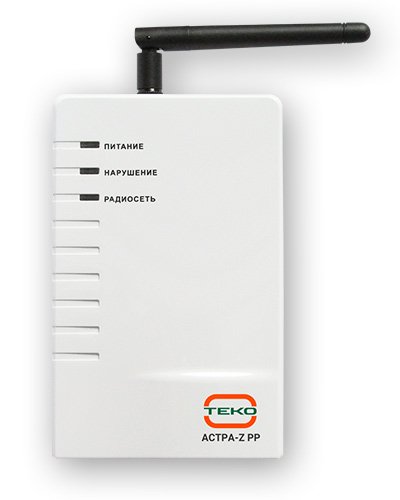

Расширитель беспроводных зон для системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
- работа в качестве расширителя беспроводных зон в составе системы с центральным ППКОП серии Pro (Астра-8945 Pro, Астра-812 Pro, Астра-712 Pro) для увеличения емкости системы;
- контроль и управление одной радиосетью системы Астра-Zитадель под руководством центрального ППКОП;
- информационный обмен с центральным ППКОП по интерфейсу RS-485;
- управление проводными средствами оповещения и другой аппаратурой с помощью системных выходов по командам от центрального ППКОП
Особенности
встроенный радиомодуль Астра-Z МРР с двусторонним радиообменом в соответствии со стандартом для беспроводных сетей IEEE 802.15.4 и спецификацией ZigBee Pro;
количество контролируемых радиоустройств разных типов - 250;
вход для подключения считывателей идентификаторов ТМ (Touch memory no спецификации Dallas Semiconductor DS1990A (R)). В настоящей версии ПО системы вход не используется;
два входа питания (основной и резервный) по ГОСТ Р 53325;
интерфейс USB для связи с ПК
Дополнительное оборудование
(214478) - Астра-Z-4245, Извещатель пожарный дымовой оптико-электронный радиоканальный
(225485) - Астра-Z-4345, Извещатель пожарный тепловой максимально-дифференциальный радиоканальный
(214477) - Астра-Z-4545, Извещатель пожарный ручной радиоканальный
(214913) - Астра-Z-3345, Извещатель охранный магнитоконтактный радиоканальный
(214916) - Астра-Z-5145 исп.А, Извещатель охранный оптико-электронный с объемной зоной обнаружения
(222652) - Астра-Z-5145 исп.Б, Извещатель охранный оптико-электронный с зоной обнаружения "штора"
(222653) - Астра-Z-5145 исп.Р, Извещатель охранный оптико-электронный с объемной зоной обнаружения и иммунитетом к животным
(214915) - Астра-Z-6145, Извещатель поверхностный звуковой радиоканальный
(246224) - Астра-Z-6245, Извещатель охранный поверхностный вибрационный радиоканальный
(222473) - Астра-Z-2345, Оповещатель светозвуковой радиоканальный
(227059) - Астра-Z-2745, Световой указатель радиоканальный "ВЫХОД"
(222651) - Астра-Z-2945, Оповещатель речевой радиоканальный
(214914) - Астра-Z-3245, Брелок радиоканальный 4-х кнопочный
(255838) - Астра-Z-3145, Радиопередающее устройство (браслет белого цвета)
(254530) - Астра-Z-3145, Радиопередающее устройство (браслет черного цвета)
(255841) - Астра-Z-3745, Датчик температуры радиоканальный
(230543) - Астра-Z-3645, Извещатель утечки воды радиоканальный
(247945) - Астра-Z-8245, Блок релейный радиоканальный комбинированный
(222655) - Астра-Z-8745 исп. А, Ретранслятор-маршрутизатор, U-пит.220 В с возможностью установки АКБ
(222656) - Астра-Z-8745 исп. Б, Ретранслятор-маршрутизатор, U-пит.220В
(255836) - Астра-Z-8845, Ретранслятор-маршрутизатор, U-пит.10...27 В
(214476) - Астра-Z-8845 исп. А, Ретранслятор-маршрутизатор, U-пит.10...27 В, с возможностью установки АКБ, 1 ШС, 1 системный выход
(222654) - Астра-Z-8845 исп. Б, Ретранслятор-маршрутизатор, U-пит.10...27 В, 1 ШС, 2 системных выхода
|
Количество контролируемых радиоканальных устройств 250 |
Ток потребления при Uпит 12В не более, мА 130 |
|
Интерфейс подключения к ППКОП RS-485 |
Ток потребления при напряжении питания 24 В, не более 75 |
|
Длина линии интерфейса, RS-485, м 1000 |
Количество реле 3 |
|
Интерфейс связи с ПК USB АМ-ВМ |
Параметры релейных выходов: |
|
Параметры радиоканала: |
- коммутируемое напряжение, В 100 |
|
- диапазон рабочих частот, МГц 2400…2483.5 |
- коммутируемый ток, А 0.1 |
|
- количество рабочих частотных каналов 16 |
Количество выходов "ОК" 1 (U-коммут. 27 В; 0.5 А) |
|
- дальность (в прямой видимости), м 1000 |
Степень защиты IP20 |
|
- излучаемая мощность, мВт не более 100 |
Диапазон рабочих температур, °С -30…+55 |
|
Напряжение питания, В 10…27 |
Габаритные размеры. мм 136х86х38 |
Количество контролируемых радиоканальных устройств
250
Интерфейс подключения к ППКОП
RS-485
Длина линии интерфейса, RS-485, м
1000
Интерфейс связи с ПК
USB АМ-ВМ
Параметры радиоканала:
- диапазон рабочих частот, МГц
2400…2483.5
- количество рабочих частотных каналов
16
- дальность (в прямой видимости), м
1000
- излучаемая мощность, мВт
не более 100
Напряжение питания, В
10…27
Ток потребления при Uпит 12В не более, мА
130
Ток потребления при напряжении питания 24 В, не более
75
Количество реле
3
Параметры релейных выходов:
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.1
Количество выходов "ОК"
1 (U-коммут. 27 В; 0.5 А)
Степень защиты
IP20
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры. мм
136х86х38
