Кабель огнестойкий для групповой прокладки
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Кабели симметричные парной скрутки, огнестойкие предназначены для передачи цифровых и аналоговых сигналов в системах промышленной безопасности, противопожарной защиты и промышленной автоматизации, связанных с обеспечением безопасности людей на объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен, офисные помещения и высотные здания и др.), а также в других системах связи, контроля и управления, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Данные огнестойкие кабели могут применяться в промышленных сетях АСУ ТП, работающих по таким стандартам, как: EIA RS-485, HART и др.

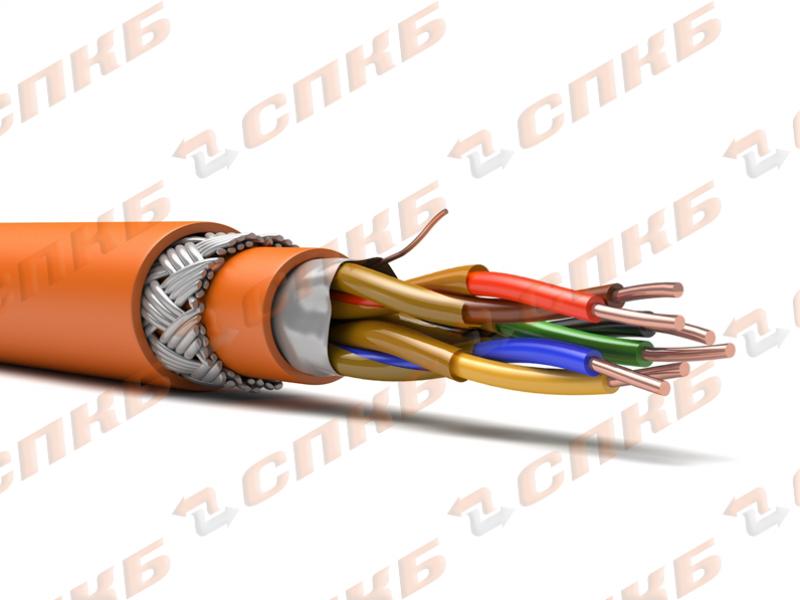

Особенности
Проводник: однопроволочные медные жилы
Изоляция: из огнестойкой кремнийорганической резины.
Сердечник: изолированные жилы скручены попарно с числом пар до 20. Поверх скрученной пары проводников накладывается поясная изоляция в виде полимерной плёнки и дополнительного огнестойкого барьера в виде слюдосодержащей ленты.Проводники имеют отличительную цветовую или цифровую кодировку.
Экран: в общем экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки.
Внутренняя оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности c низким дымо- и газовыделением.
Броня: в виде оплётки из стальных оцинкованных проволок.
Наружная оболочка (защитный шланг): из ПВХ (PVC) пластиката пониженной пожароопасности оранжевого цвета или другого цвета на заказ c низким дымо- и газовыделением.
|
Количество проводников 2 |
- электрическая емкость пары, не более, нФ/км 90 |
|
Тип проводника однопроволочный |
- коэффициент затухания при частоте 1 кГц при 20°C, не более, дБ/км - |
|
Электрические параметры кабеля: |
- рабочее напряжение, не более, В 300 |
|
- номинальный диаметр жил/сечение, мм/мм² 1.78/2.5 |
Наружный диаметр кабеля, не более, мм 12.6 |
|
- сопротивление жилы постоянному току при 20°C, не более, Ом/км 8 |
Масса кабеля, кг/км 241.1 |
|
- сопротивление изоляции жил при 20°C, не менее, МОм/км. 300 |
Диапазон рабочих температур, °С -50…+70 |
Количество проводников
2
Тип проводника
однопроволочный
Электрические параметры кабеля:
- номинальный диаметр жил/сечение, мм/мм²
1.78/2.5
- сопротивление жилы постоянному току при 20°C, не более, Ом/км
8
- сопротивление изоляции жил при 20°C, не менее, МОм/км.
300
- электрическая емкость пары, не более, нФ/км
90
- коэффициент затухания при частоте 1 кГц при 20°C, не более, дБ/км
-
- рабочее напряжение, не более, В
300
Наружный диаметр кабеля, не более, мм
12.6
Масса кабеля, кг/км
241.1
Диапазон рабочих температур, °С
-50…+70
