Назначение изделия

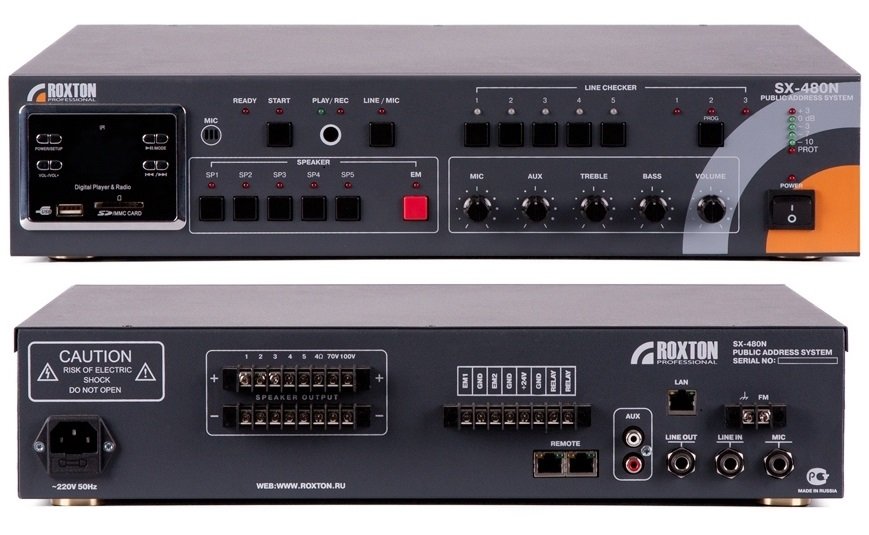

Комбинированная IP система оповещения SX-480 представляет собой устройство, совмещающий в себе функции 5-ти зонного трансляционного усилителя, блока цифровых сообщений, мультимедийный проигрыватель и FM-тюнер, блока автоматического контроля линий. Данный блок представляет собой законченную полнофункциональную систему оповещения (СОУЭ 3 типа). Встроенный усилитель предназначен для коммутирования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.
Особенности
Функциональные возможности моноблока:
• Блок модуля тревожного сообщения: Предназначен для записи и автоматического воспроизведения тревожного сообщения.
• Блок дистанционного управления модулем речевого сообщения, активации линейного входа и сигналов события, обеспечивает ROXTON SX-240 сопряжение с системами ОПС, ГО и ЧС.
• Встроенный электретный микрофон.
• Активация системы - сухой контакт/импульс/24В/
• Блок контроля линий: Предназначен для ручного и автоматического контроля линий громкоговорителей, путем измерения импеданса линии и сравнения его с запомненным значением.
• Индикатор уровня сигнала: Предназначен для индикации уровня выходного сигнала в децибелах относительно номинального значения. Индикатор «ЗАЩИТА» показывает срабатывание системы защиты усилителя мощности, в случае превышения выходной мощности.
• Система управления характеристиками усилителя мощности: Предназначена для формирования частотного диапазона и коэффициента усиления по различным каналам.
• Встроенный селектор (ЛИНИИ ОПОВЕЩЕНИЯ): Предназначен для ручного выбора (и включения) зон для трансляции в них речевой и музыкальной информации.
• Музыкальный модуль: Модуль предназначен для подачи на вход усилителя музыкальных программ со следующих источников: FM-тюнера, аудио декодера, поддерживающего форматы MP3, WMA.
Дополнительное оборудование
Микрофоны:
(210938) SX-R31 (ROXTON) микрофонная консоль на 5 зон
(268120) RM-01, Микрофон настольный
Громкоговорители:
(077233) WP-06T, Громкоговоритель настенный 6 Вт
(077072) PA-620T, Громкоговоритель потолочный 6Вт
(203457) HP-30T, Громкоговоритель рупорный
(218293) CS-820T, Громкоговоритель колонного типа
Бесперебойное электропитание:
(330241) UPS-1001 ИБП, 1000 ВА (900 Вт)
(228694) Delta DT 1240 - 2 шт.
или
(228695) Delta DT 1265 - 2 шт.
Шкаф:
(267938) ШРН-Э-12.500 Шкаф 12U телекоммуникационный 19" настенный
(240100) МС-40 Полка перфорированная консольная, до 15кг
(265491) ТСВ-45 Полка 19" выдвижная с телескопическими направляющими, до 30кг
Кабельная продукция:
(216771) КПСЭнг(А)-FRLS 1х2х1,0 Кабель для систем ОПС и СОУЭ огнестойкий, не поддерживающий горения, экранированный;
или
(216772) КПСЭнг(А)-FRLS 1х2х1,5 Кабель для систем ОПС и СОУЭ огнестойкий, не поддерживающий горения, экранированный;
(210702) ШВПМ 2х1,00 Шнур соединительный для видео/аудиосистем;
(282534) ШВПМ 2х1,50 Шнур соединительный для видео/аудиосистем.
|
УСИЛИТЕЛЬ МОЩНОСТИ: |
Минимальный контролируемый импеданс линии, Ом 20 |
|
Встроенный селектор (до 480Вт), зон 5 |
Максимальная контролируемая мощность линии, Вт 500 |
|
Выходная мощность усилителя, Вт 480 |
Минимальная контролируемая мощность линии, Вт 6 |
|
Выходное напряжение/Сопротивление, В/Ом 100; 70; 4 |
Частота пилот сигнала, кГц 15 |
|
Частотный диапазон, Гц 100…16000 |
Длительность пилот сигнала, мс 100 |
|
Сигнал/Шум, дБ 105 |
Напряжение пилот сигнала, В 5 |
|
Уровень на микрофонном входе MIC, мВ/Ом 5/470 |
Величина отклонения для регистрации неисправности линии,% 5 |
|
Уровень сигнала на линейном входе LINE INPUT, дБ/кОм 0 (0.75В)/10 |
Интервал проверок от 1мин до 24 ч |
|
Уровень сигнала на линейном входе AUX (регулируется), мВ 500 |
IP ФУНКЦИИ: |
|
Уровень сигнала на линейном выходе LINK, дБ 0 (0.75В) |
Встроенный IP-модуль Есть |
|
БЛОК ЦИФРОВЫХ СООБЩЕНИЙ: |
Физический интерфейс 10BASE-T/100BASE-T |
|
Длительность сообщений, сек 60 |
Поддерживаемые протоколы TCP; UDP; ARP; ICMP; IGMP; HTT |
|
Частота дискретизации сообщения, кГц 8 |
Поддерживаемые аудиокодеки G7IIA; G7IIu; MPEG layer-3 |
|
Время хранения сообщения при отключенном напряжении питания, лет 7 |
Представление данных, бит, кГц 16/96 |
|
Коэффициент гармоник, % 1 |
Характеристики LPF (-3 дБ), кГц 48 |
|
Уровень сигнала на линейном входе AUX, мВ/кОм 500/10 |
ОБЩИЕ: |
|
Уровень сигнала на линейном выходе (0 дБ), В 0.75 (0дБ) |
Напряжение питания, В 220 (+10%-15%) |
|
БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ: |
Потребляемая мощность, Вт 600 |
|
Количество контролируемых линий 5 |
Габаритные размеры. мм 540х88х360 |
|
Параметры реле 24В/5А |
Диапазон рабочих температур, °С +10…+35 |
|
Напряжение контролируемой линии, не более, В 100 |
Масса, не более, кг 9 |
|
Максимальный контролируемый импеданс линии, Ом 1 600 |
УСИЛИТЕЛЬ МОЩНОСТИ:
Встроенный селектор (до 480Вт), зон
5
Выходная мощность усилителя, Вт
480
Выходное напряжение/Сопротивление, В/Ом
100; 70; 4
Частотный диапазон, Гц
100…16000
Сигнал/Шум, дБ
105
Уровень на микрофонном входе MIC, мВ/Ом
5/470
Уровень сигнала на линейном входе LINE INPUT, дБ/кОм
0 (0.75В)/10
Уровень сигнала на линейном входе AUX (регулируется), мВ
500
Уровень сигнала на линейном выходе LINK, дБ
0 (0.75В)
БЛОК ЦИФРОВЫХ СООБЩЕНИЙ:
Длительность сообщений, сек
60
Частота дискретизации сообщения, кГц
8
Время хранения сообщения при отключенном напряжении питания, лет
7
Коэффициент гармоник, %
1
Уровень сигнала на линейном входе AUX, мВ/кОм
500/10
Уровень сигнала на линейном выходе (0 дБ), В
0.75 (0дБ)
БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ:
Количество контролируемых линий
5
Параметры реле
24В/5А
Напряжение контролируемой линии, не более, В
100
Максимальный контролируемый импеданс линии, Ом
1 600
Минимальный контролируемый импеданс линии, Ом
20
Максимальная контролируемая мощность линии, Вт
500
Минимальная контролируемая мощность линии, Вт
6
Частота пилот сигнала, кГц
15
Длительность пилот сигнала, мс
100
Напряжение пилот сигнала, В
5
Величина отклонения для регистрации неисправности линии,%
5
Интервал проверок
от 1мин до 24 ч
IP ФУНКЦИИ:
Встроенный IP-модуль
Есть
Физический интерфейс
10BASE-T/100BASE-T
Поддерживаемые протоколы
TCP; UDP; ARP; ICMP; IGMP; HTT
Поддерживаемые аудиокодеки
G7IIA; G7IIu; MPEG layer-3
Представление данных, бит, кГц
16/96
Характеристики LPF (-3 дБ), кГц
48
ОБЩИЕ:
Напряжение питания, В
220 (+10%-15%)
Потребляемая мощность, Вт
600
Габаритные размеры. мм
540х88х360
Диапазон рабочих температур, °С
+10…+35
Масса, не более, кг
9
