Извещатель пожарный пламени взрывозащищенный адресный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

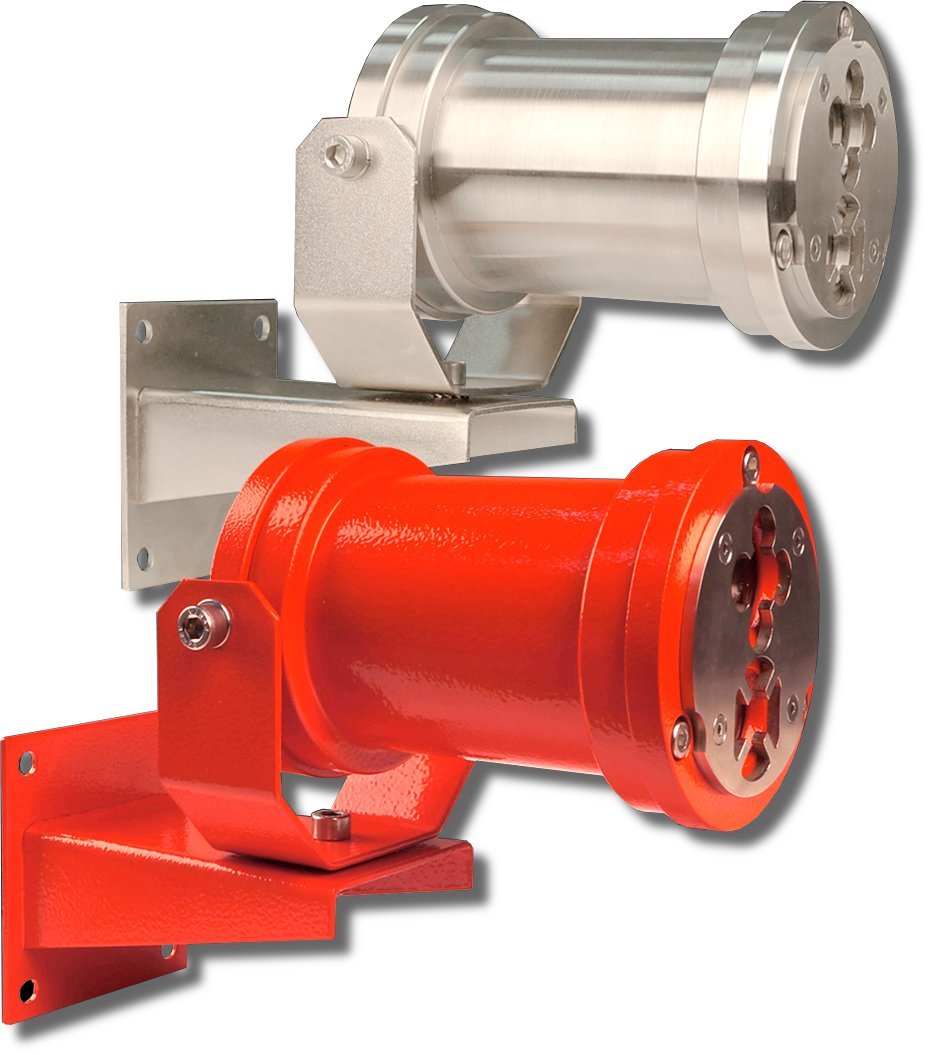

Извещатель пожарный пламени адресный многодиапазонный ИК/УФ ИП329/330 «С2000-Спектрон-607-Exd-Н» серия 600, применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и питается напряжением от этой же линии.
Изготовлен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIA, IIB, IIC по ТР ТС 012/2011, ГОСТ 30852.0 (МЭК 60079-0), ГОСТ 30852.1 (МЭК 60079-1) и соответствует маркировке взрывозащиты РВ ExdI/1ExdIICT5. Извещатель предназначен для эксплуатации во взрывоопасных зонах помещений и наружных территорий, а также в подземных выработках шахт, рудников и их наземных строениях.
Конструкция прибора и схема расположения датчиков, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 90°-го конуса.
Корпус извещателя «С2000-Спектрон-607-Exd-Н» выполнен из нержавеющей стали (12х18Н10Т).
Для эксплуатации извещателя в области низких температур (ниже - 40ºС) внутри встроен термостат - устройство, которое с помощью нагревательных элементов, в автоматическом режиме способно поддерживать внутри корпуса рабочую температуру.
Для работы термостата нужен подвод дополнительного источника питания. Внутри извещателя схема термостата гальванически развязана с основной схемой. Подогрев включается при температуре -20 ºС.
Особенности
- корпус извещателя "С2000-Спектрон-607-Exd-Н" взрывозащитный из нержавеющей стали 12Х18Н10Т;
- может применяться на взрывоопасных производствах и объектах;
- работает в инфракрасном и ультрафиолетовом диапазоне излучения открытого пламени;
- чувствителен к тестовым пожарам ТП5 и ТП6;
- раннее обнаружение пожара;
- контроль работоспособности;
- анализ двух диапазонов излучения позволил реализовать алгоритм обработки практически исключающий ложные срабатывания на электродуговую сварку;
- крепежно-юстировочное устройство для установки;
- измерение значения напряжения в ДПЛС в месте установки;
- световая индикация состояния;
- проверка работоспособности магнитом (в комплекте) с получением события "Тест";
- адрес извещателя запоминается в энергонезависимой памяти;
- до 80 извещателей к "С2000-КДЛ" и"С2000-КДЛ-2И".
Видеоматериалы
|
Тип извещателя адресный |
Напряжение питания, B: |
|
Маркировка по взрывозащите РВ ExdI/1ExdIICT5 |
- по двухпроводной линии связи 9…13 |
|
Конструкция извещателя со встроенным элементом |
Ток потребления, мА: |
|
Диапазон регистрируемого излучения 0.8…1.1мкм (ИК) |
- максимальный 3 |
|
Дальность обнаружения тестового очага пожара, м: |
Степень защиты IP68 |
|
- ТП-5 (нефтепродукты) 30 |
Диапазон рабочих температур, °С -70…+75 |
|
- ТП-6 (спирты) 12 |
Габаритные размеры. мм 300х200х190 |
|
Угол обзора, град: |
Масса извещателя, кг, не более 4 |
|
- в горизонтальной плоскости 120 |
Тип извещателя
адресный
Маркировка по взрывозащите
РВ ExdI/1ExdIICT5
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
0.8…1.1мкм (ИК)
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
30
- ТП-6 (спирты)
12
Угол обзора, град:
- в горизонтальной плоскости
120
Напряжение питания, B:
- по двухпроводной линии связи
9…13
Ток потребления, мА:
- максимальный
3
Степень защиты
IP68
Диапазон рабочих температур, °С
-70…+75
Габаритные размеры. мм
300х200х190
Масса извещателя, кг, не более
4
