Охрана периметра на базе проводноволновых извещателей серии «Импульс-мини 1» и радиоволновых извещателей серии «Призма-3»
Описание решения
Описание в pdfПроводноволновые средства обнаружения — уникальный класс чисто российских изделий, не имеющих аналогов за рубежом. Принцип работы основан на создании объемной зоны обнаружения вокруг чувствительного элемента (ЧЭ) из двух проводов, проходящих параллельно друг другу. ЧЭ «доставляет» электромагнитную энергию от передающего блока, вырабатывающего импульсные ВЧ-сигналы, к приемному. Электромагнитная энергия распространяется вдоль ЧЭ, формируя вокруг него электромагнитное поле. Обнаружение осуществляется за счет изменения волнового сопротивления при попадании объектов в поле ЧЭ. Равномерная объемная зона обнаружения формируется вдоль чувствительного элемента, который повторяет повороты и перепады по высоте пересеченной местности или заграждений, сопрягая зону обнаружения с неровностями рубежа охраны. Безусловным достоинством проводноволновых средств является и то, что в данных системах могут использоваться недорогие провода широкого применения, например, типа полевого провода П-274.
Вся трасса периметра «разбивается» на отдельные сигнализационные участки. Извещатель «Импульс-мини 1/500НКС» обеспечивает создание двухфланговой объемной зоны обнаружения протяженностью от 40 м до 500 м. Для защиты подвижных створок ворот предлагается использовать двухпозиционные извещатели «Призма-3-10/60С» (предназначены для защиты прямолинейных участков, расположенных вплотную к заграждениям, и обеспечивают устойчивую работу вблизи отражающих поверхностей).
- все извещатели выполнены в металлических корпусах со степенью защиты IP65 и предназначены для работы в любых климатических условиях
- устойчивая работа извещателей «Призма» вдоль поверхности земли с высоким уровнем снежного покрова, почти достигающего блоков извещателя
- все регулировки извещателей серии «Импульс-мини1» осуществляются в полуавтоматическом режиме «ОБУЧЕНИЕ», что позволяет непрофессиональному установщику быстро осуществить настройку
- на выходе изделий «Призма» и «Импульс» установлена «сухая» контактная группа реле, последовательно с которой в специальные зажимы может устанавливаться внешний контрольный резистор
- сопротивление резистора измеряется приемно-контрольным прибором. Это позволяет соединяться с любыми стандартными приборами или системами сбора и обработки информации, контроля и управления доступом любого российского или зарубежного производства
Схема построения

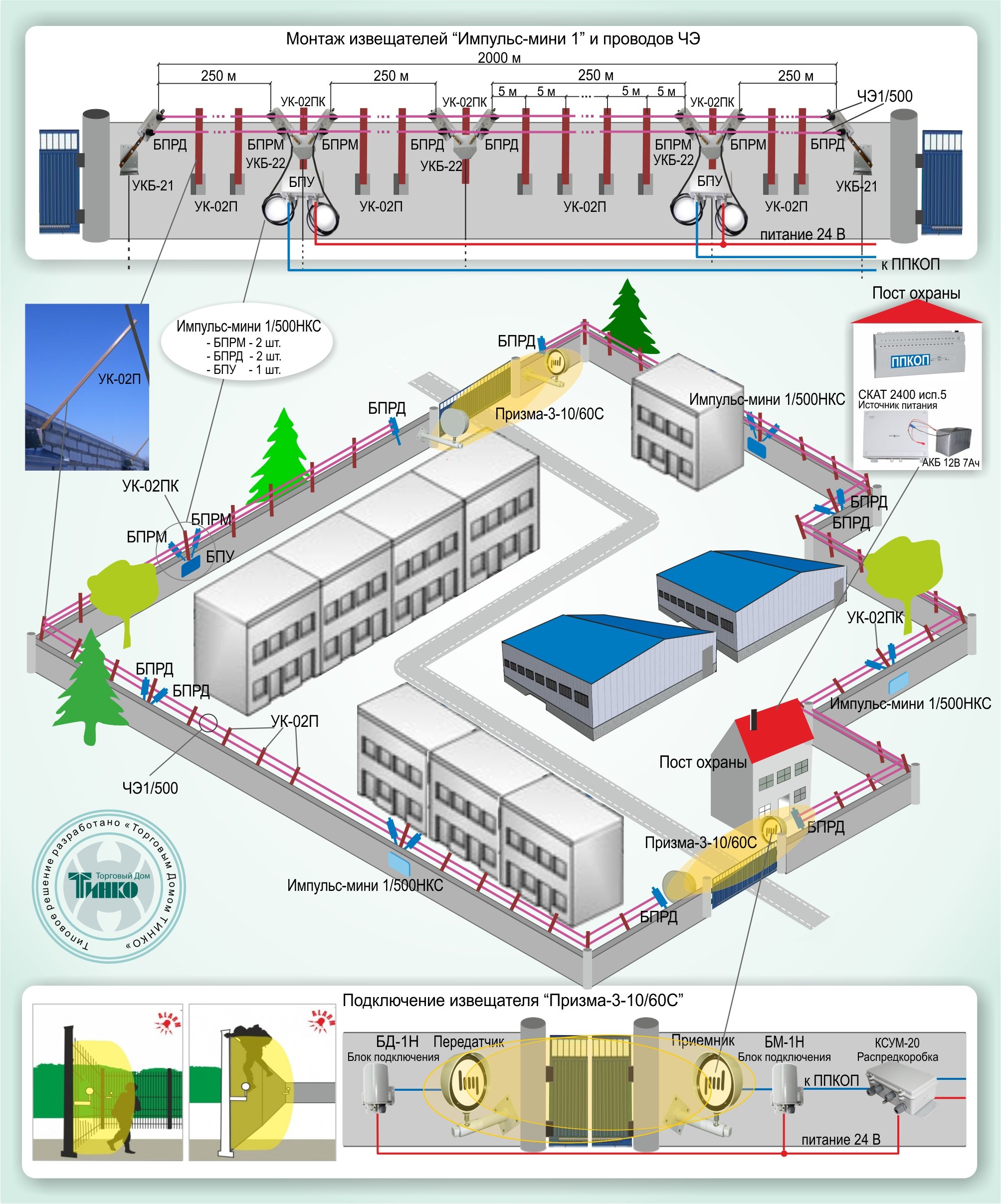

Схема построения системы охраны периметра
