Система автоматического оповещения о пожаре с контролем линий и резервным питанием на базе оборудования ROXTON 8000
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Типовое решение реализовано на оборудовании ROXTON 8000-й серии и представляет собой комплексную систему оповещения и управления эвакуацией, громкоговорящей связи и музыкальной трансляции с автоматическим запуском и контролем линий.
На основе представленной системы оповещения могут быть реализованы проекты 3 и 4 типа в соответствии с требованиями Федерального закона №123-Ф3, сводами правил СП 3.13130.2009 и ГОСТ Р 53325-2012 для систем оповещения.
Система предусматривает возможность управления с компьютера и может быть инсталлирована на объектах практически любого масштаба и назначения.
В системе используются стоечное оборудование и громкоговорители производства «ROXTON».
Система обеспечивает:
- трансляцию записанных речевых сообщений с помощью речевых громкоговорителей
- включение световых оповещателей "Выход" по командам внешних устройств
- прямую трансляцию речевых сообщений оператора от микрофона RM-01.
Система, схематично представленная на рисунке, имеет 8 зон оповещения.
Основой решения является комбинированный преобразователь RP-8264 (далее моноблок) 19" исполнения.
В состав моноблока входят следующие компоненты:
• предварительный усилитель-микшер
• селектор на 8 зон;
• блок ручного/автоматического контроля 8 линий громкоговорителей (70/100В);
• зарядное устройство на 24В/3А;
• контактный терминал для подключения 8-ми линий громкоговорителей;
• контактный терминал для подключения 4-х усилителей мощности;
• контактный терминал для подключения 8-ми контактов от пожарной станции и контакта от централизованной системы оповещения
• прибор обеспечивает также трансляцию музыкальных программ через линейный вход, речевых сообщений через микрофонный разъём.
Моноблок дистанционно управляется и контролируется дополнительными устройствами системы ROXTON 8000, в комбинации с которыми представляет собой особо эффективную систему оповещения.
Система может быть расширена до 16 зон оповещения путем добавления еще одного моноблока RP-8264. При использовании проигрывателя-тюнера MP-8101 в систему на 16 зон необходимо добавить блок автоматического контроля и управления PS-8208.
Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.
.
Описание решения
Описание в pdf
Типовое решение реализовано на оборудовании ROXTON 8000-й серии и представляет собой комплексную систему оповещения и управления эвакуацией, громкоговорящей связи и музыкальной трансляции с автоматическим запуском и контролем линий.
На основе представленной системы оповещения могут быть реализованы проекты 3 и 4 типа в соответствии с требованиями Федерального закона №123-Ф3, сводами правил СП 3.13130.2009 и ГОСТ Р 53325-2012 для систем оповещения.
Система предусматривает возможность управления с компьютера и может быть инсталлирована на объектах практически любого масштаба и назначения.
В системе используются стоечное оборудование и громкоговорители производства «ROXTON».
Система обеспечивает:
- трансляцию записанных речевых сообщений с помощью речевых громкоговорителей
- включение световых оповещателей "Выход" по командам внешних устройств
- прямую трансляцию речевых сообщений оператора от микрофона RM-01.
Система, схематично представленная на рисунке, имеет 8 зон оповещения.
Основой решения является комбинированный преобразователь RP-8264 (далее моноблок) 19" исполнения.
В состав моноблока входят следующие компоненты:
• предварительный усилитель-микшер
• селектор на 8 зон;
• блок ручного/автоматического контроля 8 линий громкоговорителей (70/100В);
• зарядное устройство на 24В/3А;
• контактный терминал для подключения 8-ми линий громкоговорителей;
• контактный терминал для подключения 4-х усилителей мощности;
• контактный терминал для подключения 8-ми контактов от пожарной станции и контакта от централизованной системы оповещения
• прибор обеспечивает также трансляцию музыкальных программ через линейный вход, речевых сообщений через микрофонный разъём.
Моноблок дистанционно управляется и контролируется дополнительными устройствами системы ROXTON 8000, в комбинации с которыми представляет собой особо эффективную систему оповещения.
Система может быть расширена до 16 зон оповещения путем добавления еще одного моноблока RP-8264. При использовании проигрывателя-тюнера MP-8101 в систему на 16 зон необходимо добавить блок автоматического контроля и управления PS-8208.
Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.
.
- система позволяет принимать аварийный сигнал от системы пожарной сигнализации и осуществлять голосовое оповещение и управление эвакуацией при пожарах и чрезвычайных ситуациях
- в моноблоке предусмотрена возможность стыковки с блоками, управляемыми от системы ГО и ЧС
- возможность передавать голосовые сообщения, используя микрофон RM-01 и микрофонную панель RM-8064 с кнопками выбора зоны оповещения
- обеспечение бесперебойной работы системы (резервное питание 24В) при отключении основного питания
- контроль исправности линий связи речевого оповещения с индикацией неисправного состояния
- автоматический контроль линий питания
- система позволяет увеличивать количество зон оповещения
- система позволяет наращивать мощность с помощью дополнительных усилителей
- возможность осуществлять трансляцию фоновой музыки
- система позволяет передавать служебные и рекламные сообщения

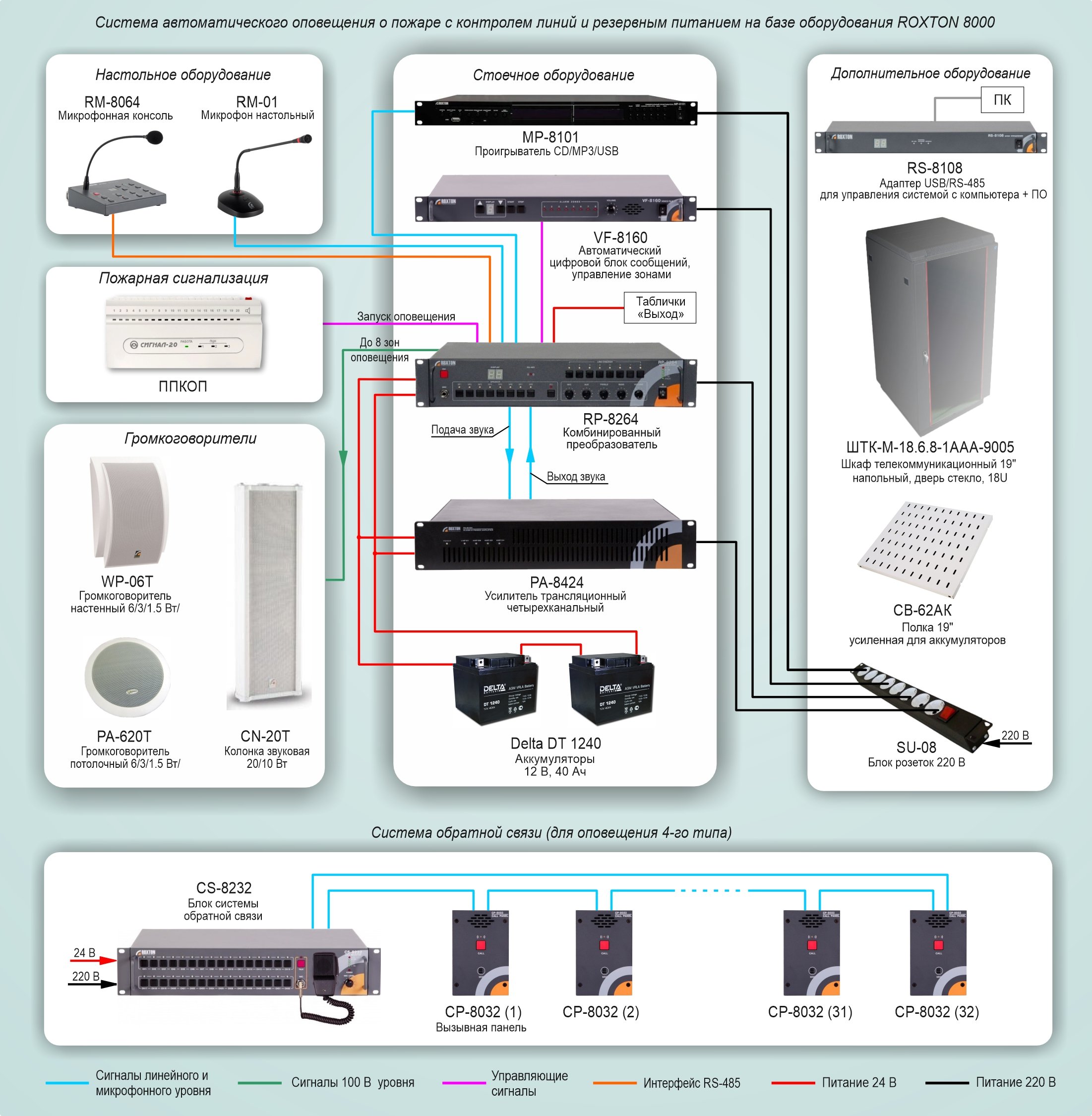

Схема построения
Схема построения системы оповещения о пожаре на базе оборудования ROXTON 8000
