Типовое решение: ОПС-023

Данный вариант системы передачи извещений на пульт централизованного наблюдения (ПЦН) основан на базе
- пультового оборудования: GSM модема GET-1 и программного обеспечения ПЦН STEMAX
- объектового оборудования: контроллеров STEMAX MX840 и STEMAX SX812, которые предназначены для решения задач охранно-пожарного мониторинга удаленных объектов и управления дополнительным оборудованием и исполнительными устройствами на этих объектах (офисные здания, торговые центры, банки, объекты социальной сферы, пультовая охрана частной недвижимости).

С помощью сетевых контрольных панелей, подключаемых к контроллеру STEMAX MX840 по интерфейсу RS-485, можно увеличить количество контролируемых ШС до 188, логических разделов — до 16 (см. схему). С помощью трансивера STEMAX RZE Livi  к контроллеру подключаются объектовая радиосистема Livi.
Контроллер оснащен высокочувствительным интегрированным GSM/GPRS-модемом Cinterion.

STEMAX SX810 обеспечивает контроль охранных шлейфов сигнализации (8 собственных шлейфов с возможностью организации 8 логических разделов).  С помощью дополнительного модуля STEMAX UN Livi 2 к контроллеру подключаются радиоизвещатели Livi.
Прибор оборудован внутренней планарной GSM-антенной и разъемом для подключения внешней GSM-антенны, реализован алгоритм автоматического переключения с внешней антенны на внутреннюю. Информация передается в формате шифрованного закрытого протокола MSRV, а также протокола SIA IP.

Передача извещений на станцию мониторинга осуществляется по сетям сотовой связи.

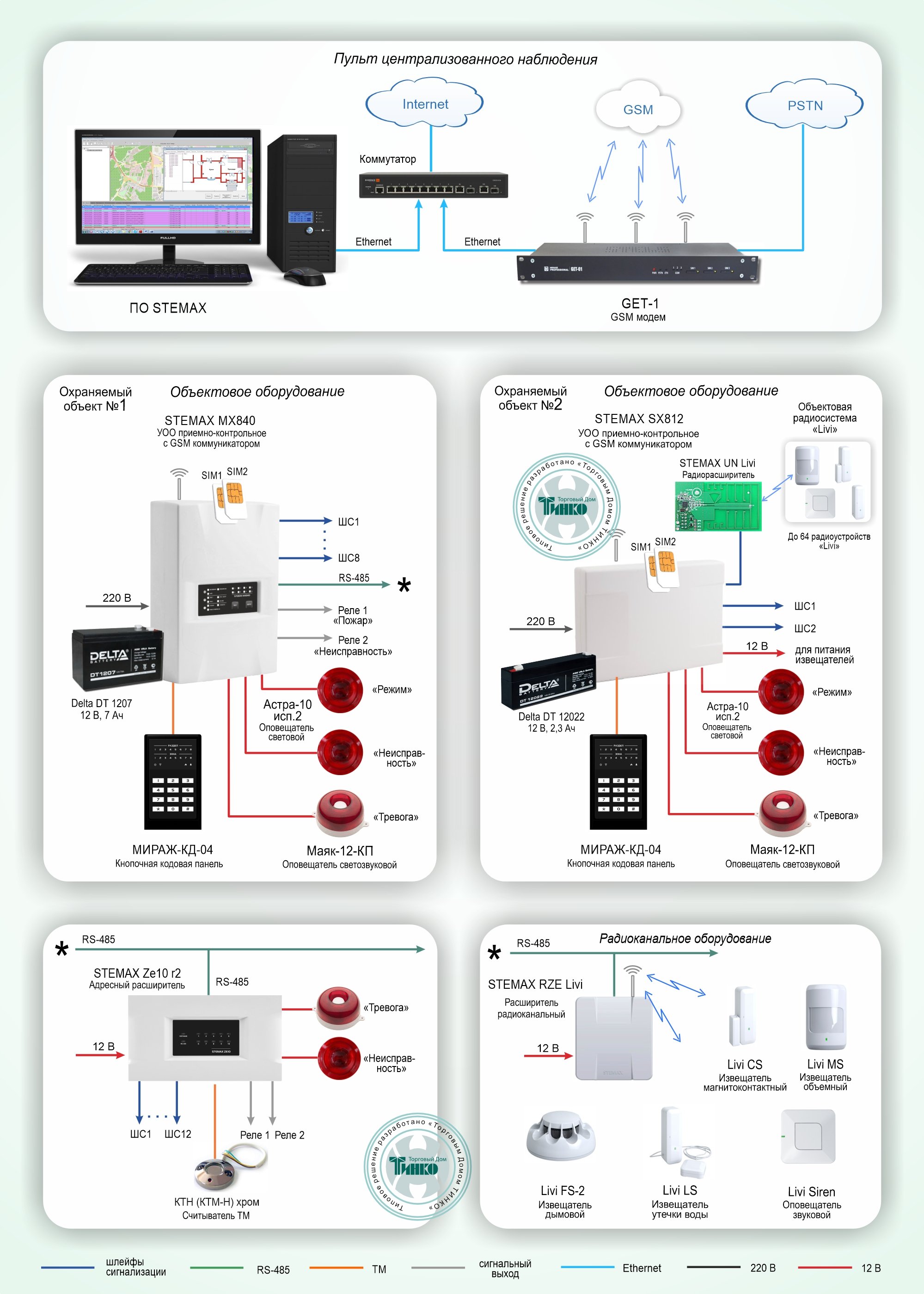

Схема построения

Схема объединенной системы передачи извещений на пульт централизованного наблюдения
