Автоматический выключатель
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Выключатели автоматические предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.

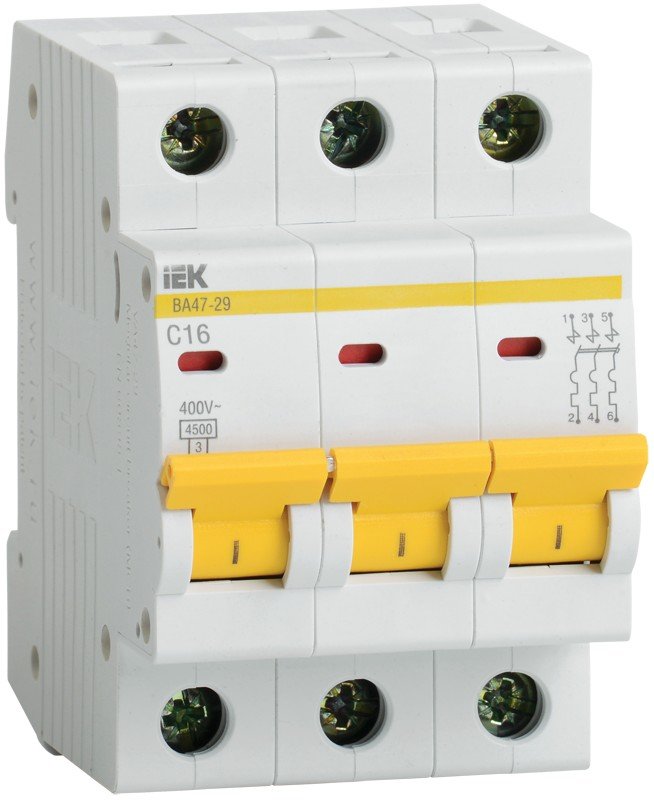

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Особенности
- два типа защиты от перегрузки и короткого замыкания;
- усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания;
- возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
- наличие индикатора положения контактов;
- широкий диапазон рабочих температур;
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Дополнительное оборудование
(279575) - Контакт состояния КС47 на DIN-рейку (MVA01D-KS-1)
(255708) - Расцепитель независимый РН47 на DIN-рейку (MVA01D-RN)
(273416) - Расцепитель мин.макс.напряж. РММ47 на DIN-рейку (MVA01D-RMM)
|
Соответствие стандартам ГОСТ Р 50345-99; ТУ 2000 АГИЕ.641.235.003 |
Условия эксплуатации УХЛ4 |
|
Номинальное напряжение, В 230/400 |
Степень защиты IP20 |
|
Номинальный ток, А 10 |
Электрическая износостойкость, циклов В-О, не менее 6 000 |
|
Номинальная отключающая способность, А 4 500 |
Механическая износостойкость, циклов В-О, не менее 20 000 |
|
Напряжение постоянного тока, В/полюс 48 |
Диапазон рабочих температур, °С -40…+50 |
|
Характеристики срабатывания электромагнитного расцепителя C |
Индикатор положения контактов (на лицевой панели) Есть |
|
Число полюсов 3 |
Возможность присоединения к контактным зажимам соединительных шин PIN (штырь); FORK (вилка) |
Соответствие стандартам
ГОСТ Р 50345-99; ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение, В
230/400
Номинальный ток, А
10
Номинальная отключающая способность, А
4 500
Напряжение постоянного тока, В/полюс
48
Характеристики срабатывания электромагнитного расцепителя
C
Число полюсов
3
Условия эксплуатации
УХЛ4
Степень защиты
IP20
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Диапазон рабочих температур, °С
-40…+50
Индикатор положения контактов (на лицевой панели)
Есть
Возможность присоединения к контактным зажимам соединительных шин
PIN (штырь); FORK (вилка)
