GSM-система охранно-пожарного мониторинга на базе оборудования ТМ "NAVIgard" и ТМ "Астра"
Описание решения
Описание в pdfТиповое решение охраны объекта основано на построении комбинированной системы охранно-пожарной сигнализации на основе базового комплекта оборудования NAVIgard (далее комплект) и беспроводного оборудования серии Астра РИ-М.
В основе комплекта - GSM-панель NV 8804, которая имеет в базовой комплектации 8 зон и позволяет наращивание до 64 зон с помощью расширителей NV 8120 и NV 2124.
При невозможности проложить проводные шлейфы к панели NV 8804 можно подключить радиорасширитель Астра-РИ-М РР и оснастить систему радиоканальными извещателями этой серии (до 60 радиоизвещателей). Все извещатели можно разбить на 16 логических групп ( разделов). Каждым разделом можно управлять по отдельности с помощью набора кода на клавиатуре NV 8524 - до 64 кодов пользователей. Пользователю можно присвоить номер телефона для управления CLIP-звонком (при входящем звонке, по АОНу, система распознает "свой-чужой", сбрасывает вх.звонок и, если "свой", меняет режим).
Система оповещает владельцев о событиях SMS и звонком. Тексты SMS могут быть любыми, "речевки" можно записывать свои на карту MicroSD (нет в комплекте). Помимо этого система может отправлять фотографии, полученные от камеры NV DOM 485-28IR, на e-mail или MMS по тревоге (или по запросу). NV 8804 имеет разъем на 2 SIM-карты. Для передачи отчетов и для работы с облачным сервисом по каналам Ethernet и/или Wi-Fi нужно будет к панели по шине связи подключить модули связи NV 114 и NV 115 соответственно.
Систему можно подключить к ЛЮБОМУ ПЦН (ЧОП, ЧОО), благодаря мультиформатности!
- подключение до 64 проводных зон
- подключение до 60 беспроводных извещателей серии Астра РИ-М
- управление режимами работы системы ОПС осуществляется с помощью клавиатуры, радиоканальных брелков, CLIP (звонок на систему без поднятия трубки) или управляющих SMS
- возможность подключения к ЧОП, ЧОО
- обнаружение утечки воды и передача извещения «Тревога». При падении уровня воды датчик утечки воды самовосстанавливается
- контроль температуры в помещении (по критическим порогам – верхнему и нижнему)
- фотоверификация тревог
- оповещение пользователя о тревожных событиях может осуществляется по GSM каналу в виде SMS (как Вы их хотите видеть) и голосовых сообщений на сотовый телефон
- радиус действия радиоканальных извещателей не менее 300 м при прямой видимости
- прибор программируется с компьютера через USB
- возможность программирования удаленно через протокол FTP, без выезда на объект
- встроенный журнал событий ёмкостью до 100 000 событий (необходима MicroSD карта)

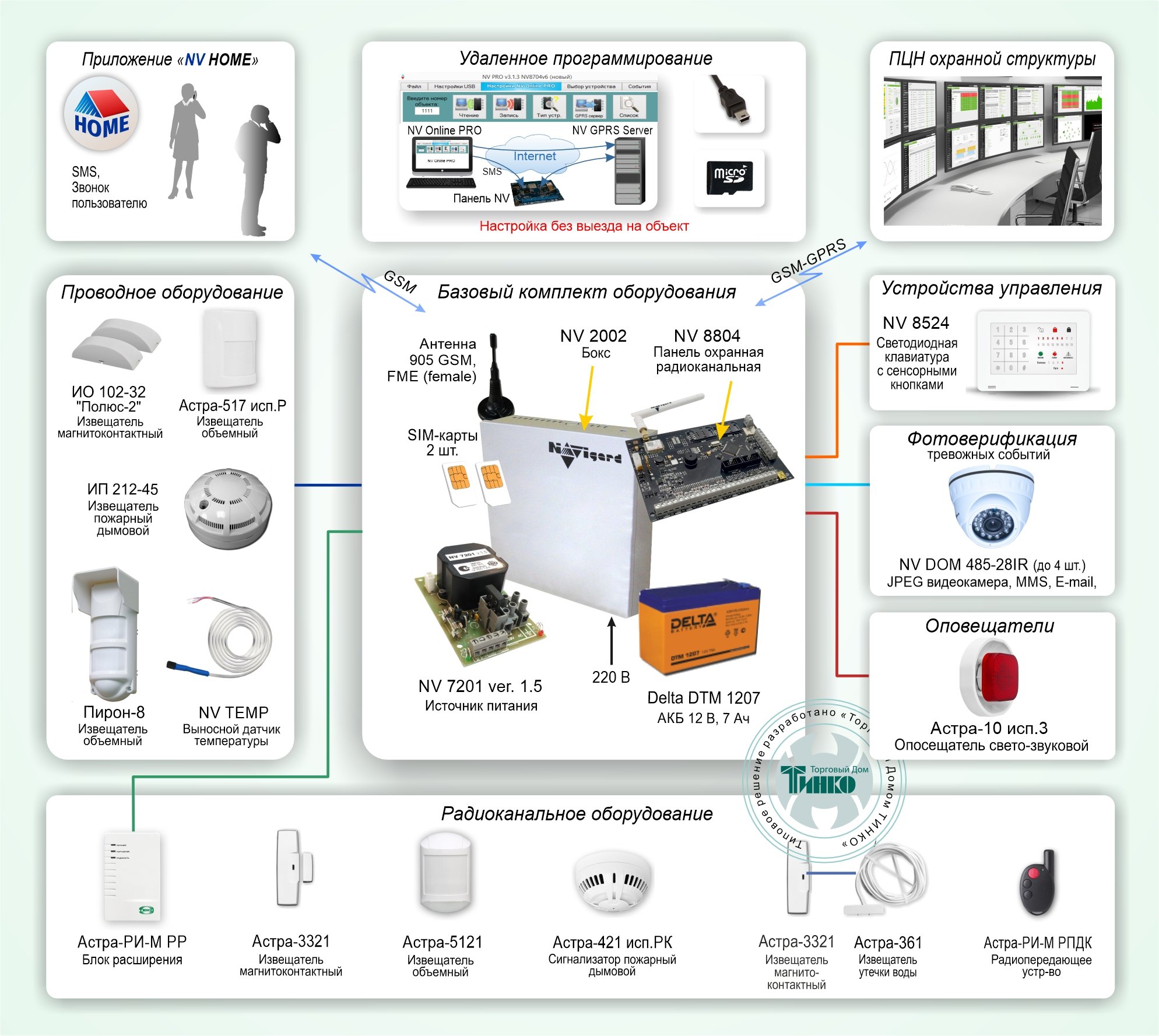

Схема построения
Система защиты объекта с оповещением по GSM каналу
