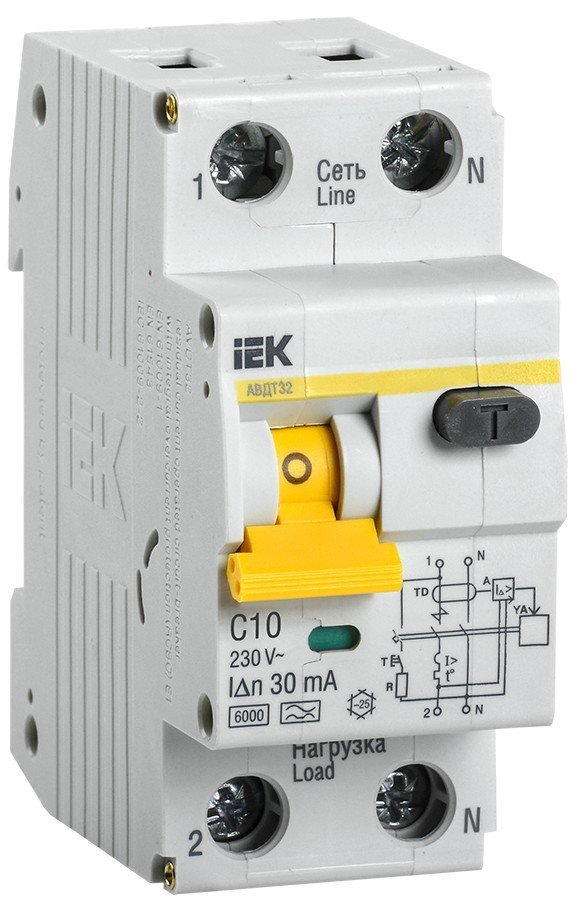

Автоматический выключатель дифференциального тока
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Особенности
- комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- независимый индикатор положения контактов.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- помехоустойчивая схема.
- быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
- увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
|
Число полюсов 2 (1 защищенный полюс) |
Индикатор положения контактов (на лицевой панели) Есть |
|
Номинальный ток, А 10 |
Электрическая износостойкость, циклов В-О, не менее 6 000 |
|
Номинальное напряжение, В 230 |
Максимальное сечение присоединяемых проводов, мм² 25 |
|
Номинальный отключающий дифференциальный ток, мА 30 |
Степень защиты IP20 |
|
Тип тока утечки А |
Диапазон рабочих температур, °С -25…+40 |
|
Номинальная отключающая способность, А 6 000 |
Ширина по количеству модульных расстояний 2 |
|
Характеристики срабатывания электромагнитного расцепителя С |
Число полюсов
2 (1 защищенный полюс)
Номинальный ток, А
10
Номинальное напряжение, В
230
Номинальный отключающий дифференциальный ток, мА
30
Тип тока утечки
А
Номинальная отключающая способность, А
6 000
Характеристики срабатывания электромагнитного расцепителя
С
Индикатор положения контактов (на лицевой панели)
Есть
Электрическая износостойкость, циклов В-О, не менее
6 000
Максимальное сечение присоединяемых проводов, мм²
25
Степень защиты
IP20
Диапазон рабочих температур, °С
-25…+40
Ширина по количеству модульных расстояний
2
