Автономная система охранно-пожарной сигнализации с оповещением по GSM каналу и возможностью расширения
Описание решения
Описание в pdfТиповое решение автономной охраны объектов основано на построении объектовой системы охранно-пожарной сигнализации на базе устройства оконечного объектового (УОО) S400-2GSM-SBK25-W "Нано" производства компании "Проксима". Система предназначена для передачи тревожных и информационных извещений о состояниях шлейфов на сотовый телефон клиента (до 5 независимых получателей). Система позволяет передавать извещения на пульт централизованного наблюдения (ПЦН) по коммутируемым каналам телефонной сети общего пользования (ТфОП), сотовой связи и сети Интернет.
S400-2GSM-SBK25-W "Нано" имеет 4 шлейфа охранно-пожарной сигнализации, 3 выхода типа открытый коллектор, GSM-модуль, поддерживающий одновременную работу двух SIM-карт. УОО имеет на плате интерфейс RS-485, по которому в данном решении подключены: радиорасширитель беспроводных адресных извещателей SEW-200R ("Риэлта") и клавиатура SLK-300 (компания "Проксима") для управления режимом работы взятие/снятие.
Прибор позволяет подключить:
- расширитель проводных шлейфов сигнализации SE-10-B (до 6). Максимальное количество шлейфов на одном расширителе - 10)
- исполнительные устройства
- индикаторные устройства
- ключи Touch Memory
- считыватели Proximity
- датчик температуры STS.
Прибор имеет встроенный источник питания.
Есть возможность удалённого конфигурирования с компьютера.
Решение предназначено для построения бюджетных объектовых систем сигнализации для защиты малых, средних, а также ( при расширении емкости) - больших объектов.
- недорогая универсальная система для охраны малых и средних объектов
- УОО имеет 4 шлейфа сигнализации, в которые можно включить различные охранные, тревожные и пожарные извещатели
- возможность расширения системы с помощью радиорасширителя SEW-200, что дает возможность подключать беспроводные охранные, пожарные извещатели, а также технологические детекторы
- прием/передача SMS-сообщений, поддержка 2 SIM-карт с автоматическим переключением
- управление режимами охраны осуществляется с помощью клавиатуры
- поддерживаемые форматы передачи данных: Ademco ContactID; CSD; GPRS; SMS; голос.
- S400-2GSM-SBK25-W "Нано" имеет встроенный источник питания (+12В) и поставляется в компактном и удобом для монтажа корпусе
- удаленное конфигурирование объекта
- выносная антенна
- УОО предназначен для работы в составе СПИ «Центавр» с устройствами оконечными пультовыми УОП-5-GSM, УОП-6-GSM, УОП-6-2GSM (компа-ния «Проксима»)
- прибор совместим с УОП-3 (ЗАО НВП «Болид»), УОП-GSM-4 (ООО «Аргус-Спектр») и другими оконечными пультовыми устрой-ствами, поддерживающими протокол Ademco Contact ID, и соответствующими программными комплексами «Андромеда», «Эгида-2», «Атлас-20» и др.

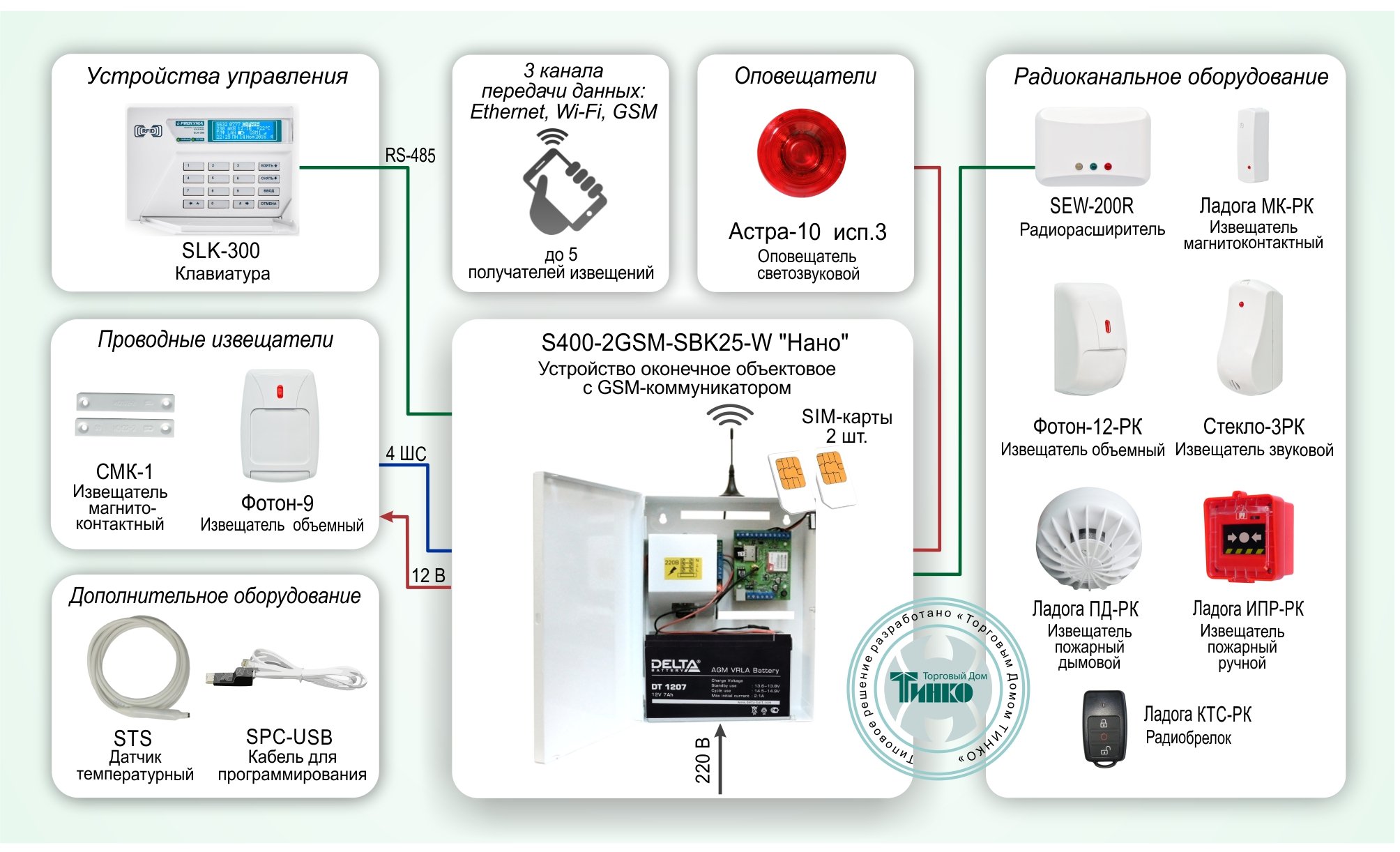

Схема построения
Схема построения системы охраны на основе УОО S400-2GSM-SBK25-W "Нано"
