Автономная система охранно-пожарной сигнализации с поддержкой беспроводных адресных извещателей и тремя каналами передачи данных: Ethernet, Wi-Fi, GSM
Описание решения
Описание в pdfТиповое решение автономной охраны объектов основано на построении объектовой системы охранно-пожарной сигнализации на базе устройства оконечного объектового (УОО) W-500BWL Optima производства компании "Проксима". Система предназначена для передачи тревожных и информационных извещений о событиях, возникающих на объекте, а также тестовых и служебных извещений о состоянии аппаратуры, питания и каналов связи на сотовый телефон клиента (до 5 независимых получателей) по каналам сотовой связи, Ethernet и Wi-Fi (сети Интернет).
Система позволяет передавать извещения на пульт централизованного наблюдения (ПЦН).
W-500BWL Optima имеет 5 шлейфов охранно-пожарной сигнализации, 3 выхода типа открытый коллектор. УОО имеет встроенное приемно-передающее радиоканальное устройство (РПП) «Ладога-РК» и поддерживает работу беспроводных адресных извещателей производства РИЭЛТА.
УОО снабжено встроенным сотовым модулем стандарта GSM, поддерживающим одновременную работу двух SIM-карт, интерфейсом Ethernet 10/100 Мбит, WIiFi стандарта 802.11b/g/n.
Передача информации может осуществляться одновременно по всем каналам УОО.
УОО обеспечивает непосредственное подключение до 5 радиальных проводных шлейфов сигнализации и до 94 беспроводных радиоканальных извещателей «Ладога-РК», каждый из которых является отдельно адресуемой зоной с номерами 6…99.
УОО выполняет периодический контроль работоспособности всех каналов связи и направлений доставки. Канал GSM постоянно проверяется на наличие регистрации в сети мобильной связи. Канал Ethernet периодически проверяется на наличие интерфейса локальной сети. Канал Wi-Fi периодически проверяется на наличие связи с выбранной сетью (роутером).
Питание системы осуществляется от резервированного источника постоянного тока 12 В - PS-1215. Контроль сети 220 В осуществляется посредством тампера.
Конфигурирование прибора производитя через порт USB.
Удаленное управление, конфигурирование и обновление программного обеспечения (прошивки) производится по всем каналам связи.
Решение предназначено для построения бюджетных объектовых систем сигнализации для защиты малых и средних объектов (дома, офисы, магазины, соцобъекты...).
- недорогая система для охраны малых и средних объектов
- УОО обеспечивает подключение до 94 беспроводных радиоканальных извещателей, что дает возможность подключать беспроводные охранные, пожарные извещатели, а также технологические детекторы
- поддержка 2 SIM-карт с автоматическим переключением
- 3 канала передачи данных: Ethernet, Wi-Fi, GSM
- передача информации может осуществляться одновременно по всем каналам (разным получателям)
- возможно подключение к входу TM температурного датчика; при достижении температурных границ будет отправлено соответствующее извещение.
- УОО имеет 5 шлейфов сигнализации, в которые можно включить различные охранные, тревожные и пожарные извещатели
- УОО имеет встроенную 16-кнопочную клавиатуру, обеспечивающую полное управление объектом, а также поддерживает считыватели ТМ и RFID, совместимыми со стандартом EM-Marine
- поддерживаемые форматы передачи данных: Ademco ContactID; CSD; GPRS; SMS; голос
- УОО предназначено для работы в составе СПИ «Центавр Проксима» с устройствами оконечными пультовыми УОП-6-GSM, УОП-6-2GSM
- прибор совместим с УОП-3 (ЗАО НВП «Болид»), УОП-GSM-4 (ООО «Аргус-Спектр»), с другими оконечными пультовыми устройствами, поддерживающими протокол Ademco Contact ID, и соответствующими программными комплексами «Андромеда», «Эгида-2», «Атлас-20»
- конфигурирование УОО производится через порт USB или удаленно по любому каналу связи (в GSM-канале в режимах CSD или GPRS), а также при помощи SMS-команд с телефонов управления ПЦН
Схема построения

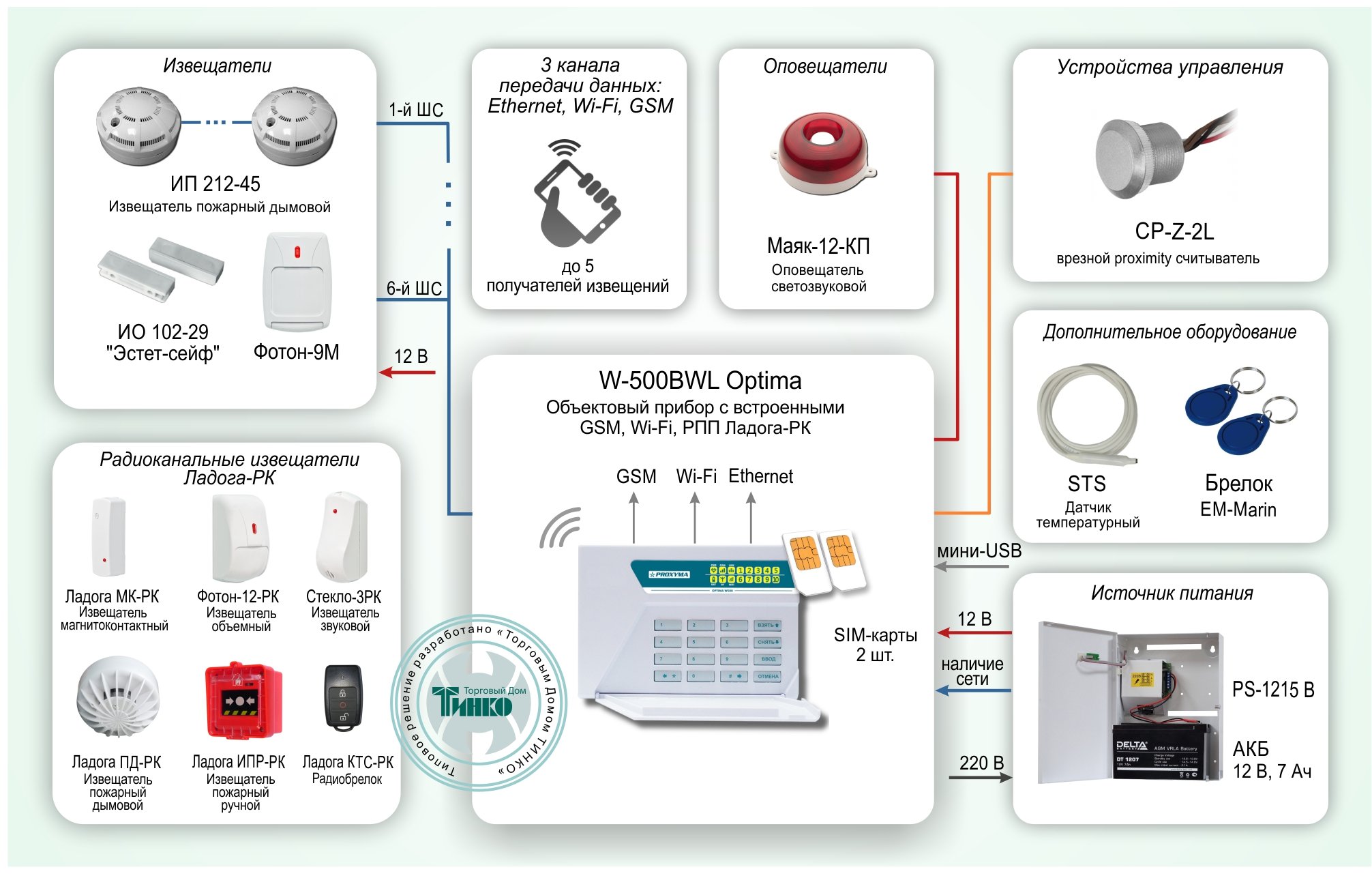

Схема построения системы охраны на основе УОО W-500BWL Optima
