Система централизованной охраны объектов на базе УОП-5-GSM и УОО различного функционала производства Проксима
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Типовое решение централизованной охраны объектов основано на построении системы передачи извещений по каналам сотовой связи и телефонным каналам на пульт централизованного наблюдения (ПЦН) на базе оборудования компании "Проксима":
- пультового оборудования:
а) устройства оконечного пультового УОП-5-GSM (далее (УОП), которое подключается к персональному компьютеру с помощью встроенного интерфейса RS232 или USB и обеспечивает передачу к нему извещений, полученных от объектового оборудования,
б) программного обеспечения АРМ Центавр Lite (не более 100 объектов) или АРМ Центавр Pro (без ограничения объектов);
- объектового оборудования - устройств оконечных объектовых (УОО) различного функционала, которые предназначены:
а) для решения задач охранно-пожарного мониторинга удаленных объектов,
б) передачи сигналов о проникновении, пожаре и других экстренных ситуациях на пульт централизованного наблюдения,
в) управления дополнительным оборудованием и исполнительными устройствами на этих объектах (квартиры, гаражи, дачи, офисы, торговые помещения, склады, загородные дома, объекты социальной сферы).
Тревожные и информационные извещения о событиях на объекте передаются по сотовым каналам сети GSM-900/1800 или по телефонным каналам ТфОП на УОП и отображаются ЖК-дисплее. На самом объекте при тревоге включается звуковая и световая сигнализация.
УОП-5-GSM обеспечивает возможность передачи к УОО команд управления объектовым оборудованием от ПЦН.
На схеме представлены варианты охраны объектов с использованием УОО различного функционала. Каждый из вариантов: ОПС-10, ОПС-42 и ОПС-44 - это типовое решение автономной защиты объекта с возможностью передачи извещений на ПЦН.
На схеме также показана возможность передачи извещений на ПЦН от ПКП и УОО других производителей с помощью ретранслятора «SR103-2GSM "Ретро"», "Ретро" осуществляет прием извещений от внешних ППК или УОО по телефонным каналам общего пользования (ТфОП) и последующую передачу принятых извещений на УОП ПЦН. "Ретро" поддерживает обмен информацией с УОП по каналу мобильной сотовой связи GSM 900/1800 и коммутируемому телефонному каналу сети общего пользования (ТфОП).
Описание решения
Описание в pdf
Типовое решение централизованной охраны объектов основано на построении системы передачи извещений по каналам сотовой связи и телефонным каналам на пульт централизованного наблюдения (ПЦН) на базе оборудования компании "Проксима":
- пультового оборудования:
а) устройства оконечного пультового УОП-5-GSM (далее (УОП), которое подключается к персональному компьютеру с помощью встроенного интерфейса RS232 или USB и обеспечивает передачу к нему извещений, полученных от объектового оборудования,
б) программного обеспечения АРМ Центавр Lite (не более 100 объектов) или АРМ Центавр Pro (без ограничения объектов);
- объектового оборудования - устройств оконечных объектовых (УОО) различного функционала, которые предназначены:
а) для решения задач охранно-пожарного мониторинга удаленных объектов,
б) передачи сигналов о проникновении, пожаре и других экстренных ситуациях на пульт централизованного наблюдения,
в) управления дополнительным оборудованием и исполнительными устройствами на этих объектах (квартиры, гаражи, дачи, офисы, торговые помещения, склады, загородные дома, объекты социальной сферы).
Тревожные и информационные извещения о событиях на объекте передаются по сотовым каналам сети GSM-900/1800 или по телефонным каналам ТфОП на УОП и отображаются ЖК-дисплее. На самом объекте при тревоге включается звуковая и световая сигнализация.
УОП-5-GSM обеспечивает возможность передачи к УОО команд управления объектовым оборудованием от ПЦН.
На схеме представлены варианты охраны объектов с использованием УОО различного функционала. Каждый из вариантов: ОПС-10, ОПС-42 и ОПС-44 - это типовое решение автономной защиты объекта с возможностью передачи извещений на ПЦН.
На схеме также показана возможность передачи извещений на ПЦН от ПКП и УОО других производителей с помощью ретранслятора «SR103-2GSM "Ретро"», "Ретро" осуществляет прием извещений от внешних ППК или УОО по телефонным каналам общего пользования (ТфОП) и последующую передачу принятых извещений на УОП ПЦН. "Ретро" поддерживает обмен информацией с УОП по каналу мобильной сотовой связи GSM 900/1800 и коммутируемому телефонному каналу сети общего пользования (ТфОП).
- непрерывный контроль работоспособности СПИ и каналов связи
- устройство УОП оснащено ЖК-дисплеем, клавиатурой и энергонезависимой памятью и обеспечивает работу в автономном режиме
- журнал событий
- при снижении сигнала ниже заданного уровня либо при отсутствии регистрации в сети GSM устройство УОП передаёт к ПК соответствующее извещение и переходит на резервную SIM-карту
- алгоритм исключения наложений сигналов от нескольких УОО
- интеграция с оборудованием (ППК и УОО) других производителей
- устройство УОП имеет возможность контроля финансовых средств на лицевом счёте SIM-карты

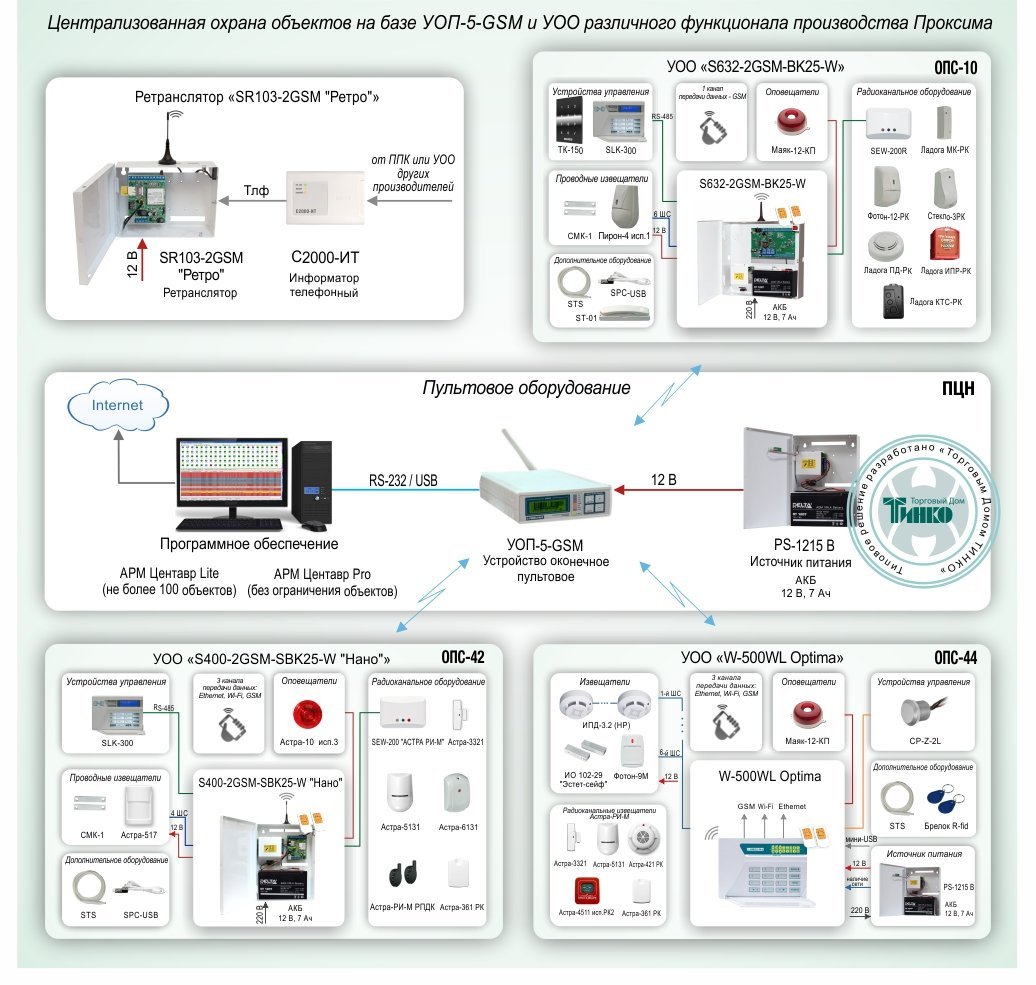

Схема построения
Схема построения системы централизованной охраны на базе УОП-5-GSM и УОО различного функционала
