Система охранно-пожарной сигнализации с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Контакт GSM-16»
Описание решения
Описание в pdfТиповое решение основано на построении системы охранно-пожарной сигнализации и предназначенно для организации охраны объектов недвижимости с применением проводных и беспроводных устройств производства компании «Ритм». Система позволяет:
- комбинировать проводные и беспроводные устройства для обеспечения охраны и управления системой
- передавать извещения владельцу и на пульт централизованного наблюдения (ПЦН) по беспроводным сетям стандарта GSM.
Система реализована на базе охранно-пожарной панели с GSM коммуникатором «Контакт GSM-16» (далее — панель).
Панель выполнена в виде двух плат, соединенных между собой, которые установлены в корпус "Контакт" с источником питания БРП 12V 5А .
Постановка под охрану и снятие с охраны может осуществляться с помощью радиоканальнойя клавиатуры RKB1.
Брелоки RBR1 используются для дистанционной постановки и снятия с охраны и для формирования события тревоги (тревожная кнопка). Одновременно с панелью возможна работа не более 32 брелоков.
К трем выходам с контролем неисправности могут быть подключены различные исполнительные устройства: сирены, световые табло, индикаторы. При использовании Релейной интеллектуальной платы их количество не ограниченно программно, но зависит от марки кабеля и протяженности линии.
Встроенный коммуникатор обеспечивает передачу сообщений
- владельцу
- на пульт охранного предприятия.
Панель поддерживает установку двух SIM-карт, имеет разъем LAN для подключения UTP
Панель настраивается как из облачного программного обеспечения (GEO.RITM и Ritm-Link), так и через универсальные программы настройки (ritm.config и Ritm Configure).
Система предназначена как для автономной, так и для пультовой охраны любых объектов недвижимости: коттеджей, дач, квартир, офисов, магазинов, складских и производственных помещений, других объектов.
- недорогая система для охраны малых и средних объектов
- панель имеет 16 шлейфов сигнализации, в которые можно включить различные охранные, тревожные и пожарные извещатели любых производителей
- панель обеспечивает подключение до 32 беспроводных радиоканальных охранных и пожарных извещателей
- панель позволяет пользователю создавать до 16 независимых разделов охраны.
- постановка снятие с охраны как кодом с клавиатуры, так и с помощью брелоков
- поддержка 2 SIM-карт с автоматическим переключением
- контроль состояния линии связи
- встроенная GSM антенна
- тревожные и сервисные сообщения, а также сообщения о системных событиях передаются на станцию мониторинга или на сотовый телефон пользователя по сети GSM
- журнал событий; всего память прибора хранит 32768 записей. Возможность экспорта истории в документ формата Excel и ТХТ
- радиоканальные устройства компании «Ритм» могут быть добавлены в радиосистему прибора без применения программы настройки
- постановка под охрану и снятие с охраны может осуществляться с помощью мониторингового программного обеспечения (дистанционно)

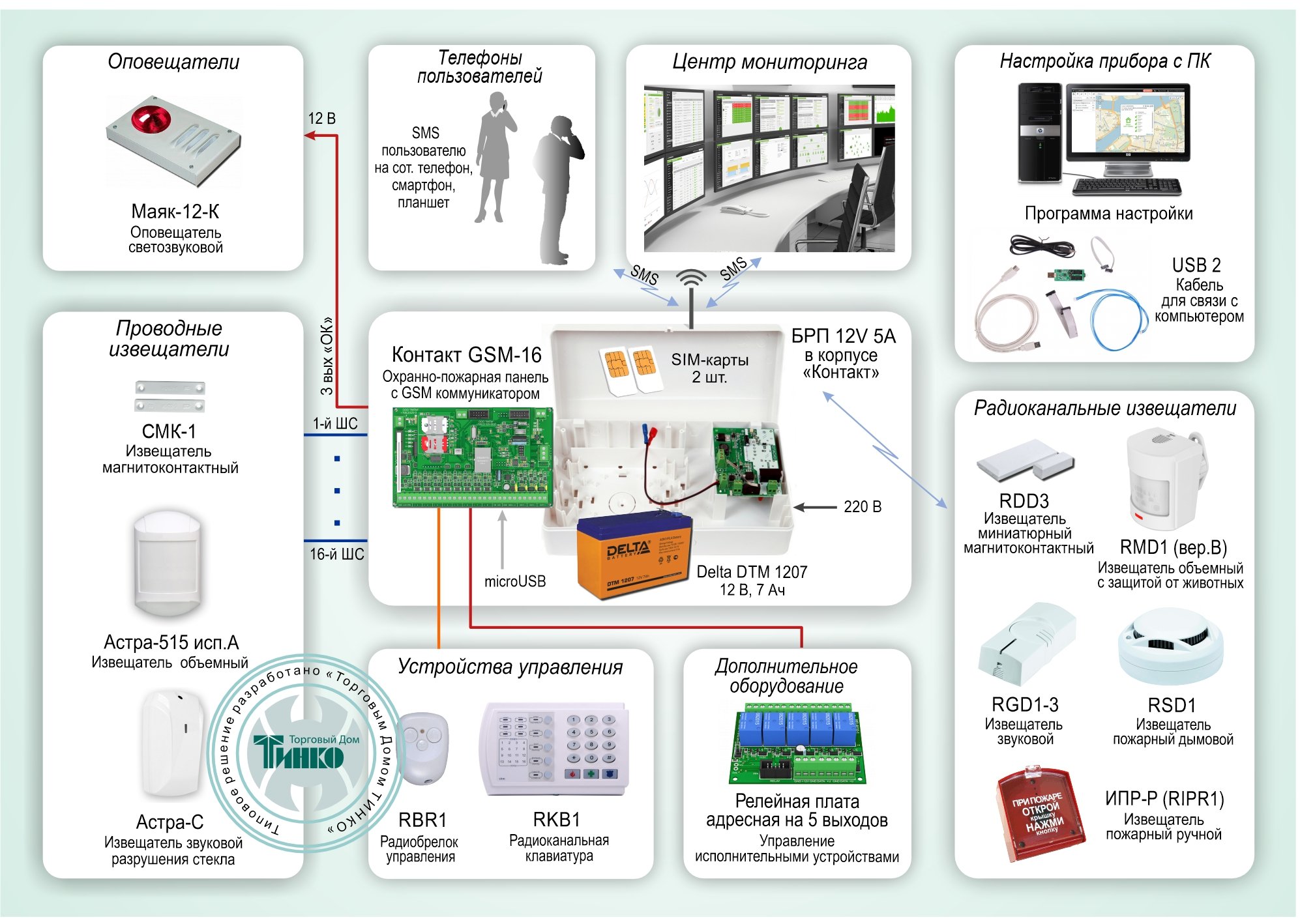

Схема построения
Схема построения системы защиты объекта на основе радиоканальной панели «Контакт GSM-16»
