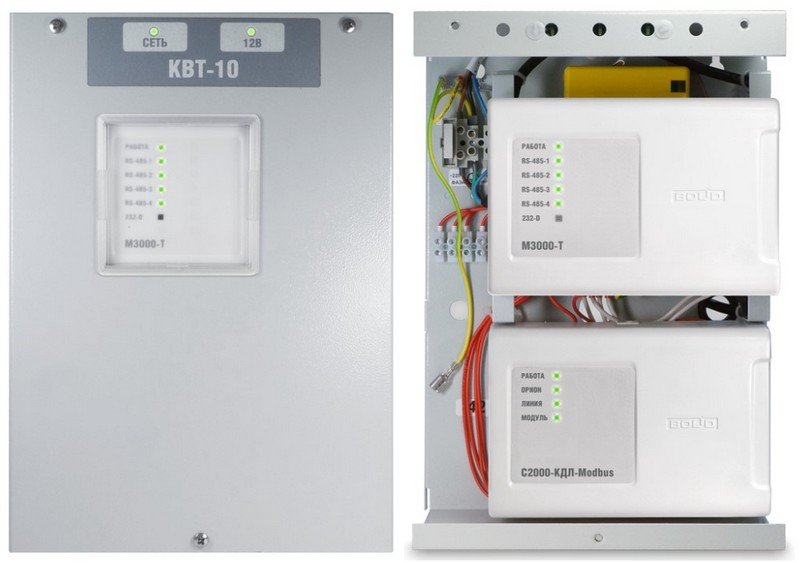

КВТ-10 / Комплект измерения температуры и влажности

Комплект измерения температуры и влажности

Код: 275662
Производитель: Болид
Артикул производителя: 1-061-865-595
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

60 198,84 /шт
Розничная цена
55 568,16 /шт
Оптовая цена
60 198,84 /шт
55 568,16 /шт
Доступность: Под заказ

Краткое описание: Комплект для автоматического измерения температуры и влажности и дальнейшей обработки, формирования графиков, архивации измененных значений, отображения в  SCADA системе, с возможностью просмотра через Интернет. Состав: РИП-12 исп.20 - 1 шт., М3000-Т Инсат - 1 шт., С2000-КДЛ-Modbus - 1 шт., С2000-ВТ - 10 шт. U-пит. перемен. 150…253В, P-потр. 45 ВА, IP30, габ.размеры 280х200х100 мм

Назначение изделия

Комплект измерения температуры и влажности "КВТ" предназначен для автоматического измерения температуры и влажности датчиками температуры и влажности "С2000-ВТ" и дальнейшей обработки, хранения с привязкой по времени и подготовки этой информации для отображения.

Особенности

Комплект позволяет:
- запитывать датчики и считывать информацию с датчиков по двухпроводной линии связи контроллера "С2000-КДЛ Modbus"
- формировать во встроенной СКАДА-системе визуальный образ получаемых параметров температуры и влажности для передачи на внешние устройства отображения
- передавать числовые значения температуры и влажности во внешнюю локальную (глобальную) сеть через любой (кроме Internet Explorer) браузер

В комплект заложен потенциал для разностороннего развития функционала непосредственно пользователем. При соответствующей доработке пользователем комплект позволяет:
- формировать во встроенной СКАДА-системе пользовательские сценарии обработки получаемых данных с генерированием сигналов во внешние сети по интерфейсам Ethernet, RS-485
- подключать приборы сторонних производителей по четырём гальванически развязанным интерфейсам RS-485 в различных открытых протоколах, поддерживаемых встроенным ПО MasterSCADA-4D

Видеоматериалы

Диапазон измеряемой влажности, %

0…100

Среда разработки

MasterSCADA 4D

Точность измерения влажности,%

±5 (в диапазоне от 20% до 80%)

Количество поддерживаемых одновременных web-клиентов

1

Диапазон измерения относительной влажности воздуха, %

до 93 при +40°C

Процессор

Cortex™-A9 Core 1.0 GHz

Диапазон измерений, °C

от минус 30 до +55

Оперативная память

512MB

Точность измерения температуры, °C

±0.5

Объем памяти, Мб

4188

Напряжение питания AC, В

150…253 50 Гц

Интерфейс

RS-485 универс. (4 шт.); RS-485 "Орион" ведущ./ведом.; RS-485 Modbus ведом.

Потребляемая мощность, ВА

45

Интерфейс связи с ПК

RS-232; Ethernet; USB

Выходной ток встроенного источника питания на 12 В, А

1

Интерфейс линии связи для передачи данных

RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD")

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

100

Степень защиты

IP30

Операционная система

Linux

Габаритные размеры, мм

280х200х100

Диапазон измеряемой влажности, %

0…100

Точность измерения влажности,%

±5 (в диапазоне от 20% до 80%)

Диапазон измерения относительной влажности воздуха, %

до 93 при +40°C

Диапазон измерений, °C

от минус 30 до +55

Точность измерения температуры, °C

±0.5

Напряжение питания AC, В

150…253 50 Гц

Потребляемая мощность, ВА

45

Выходной ток встроенного источника питания на 12 В, А

1

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

100

Операционная система

Linux

Среда разработки

MasterSCADA 4D

Количество поддерживаемых одновременных web-клиентов

1

Процессор

Cortex™-A9 Core 1.0 GHz

Оперативная память

512MB

Объем памяти, Мб

4188

Интерфейс

RS-485 универс. (4 шт.); RS-485 "Орион" ведущ./ведом.; RS-485 Modbus ведом.

Интерфейс связи с ПК

RS-232; Ethernet; USB

Интерфейс линии связи для передачи данных

RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD")

Степень защиты

IP30

Габаритные размеры, мм

280х200х100

  • Руководство по эксплуатации
