Прибор приемно-контрольный охранно-пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, технологическими датчиками, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.

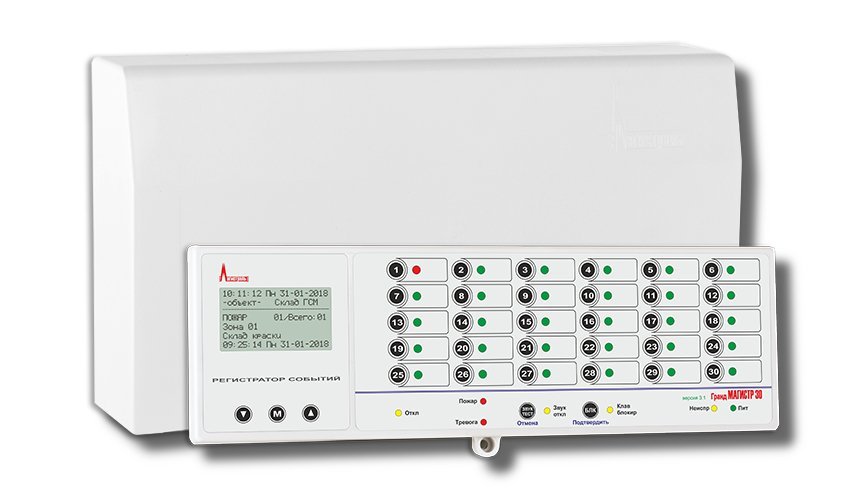

Прибор комплектуется выносной клавиатурой с ЖК-дисплеем, на котором отображается текущие дата и время, информация о событиях, а также текущие параметры прибора в меню конфигурирования.
Конфигурирование параметров прибора может осуществляться как с клавиатуры через меню, так и с помощью персонального компьютера с подключением через преобразователь интерфейсов USB-RS485.
Применение дополнительных модулей и внешних блоков позволяет увеличить количество и мощность подключаемых оповещателей, получить дополнительные релейные выходы, организовать контролируемый доступ в помещения, а также передать на ПЦН информацию по протоколу Ademco Contact-ID.
Прибор предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Конструкция прибора не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.
|
Количество ШС 4 |
Максимально допустимые токи и напряжения: |
|
Количество разделов 4 |
- выход для питания извещателей 12В/1.2А |
|
Способ управления режимами работы кнопка; ключ ТМ |
- релейного выхода 24В/2А |
|
Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet |
Напряжение питания, B: |
|
Длительность звучания выносного звукового оповещателя, мин программируется |
- от сети переменного тока 130…280 |
|
Напряжение на клеммах для подключения ШС, В: |
- от дополнительного источника 12 |
|
- в дежурном режиме 17 |
Ток потребления, мА: |
|
- при разомкнутом состоянии ШС 20 |
- при питании от встроенного аккумулятора, мА 130 |
|
Ток ШС в дежурном режиме, мА 2 |
Кол-во устанавливаемых аккумуляторов 1 |
|
Номинальное сопротивление выносного резистора, кОм 7.5 |
Емкость аккумулятора, А·ч 7 |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 |
Материал корпуса Пластик |
|
Параметры информационных выходов: |
Диапазон рабочих температур, °С -30…+55 |
|
- кол-во выходов типа "Открытый коллектор" 4 |
Габаритные размеры. мм 345х180х90 |
|
- кол-во выходов типа "Сухой контакт" 3 |
Количество ШС
4
Количество разделов
4
Способ управления режимами работы
кнопка; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
RS-485; Ethernet
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
17
- при разомкнутом состоянии ШС
20
Ток ШС в дежурном режиме, мА
2
Номинальное сопротивление выносного резистора, кОм
7.5
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
4
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- выход для питания извещателей
12В/1.2А
- релейного выхода
24В/2А
Напряжение питания, B:
- от сети переменного тока
130…280
- от дополнительного источника
12
Ток потребления, мА:
- при питании от встроенного аккумулятора, мА
130
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, А·ч
7
Материал корпуса
Пластик
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры. мм
345х180х90
