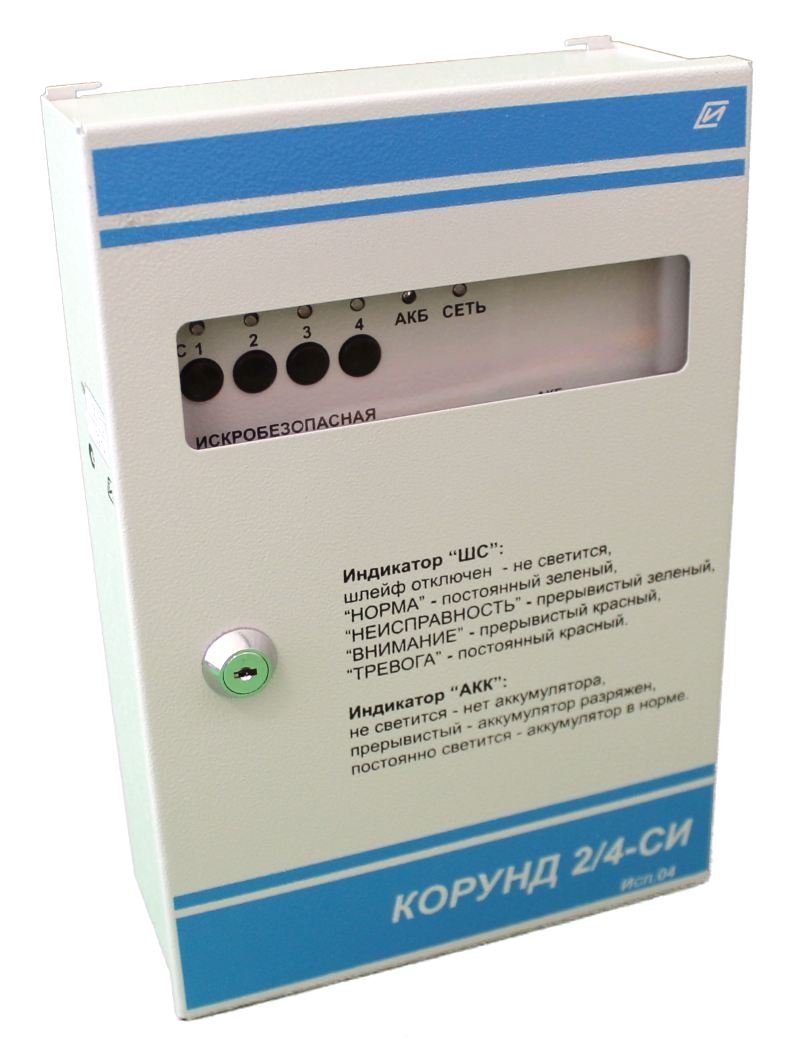

Прибор приемно-контрольный охранно-пожарный взрывозащищенный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Прибор предназначен для приема и отображения извещений “Норма”, “Внимание”, “Пожар”, “Проникновение” и “Неисправность”, поступающих от пожарных и охранных извещателей по шлейфам сигнализации и управления звуковым и световым оповещателями, трансляции тревожных извещений на ПЦН, выдачи стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения.
Особенности
- световая и звуковая индикация;
- формирование стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения при пожаре;
- контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
- контроль исправности цепей внешних оповещателей звукового и светового;
- контроль вскрытия прибора;
- контроль состояния встроенной аккумуляторной батареи, а также ее заряд в процессе эксплуатации;
|
Количество ШС 4 |
- релейного выхода 250В/100мА |
|
Способ управления режимами работы внешний выключатель |
Напряжение питания, B: |
|
Длительность звучания выносного звукового оповещателя, мин без ограничения |
- от сети переменного тока 220 |
|
Напряжение на клеммах для подключения ШС, В: |
- от встроенного источника резервного питания 12 |
|
- в дежурном режиме 16…24 |
Ток потребления, мА: |
|
- при разомкнутом состоянии ШС 24 |
- при питании от внешнего источника питания 290 |
|
Ток ШС в дежурном режиме, мА 3 |
Потребляемая мощность: |
|
Номинальное сопротивление выносного резистора, кОм 4.7 |
- от сети переменного тока 20 ВА |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 |
Кол-во устанавливаемых аккумуляторов 1 |
|
Параметры информационных выходов: |
Емкость аккумулятора, А·ч 7 |
|
- кол-во выходов типа "Открытый коллектор" 2 |
Материал корпуса Металл |
|
- кол-во выходов типа "Сухой контакт" 6 |
Степень защиты IP20 |
|
Максимально допустимые токи и напряжения: |
Диапазон рабочих температур, °С -30…+50 |
|
- на выходе "звуковой оповещатель" 15В/1А |
Габаритные размеры. мм 240х180х85 |
|
- на выходе "световой оповещатель" 15В/1А |
Количество ШС
4
Способ управления режимами работы
внешний выключатель
Длительность звучания выносного звукового оповещателя, мин
без ограничения
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
16…24
- при разомкнутом состоянии ШС
24
Ток ШС в дежурном режиме, мА
3
Номинальное сопротивление выносного резистора, кОм
4.7
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
2
- кол-во выходов типа "Сухой контакт"
6
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
15В/1А
- на выходе "световой оповещатель"
15В/1А
- релейного выхода
250В/100мА
Напряжение питания, B:
- от сети переменного тока
220
- от встроенного источника резервного питания
12
Ток потребления, мА:
- при питании от внешнего источника питания
290
Потребляемая мощность:
- от сети переменного тока
20 ВА
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, А·ч
7
Материал корпуса
Металл
Степень защиты
IP20
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры. мм
240х180х85
