Система охранно-пожарной сигнализации на базе адресного радиоканального прибора GSM охраны "ВС-ПК ВЕКТОР-АР GSM-100"
Описание решения
Описание в pdfТиповое решение построения системы охранно-пожарной сигнализации, соответствующей требованиям нормативных документов, основано на беспроводном оборудовании "ВС ВЕКТОР-АР" компании "ВЕРСЕТ".
Назначение
Система предназначена для защиты охраняемого объекта от несанкционированного проникновения и от пожара, контроля температуры на объекте, оповещения о тревожных событиях на объекте, отправки сообщений о событиях на телефоны пользователей и на пультовую систему «ВЕТТА-50 GSM» производства компании "ВЕРСЕТ".
В основе представленного комплекта оборудования - прибор «ВС-ПК ВЕКТОР-АР GSM-100» с GSM коммуникатором (далее – прибор), который может работать как автономно, так и совместно с пультовой системой передачи извещений «ВЕТТА-50 GSM». Использование беспроводных технологий прибора позволяет оперативно с малыми затратами развернуть современную систему безопасности.
Система позволяет:
- посылать на телефоны пользователей информацию о состоянии объекта, о возникновении тревожных ситуаций;
- пользователи могут дистанционно управлять прибором: ставить и снимать его зоны с охраны, с помощью команд с телефона включать и выключать реле прибора;
- измерять температуру в помещении по трем каналам (цифровые термометры поставляются отдельно) и передавать эту информацию на телефоны пользователей.
- отдельно стоит отметить возможность передачи по GSM-каналу информации от прибора на станцию мониторинга «ВЕТТА-50 GSM». На эту станцию может стекаться информация от 50-ти приборов GSM-охраны производства компании «ВЕРСЕТ». Это хорошее решение для коллективной охраны дачного поселка, гаражного общества, квартир в подъезде и многого другого.
Емкость системы
- общее количество радиоканальных извещателей - до 32,
- общее количество радиоканальных оповещателей - до 16
- общее количество радиоканальных брелков управления - до 16.
- 16 адресных зон охраны. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон.
- прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели.
- прибор имеет две зоны проводного оповещения – выходы для подключения одного светового оповещателя и одного звукового оповещателя.
- к прибору может быть подключен считыватель электронных ключей Touch Memory или электронная клавиатура «Портал-Р» производства НПО «Сибирский Арсенал».
Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью двухстороннего обмена данными по радиоканалу на частоте 433 МГц.
Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
- быстрое развертывание системы
- экономия на отсутствии проводного монтажа
- обеспечение охраны в труднодоступных для проводных систем местах
- простой монтаж системы, не наносит ущерба интерьерам, позволяет легко менять конфигурацию охраны
- простой и удобный интерфейс прибора; быстрая настойка прибора для работы
- возможность объединения зон охраны в разделы
- управление зонами и разделами с помощью клавиатуры, радиоканальных брелков, ключей ТМ
- система поддерживает работу до 32-х радиоканальных устройств (радиоканальных извещателей и оповещателей, тревожных кнопок)
- подключение к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану
- через устройство передачи извещений «ВС-ПИ ВЕКТОР» к прибору можно подключать приборы и датчики других производителей, имеющие выход типа “сухой контакт»
- прибор ведет и сохраняет в электронной памяти журнал событий, который доступен при подключении прибора к компьютеру через USB интерфейс (встроен в прибор)
- управление зонами охраны прибора возможно с помощью радиоканальных брелков и кодонаборных панелей, а также ключей ТМ
Схема построения

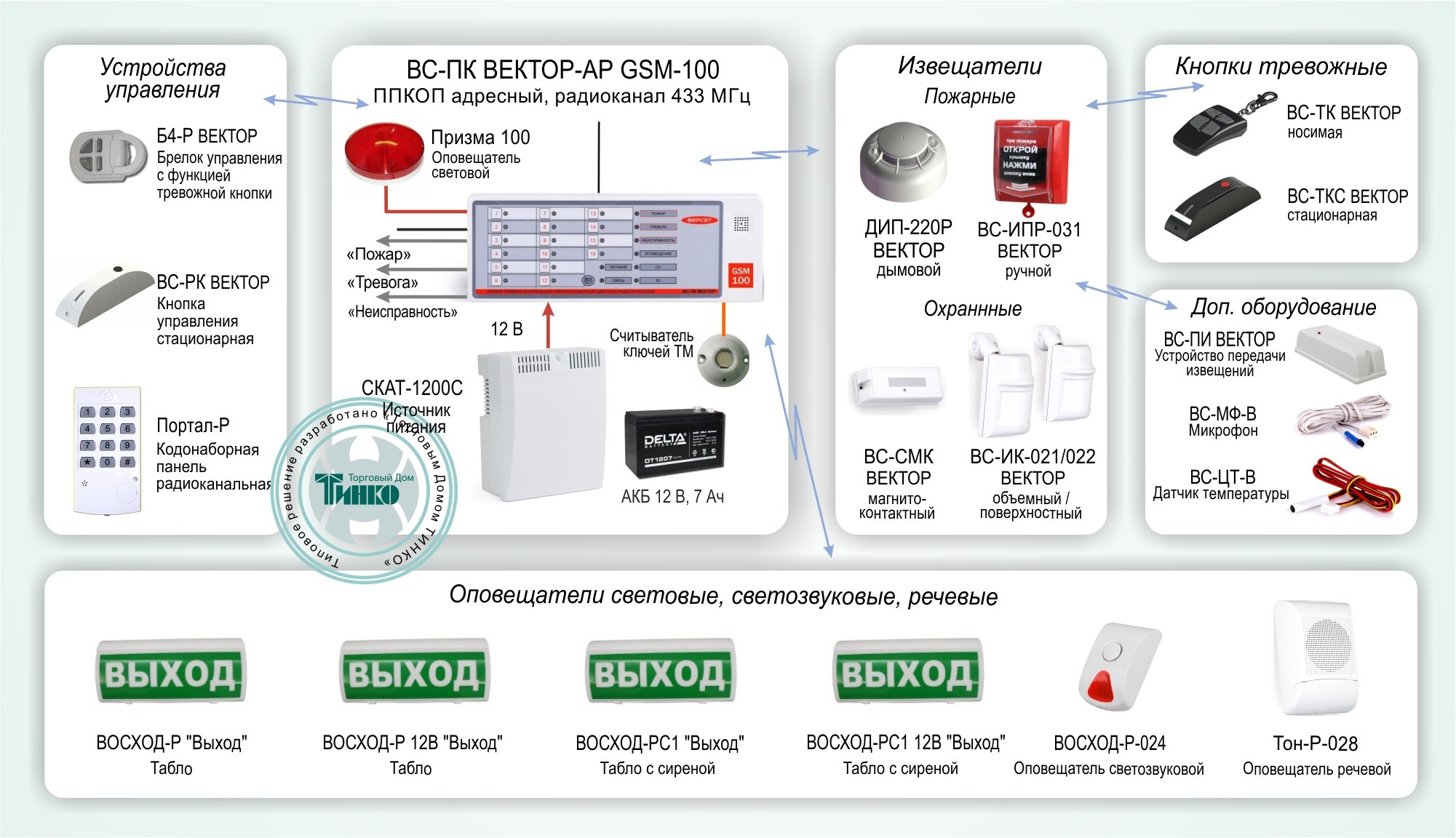

Схема построения автономной радиоканальной адресной системы ОПС
