Источник вторичного электропитания резервированный с креплением на DIN рейку
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

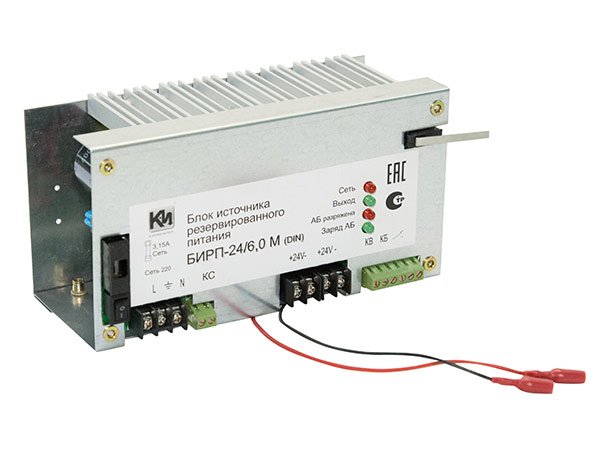

Блок источника резервированного питания БИРП М (DIN) предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.
При отсутствии напряжения в сети переменного тока блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи.
Блок соответствует требованиям: «Технический регламент о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123- ФЗ), ГОСТ Р 53325-2012 « Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
Блок обеспечивает автоматическое отключение и заряд АБ, а также защиту от неправильного подключения (переполюсовки) аккумуляторной батареи.
Блок снабжен электронными защитами от короткого замыкания и превышения выходного напряжения.
В блоке предусмотрены информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)», выходы «Контроль выхода (КВ)» и «Тампер» для передачи информации во внешние цепи о наличии сетевого напряжения, напряжения АКБ, выходного напряжения и о вскрытии корпуса соответственно.
Особенности
- крепление на DIN рейку 35мм;
- три информационных выхода;
- автоматическая защита от перегрузки и от короткого замыкания короткого замыкания;
- защита от неправильного подключения АБ (переполюсовка);
- защита АБ от глубокого разряда;
- защита от превышения выходного напряжения;
- сетевой выключатель;
- колодки барьерного типа.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 6 |
|
Световая индикация "Наличие сети"; "Выход"; "Состояние АКБ - Разряжена"; "Состояние АКБ - Заряд" |
- максимальный при наличии основного питания 6.2 |
|
Диагностические выходы тип "СК": "Наличие сети"; "Контроль АКБ"; "Нагрузка"; "Тампер корпуса" |
Тип используемого аккумулятора 12 В 12 А·ч |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 2 |
|
- от сети переменного тока 150…242 |
Защита от короткого замыкания Есть |
|
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
|
- при питании от сети переменного тока, А 1.2 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20…22 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А 0.6…0.8 |
|
- при питании от сети переменного тока 24 |
Степень защиты IP30 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 |
Диапазон рабочих температур, °С -10…+40 |
|
Выходной ток, А: |
Габаритные размеры. мм 190х100х90 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Выход"; "Состояние АКБ - Разряжена"; "Состояние АКБ - Заряд"
Диагностические выходы
тип "СК": "Наличие сети"; "Контроль АКБ"; "Нагрузка"; "Тампер корпуса"
Напряжение питания, B:
- от сети переменного тока
150…242
Потребляемый ток:
- при питании от сети переменного тока, А
1.2
Выходное напряжение, В:
- при питании от сети переменного тока
24
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
50
Выходной ток, А:
- номинальный при наличии основного питания
6
- максимальный при наличии основного питания
6.2
Тип используемого аккумулятора
12 В 12 А·ч
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20…22
Ток заряда аккумуляторной батареи, А
0.6…0.8
Степень защиты
IP30
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры. мм
190х100х90
