Клеммные коробки КСМР с муфтами МВ-М(РКн) (металлорукав-коробка)
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт МВ-М (РКн) с обеспечением степени защиты соединения IP54.
Применение муфт вводных МВ-М (РКн) обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукавом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.
Особенности

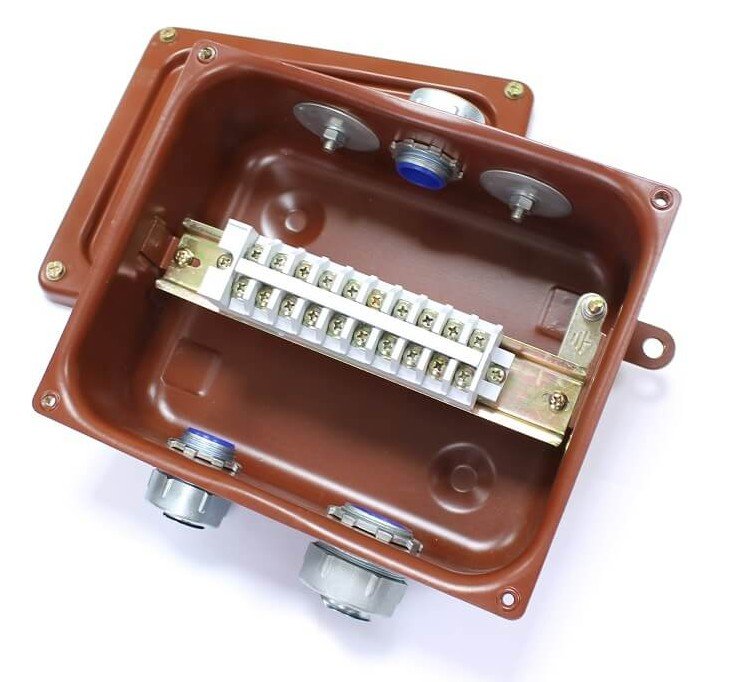

Конструкция коробки для металлорукава представляет собой корпус с установленным клеммным блоком на DIN-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.
На корпусе соединительной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.
На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепёжных изделий или сварки.
|
Количество клемм 10 |
Материал Оцинкованная сталь |
|
Максимальное сечение присоединяемых проводов, мм² 4 |
Степень защиты IP54 |
|
Количество кабельных вводов 4 |
Диапазон рабочих температур, °С -40…+60 |
|
Диаметр кабельного ввода Муфта вводная МВ-М (РКн)-20 (2 шт.) Муфта вводная МВ-М (РКн)-25 (1 шт.) Заглушка метал. D25 (3 шт) + D32 (1 шт) |
Габаритные размеры. мм 238х112х100 |
Количество клемм
10
Максимальное сечение присоединяемых проводов, мм²
4
Количество кабельных вводов
4
Диаметр кабельного ввода
Муфта вводная МВ-М (РКн)-20 (2 шт.) Муфта вводная МВ-М (РКн)-25 (1 шт.) Заглушка метал. D25 (3 шт) + D32 (1 шт)
Материал
Оцинкованная сталь
Степень защиты
IP54
Диапазон рабочих температур, °С
-40…+60
Габаритные размеры. мм
238х112х100
