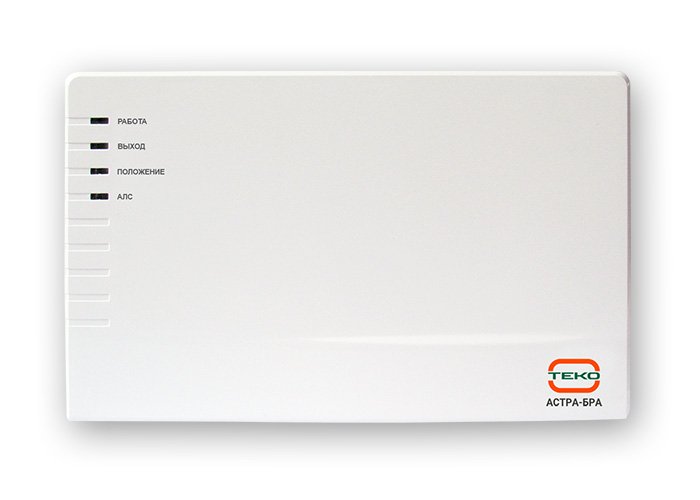

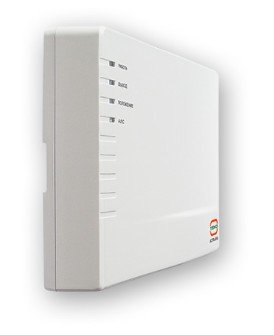

Блок реле проводной адресный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Блок реле адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В.
Особенности
- работа в адресной линии связи, формируемой расширителем проводным адресным;
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по адресной линии связи;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация;
- тест клапана;
- работа в двух режимах- режим «Клапан» и режим «Блок реле».
|
Параметры релейных выходов: |
Напряжение питания, B: |
|
- кол-во релейных выходов 1 |
- по двухпроводной линии связи 6…27.6 |
|
- тип релейных выходов 2 силовых выхода |
- от сети переменного тока 187…242 |
|
- коммутируемое напряжение, В 250 |
Ток потребления, мА: |
|
- коммутируемый ток, А 1 |
- по соединительной линии 0.5 |
|
- ток контроля исправности цепей, мА 0.6 |
Степень защиты IP30 |
|
Внешние интерфейсы для обмена, программирования и управления: |
Диапазон рабочих температур, °С -30…+55 |
|
- адресная линия связи 1 |
Габаритные размеры. мм 216х135х39 |
Параметры релейных выходов:
- кол-во релейных выходов
1
- тип релейных выходов
2 силовых выхода
- коммутируемое напряжение, В
250
- коммутируемый ток, А
1
- ток контроля исправности цепей, мА
0.6
Внешние интерфейсы для обмена, программирования и управления:
- адресная линия связи
1
Напряжение питания, B:
- по двухпроводной линии связи
6…27.6
- от сети переменного тока
187…242
Ток потребления, мА:
- по соединительной линии
0.5
Степень защиты
IP30
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры. мм
216х135х39
