Решение основано на построении объектовой системы ОПС (далее – система) в составе программно-аппаратного комплекса (ПАК) «Астра», реализованной на базе оборудования компании «ТЕКО».
В ПАК входят: сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО).
Система позволяет:
- контролировать состояние радиоканальных извещателей: объектовый прибор УОО Security Hub (SH) обменивается данными с извещателями в диапазоне частот 434,42МГц по протоколу «Астра-РИ-М» и поддерживает максимум 32 радиодатчика
- контролировать состояние проводных извещателей охранного и технологического типов: УОО имеет 4 программируемых ВХОДА (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных извещателей.
Клеммы CONx- могут быть запрограммированы как ВЫХОД "открытый коллектор": - для подключения сирены, сигнальной лампы; - для управления освещением и вентиляцией через УК-ВК/03
- дистанционно контролировать температуру воздуха
- предотвратить протечку воды
- с помощью Wi-Fi камеры вести запись и просмотр видео с видеоподтверждением по тревожному событию от извещателей системы. Интеграция с видеосервисом "Ivideon".
- принимать сигналы от извещателей и передавать уведомления: пользователям с помощью приложения для смартфона и на пульт централизованной охраны.
Постановка под охрану и снятие с охраны может осуществляться с помощью брелоков, считывателя и дистанционно с помощью мобильного приложения на смартфоне.
Настройка и управление УОО производится с помощью:
- бесплатного мобильного приложения «Security Hub» (Android и iOS);
- веб приложения https://cloud.security-hub.ru/;
- бесплатного программного обеспечения для организации пульта централизированной охраны (АРМ ПАК Астра).
Электропитание УОО осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В,
- от резервного источника электропитания c номинальным напряжением 12 В ч,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки).
Для обеспечения резервирования электропитания внутри контроллера имеется держатель батареи и разъем для подключения литий-ионной (Li-Ion) аккумуляторной батареи типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью до 700 мА/ч (входит в комплект поставки).
При централизованной охране объектов УОО осуществляет передачу извещений на ПЦО:
- по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM.
При автономной охране объекта на базе УОО «Security Hub» (без подключения к ПЦО) при срабатывании извещателей будет включаться звуковой оповещатель (сирена) и световой сигнал тревоги. В этом случае собственник получит PUSH-уведомление на смартфоне.
Система предназначена для защиты квартир, жилых домов, учреждений, магазинов и других объектов.
Описание решения
Описание в pdf
Решение основано на построении объектовой системы ОПС (далее – система) в составе программно-аппаратного комплекса (ПАК) «Астра», реализованной на базе оборудования компании «ТЕКО».
В ПАК входят: сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО).
Система позволяет:
- контролировать состояние радиоканальных извещателей: объектовый прибор УОО Security Hub (SH) обменивается данными с извещателями в диапазоне частот 434,42МГц по протоколу «Астра-РИ-М» и поддерживает максимум 32 радиодатчика
- контролировать состояние проводных извещателей охранного и технологического типов: УОО имеет 4 программируемых ВХОДА (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных извещателей.
Клеммы CONx- могут быть запрограммированы как ВЫХОД "открытый коллектор": - для подключения сирены, сигнальной лампы; - для управления освещением и вентиляцией через УК-ВК/03
- дистанционно контролировать температуру воздуха
- предотвратить протечку воды
- с помощью Wi-Fi камеры вести запись и просмотр видео с видеоподтверждением по тревожному событию от извещателей системы. Интеграция с видеосервисом "Ivideon".
- принимать сигналы от извещателей и передавать уведомления: пользователям с помощью приложения для смартфона и на пульт централизованной охраны.
Постановка под охрану и снятие с охраны может осуществляться с помощью брелоков, считывателя и дистанционно с помощью мобильного приложения на смартфоне.
Настройка и управление УОО производится с помощью:
- бесплатного мобильного приложения «Security Hub» (Android и iOS);
- веб приложения https://cloud.security-hub.ru/;
- бесплатного программного обеспечения для организации пульта централизированной охраны (АРМ ПАК Астра).
Электропитание УОО осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В,
- от резервного источника электропитания c номинальным напряжением 12 В ч,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки).
Для обеспечения резервирования электропитания внутри контроллера имеется держатель батареи и разъем для подключения литий-ионной (Li-Ion) аккумуляторной батареи типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью до 700 мА/ч (входит в комплект поставки).
При централизованной охране объектов УОО осуществляет передачу извещений на ПЦО:
- по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
- по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM.
При автономной охране объекта на базе УОО «Security Hub» (без подключения к ПЦО) при срабатывании извещателей будет включаться звуковой оповещатель (сирена) и световой сигнал тревоги. В этом случае собственник получит PUSH-уведомление на смартфоне.
Система предназначена для защиты квартир, жилых домов, учреждений, магазинов и других объектов.
- 2 канала передачи данных на пульт: Ethernet и GPRS
- является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет
- возможность применения как проводных извещателей, так и беспроводных
- систему ОПС можно расширить беспроводными датчиками протечки воды, задымления и др.
- интеграция с видеосервисом "Ivideon"
- с помощью мобильного приложения пользователь будет в курсе всего, что происходит дома, где бы он ни был, в любой точке мира
- все изделия проходят сертификацию в аккредитованных лабораториях и соответствуют основным ГОСТам назначения, безопасности и электромагнитной совместимости

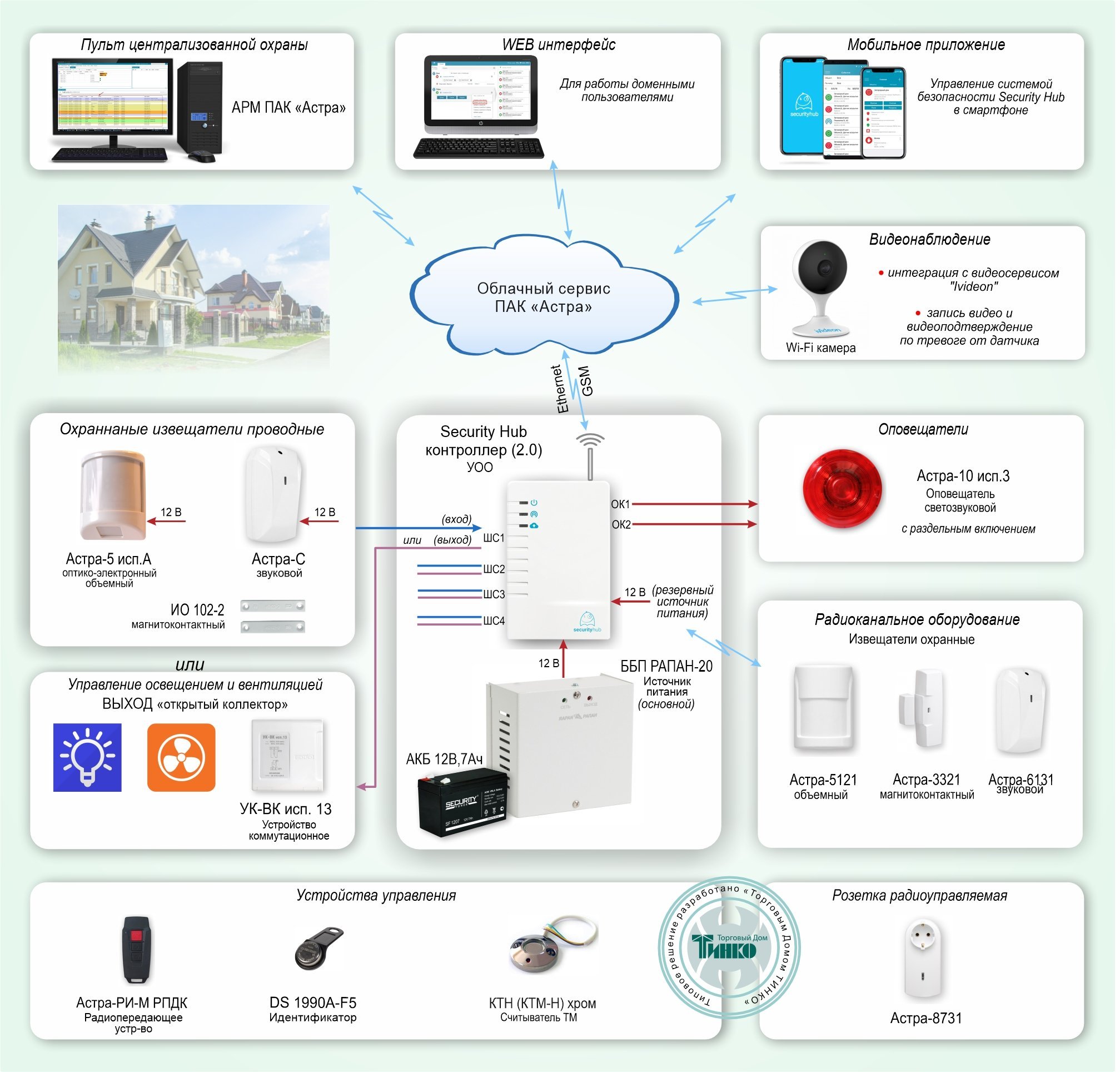

Схема построения
Схема GSM-сигнализации Security Hub для охраны квартир, загородных домов, офисов
