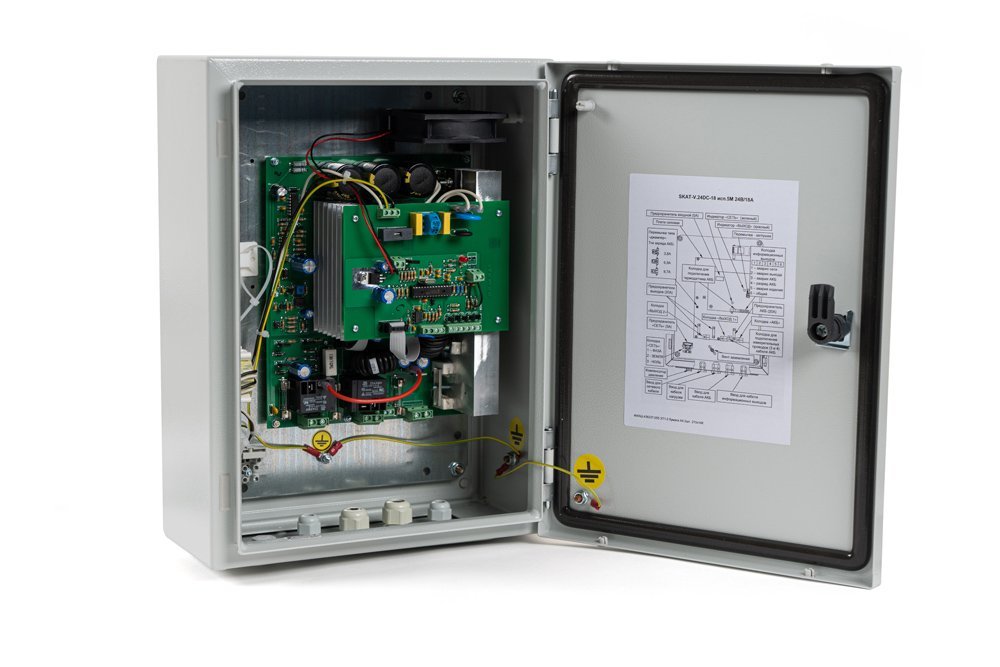

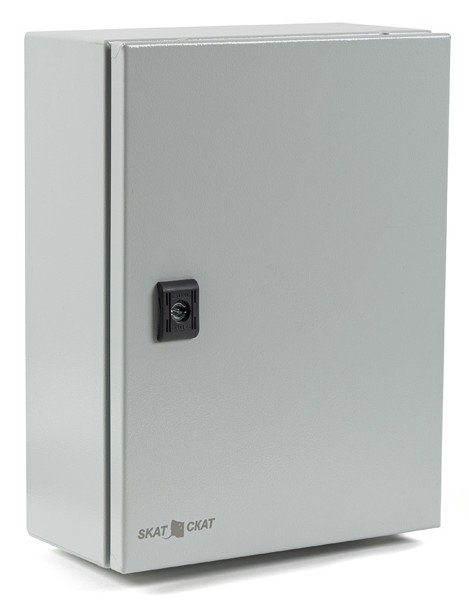

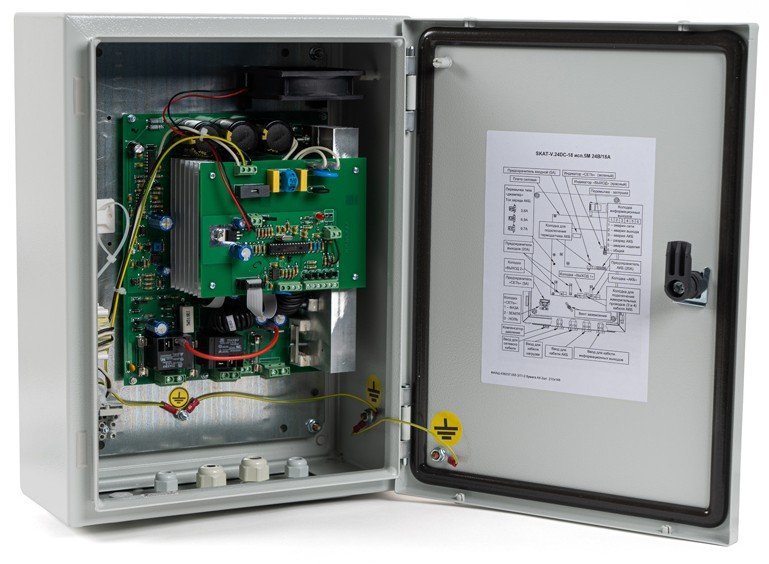

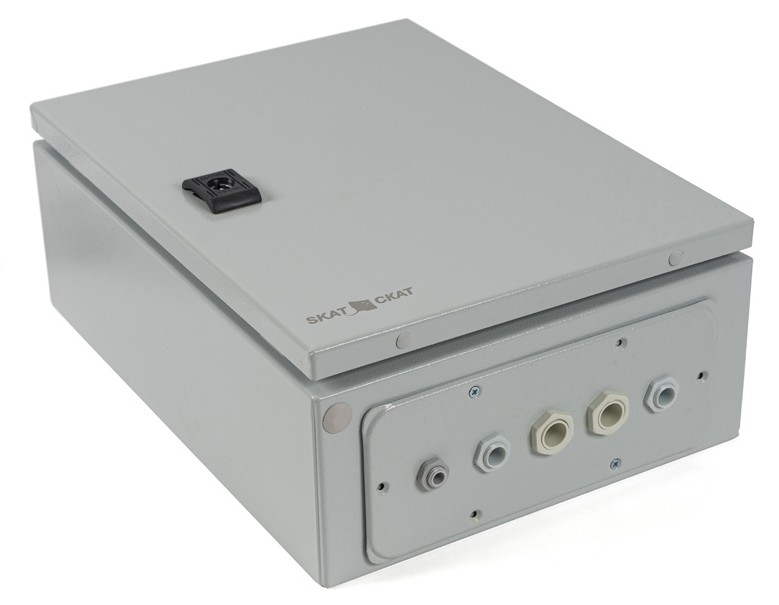

Источник вторичного электропитания резервированный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи.
Особенности
- температурная компенсация напряжения заряда АКБ при наличии питающей сети;
- автоматический переход в режим резервного питания при отключении электрической сети;
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда путем отключения нагрузки от АКБ;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режима работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- подключение внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор» для внешних устройств автоматики или цепей индикации;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
|
Тип устройства Источник бесперебойного питания |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 150/100 |
|
Световая индикация "Нагрузка" |
Выходной ток, А: |
|
Диагностические выходы тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; "Нагрузка" |
- номинальный при наличии основного питания 18 |
|
Напряжение питания, B: |
- максимальный при наличии основного питания 20 |
|
- от сети переменного тока 180…250 |
Тип используемого аккумулятора 12 В 17…250 А·ч |
|
Потребляемая мощность: |
Количество аккумуляторов, шт 2 |
|
- от сети переменного тока 20 ВА |
Защита от короткого замыкания Есть |
|
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
|
- при питании от резервного источника питания, А 0.25 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.8…21.2 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А 9.7; 6.9; 3.8 |
|
- при питании от сети переменного тока 27.3…27.7/47…48 |
Степень защиты IP65 |
|
- при питании от аккумуляторной батареи 21…27.5/47…48 |
Диапазон рабочих температур, °С -40…+50 |
Тип устройства
Источник бесперебойного питания
Световая индикация
"Нагрузка"
Диагностические выходы
тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
180…250
Потребляемая мощность:
- от сети переменного тока
20 ВА
Потребляемый ток:
- при питании от резервного источника питания, А
0.25
Выходное напряжение, В:
- при питании от сети переменного тока
27.3…27.7/47…48
- при питании от аккумуляторной батареи
21…27.5/47…48
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
150/100
Выходной ток, А:
- номинальный при наличии основного питания
18
- максимальный при наличии основного питания
20
Тип используемого аккумулятора
12 В 17…250 А·ч
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20.8…21.2
Ток заряда аккумуляторной батареи, А
9.7; 6.9; 3.8
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+50
