Типовое решение: ТСН-022

ТСН-022 / Система прослушивания и записи аудио и видео сигналов в конференц-зале

Система прослушивания и записи аудио и видео сигналов в конференц-зале

Код: 289492
Производитель: STELBERRY
Функционал: Типовое решение ТСН
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

55 414,64 /
Цена с учетом скидки
57 510,46 /
Розничная цена
55 414,64 /
57 510,46 /

Типовое решение основано на построении системы видеонаблюдения в помещении конференц-зала с возможностью записи разговоров и контроля качества звука. Решение реализовано на базе оборудования STELBERRY и Hikvision.

Назначение
Система предназначена для визуального и аудио контроля помещений при проведении конференций, семинаров, совещаний с возможностью их разбора и анализа после проведения мероприятия. Информация может быть сохранена на карте памяти видеокамеры. Для проведения онлайн конференций настройка трансляции производится с ноутбука через ПО ivms 4200.

В решении использованы:
1.    Купольная 2 Мп IP-камера Hikvision DS-2CD2127G2-SU(C) (2.8мм) с широким углом обзора, видеоаналитикой, аудио и тревожным входом/выходом. Одним из преимуществ данной камеры является возможность подключить на линейный вход внешний микрофон. Камера позволяет использовать MicroSD до 128 Гб для записи видео и аудио в автономном режиме.
2.    STELBERRY M-90 - активный всенаправленный микрофон для записи разговоров с высоким качеством звука. В решении использованы 4 микрофона M-90: 2 – на столе переговоров, 1 – на трибуне докладчика, 1 – около интерактивной доски.
3.    Аудиомикшер STELBERRY MX-305 - для смешивания сигналов с 4-х любых микрофонов располагается на столе оператора. Разместив микрофоны в разных частях помещения и подключив их к аудиомикшеру, можно отчётливо услышать все разговоры в комнате. Для записи разговоров выходной сигнал аудиомикшера можно подать на аудиовход IP-камеры. Для удобного контроля и настройки звука аудиомикшер MX-305 оснащён выходом для наушников. Аудиомикшер осуществляет питание микрофонов.
4.    Бесплатное программное обеспечение Stelberry Sound Test поможет настроить правильный уровень звука.
5.    Блок питания для аудиооборудования БП-3А,
6.    Экранированный кабель ШВЭВ 3х0,12:
-  для подключения аудиомикшера к аудио входу IP камеры
-  от 4-х микрофонов до аудиомикшера.
7.     Для передачи питания и сигнала по одному кабелю витой пары ParLan U/UTP Cat5e 4х2х0,52 PVC в решении используется PoE коммутатор TL-SG1005P.

Описание решения

Описание в pdf

Типовое решение основано на построении системы видеонаблюдения в помещении конференц-зала с возможностью записи разговоров и контроля качества звука. Решение реализовано на базе оборудования STELBERRY и Hikvision.

Назначение
Система предназначена для визуального и аудио контроля помещений при проведении конференций, семинаров, совещаний с возможностью их разбора и анализа после проведения мероприятия. Информация может быть сохранена на карте памяти видеокамеры. Для проведения онлайн конференций настройка трансляции производится с ноутбука через ПО ivms 4200.

В решении использованы:
1.    Купольная 2 Мп IP-камера Hikvision DS-2CD2127G2-SU(C) (2.8мм) с широким углом обзора, видеоаналитикой, аудио и тревожным входом/выходом. Одним из преимуществ данной камеры является возможность подключить на линейный вход внешний микрофон. Камера позволяет использовать MicroSD до 128 Гб для записи видео и аудио в автономном режиме.
2.    STELBERRY M-90 - активный всенаправленный микрофон для записи разговоров с высоким качеством звука. В решении использованы 4 микрофона M-90: 2 – на столе переговоров, 1 – на трибуне докладчика, 1 – около интерактивной доски.
3.    Аудиомикшер STELBERRY MX-305 - для смешивания сигналов с 4-х любых микрофонов располагается на столе оператора. Разместив микрофоны в разных частях помещения и подключив их к аудиомикшеру, можно отчётливо услышать все разговоры в комнате. Для записи разговоров выходной сигнал аудиомикшера можно подать на аудиовход IP-камеры. Для удобного контроля и настройки звука аудиомикшер MX-305 оснащён выходом для наушников. Аудиомикшер осуществляет питание микрофонов.
4.    Бесплатное программное обеспечение Stelberry Sound Test поможет настроить правильный уровень звука.
5.    Блок питания для аудиооборудования БП-3А,
6.    Экранированный кабель ШВЭВ 3х0,12:
-  для подключения аудиомикшера к аудио входу IP камеры
-  от 4-х микрофонов до аудиомикшера.
7.     Для передачи питания и сигнала по одному кабелю витой пары ParLan U/UTP Cat5e 4х2х0,52 PVC в решении используется PoE коммутатор TL-SG1005P.

Достоинства
  • сенсорное меню аудиомикшера MX-305 позволяет отрегулировать усиление каждого канала
  • высокая разборчивость речи при записи разговоров, что достигается наличием у микрофона M-90 двух фильтров: высоких и низких частот
  • бесплатное программное обеспечение
  • использование экранированного кабеля ШВЭВ 3х0,12, который рекомендуется использовать для систем видеонаблюдения
Особенности
  • производитель камер заложил возможность выбирать различные аудио кодеки, позволяющие получить высокое качество звука. Для видеокамер Hikvision рекомендован кодек MP2L2: высокое качество, умеренное сжатие
  • уровень чувствительности необходимо регулировать «по месту», после установки микрофона. Недопустима предварительная регулировка в другом помещении, так как уровень окружающих шумов в каждом отдельно взятом помещении индивидуально

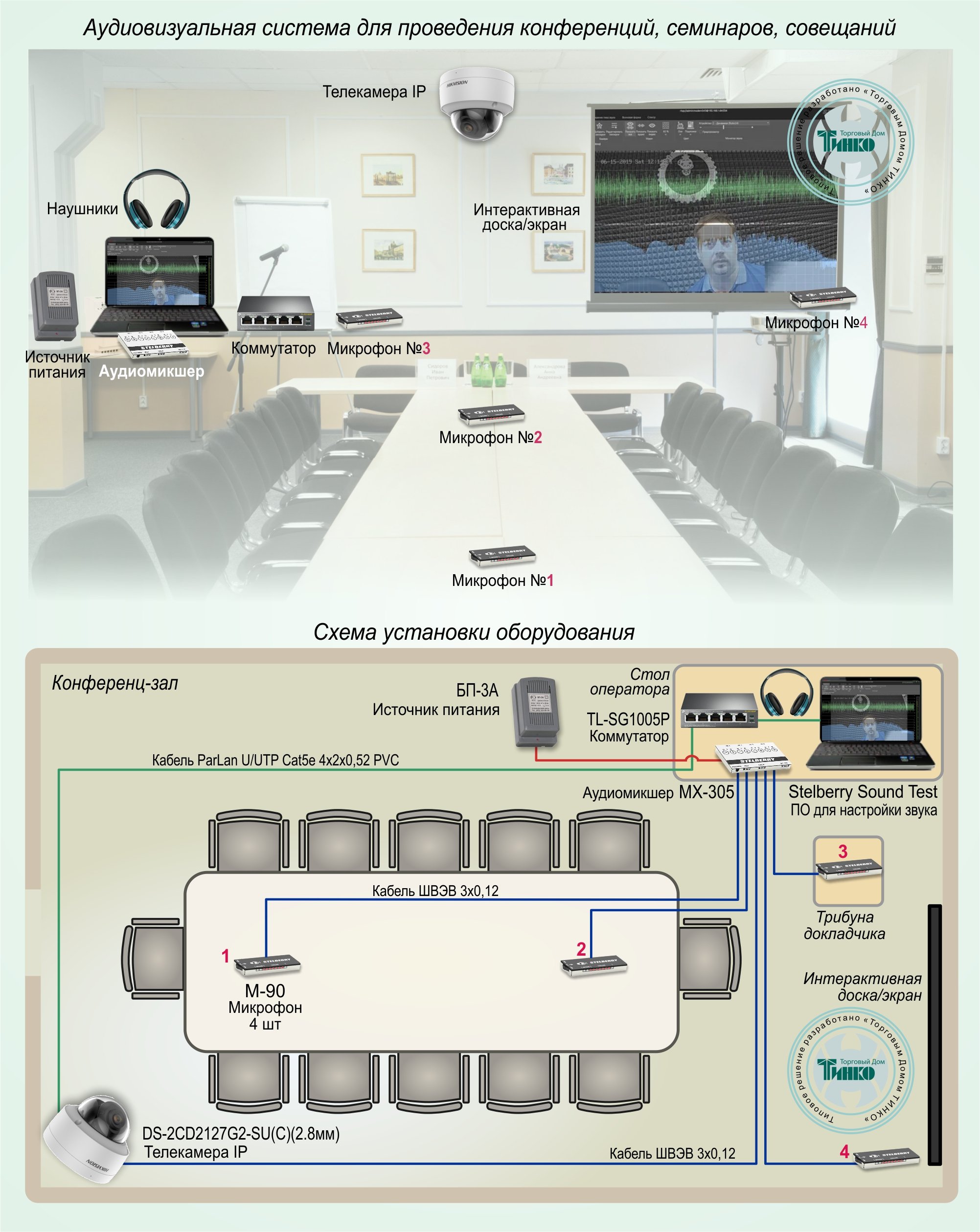

Схема построения

Схема построения системы аудиовизуального контроля помещения

Схема построения системы аудиовизуального контроля помещения
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
