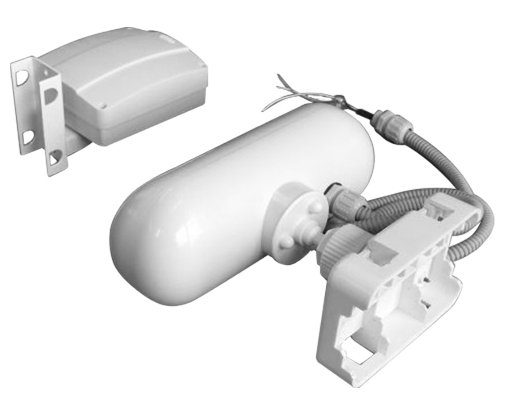

Извещатель радиоволновой однопозиционный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Однопозиционный извещатель предназначен для обнаружения движения человека и используется в качестве средства охранной сигнализации на открытых площадках или в помещениях. Может устанавливаться вдоль заграждений и стен. Удобен для охраны крыш зданий и складов.
Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.
Извещатель имеет два варианта применения для охраны:
вариант «штора» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;
вариант «площадь» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.
Особенности
Для отображения состояния извещателя по интерфейсу RS-485 на стационарном пункте охраны используется ПК.
Для настройки извещателя по интерфейсу RS-485 в полевых условиях на рубеже охраны используется ПН. В качестве ПН может быть использован любой мобильный ПК (ноутбук, нетбук и пр.) с операционной системой Windows XP (или выше) и установленным специализированным ПО. ПО на диске поставляются в комплекте
извещателя.
Для сопряжения интерфейса RS-485 c интерфейсом USB ПН или ПК используется преобразователь интерфейса RS-485/USB любых фирм-производителей. Преобразователь обязательно должен поддерживать скорость 115200 бит/с.
По дополнительному заказу в комплектность извещателя может быть введен преобразователь интерфейса USB/RS-485 VFD USB01 фирмы Delta c кабелем для подключения к ПН и ПК и программным драйвером.
Внимание! Извещатель не имеет внешних органов управления. Юстировка и настройка параметров извещателя может быть произведена только с помощью ПК или ПН по интерфейсу RS-485.
Тип извещателя 4-х проводный |
- коммутируемый ток, А 0.1 |
Рабочая частота, МГц 24150±100 |
- тампер есть |
Программирование RS485 |
Выходной интерфейс RS485 |
Параметры зоны обнаружения: |
Время технической готовности после подачи питания, с 30 |
- дальность, м 4.2…50 |
Напряжение питания, B: |
- ширина, м зависит от типа зоны обнаржуения ("площадь" или "штора") |
- от внешнего источника питания 8…30 |
Обнаруживаемая скорость движения, м/сек 0.1…10 |
Ток потребления, мА: |
Параметры тревожного выхода: |
- не более 50 |
- тип контактов нормально-замкнутые |
Степень защиты IP54 |
- длительность тревожного извещения, сек 10 |
Диапазон рабочих температур, °С -60…+65 |
- коммутируемое напряжение, В 72 |
Габаритные размеры. мм 240х200х100 |
Тип извещателя
4-х проводный
Рабочая частота, МГц
24150±100
Программирование
RS485
Параметры зоны обнаружения:
- дальность, м
4.2…50
- ширина, м
зависит от типа зоны обнаржуения ("площадь" или "штора")
Обнаруживаемая скорость движения, м/сек
0.1…10
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
10
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.1
- тампер
есть
Выходной интерфейс
RS485
Время технической готовности после подачи питания, с
30
Напряжение питания, B:
- от внешнего источника питания
8…30
Ток потребления, мА:
- не более
50
Степень защиты
IP54
Диапазон рабочих температур, °С
-60…+65
Габаритные размеры. мм
240х200х100
