Датчик положения магнитогерконовый взрывозащищённый
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

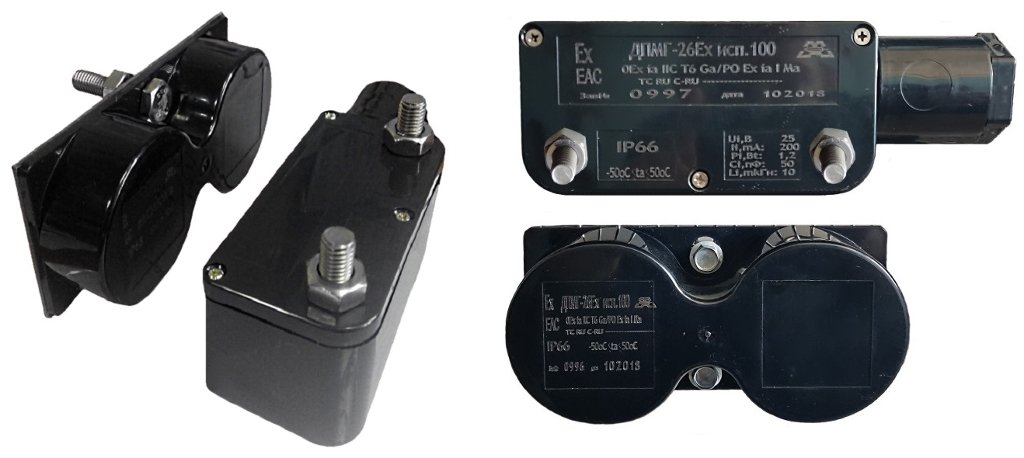

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.
Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Дополнительное оборудование
290893 К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290895 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290892 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
290894 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
|
Маркировка по взрывозащите 0Ex ia IIC T6 Ga/РО Ex ia I Ma |
- максимальный коммутируемый ток, мА 200 |
|
Тип контактов НЗ |
Степень защиты IP66 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -50…+50 |
|
- при размыкании контактов, более 160 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 100 |
- корпус геркона 160х55х52 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 150х70х38 |
|
- максимальное коммутируемое напряжение, В 25 |
Масса, не более, кг 0.155 |
Маркировка по взрывозащите
0Ex ia IIC T6 Ga/РО Ex ia I Ma
Тип контактов
НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
160
- при замыкании контактов, менее
100
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
25
- максимальный коммутируемый ток, мА
200
Степень защиты
IP66
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- корпус геркона
160х55х52
- корпус магнита
150х70х38
Масса, не более, кг
0.155
