Прибор приемно-контрольный охранно-пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

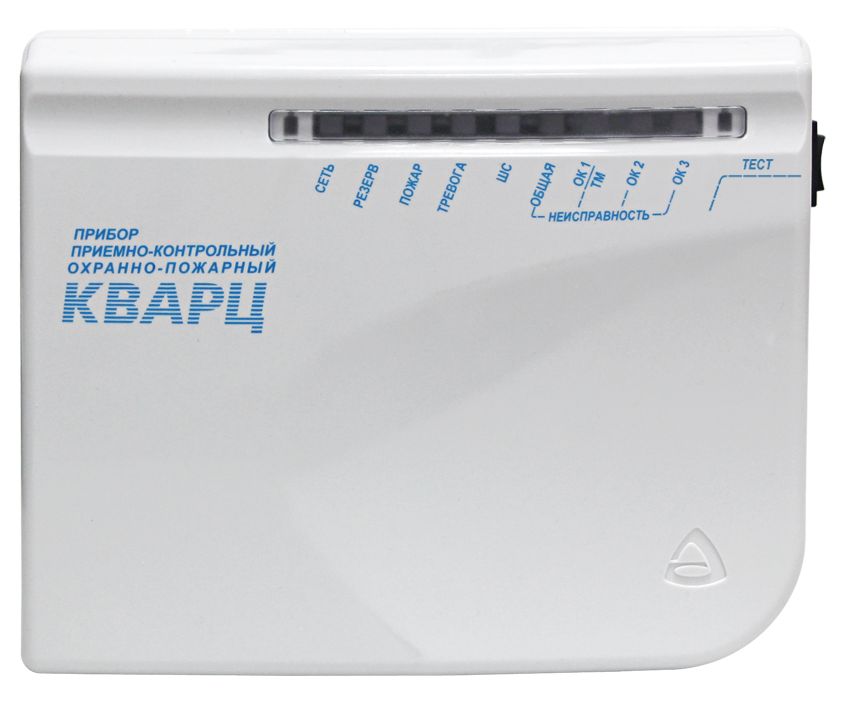

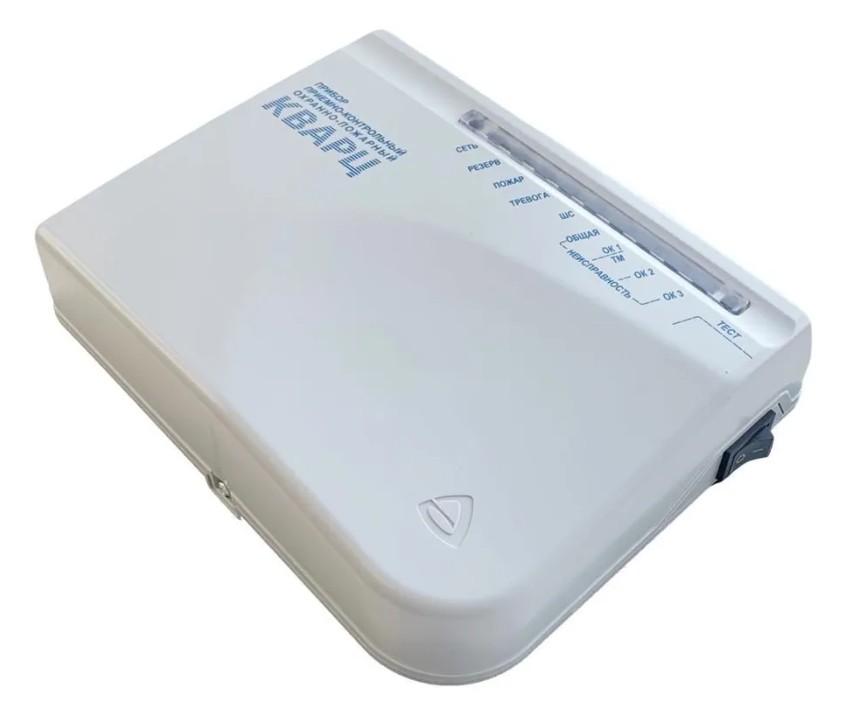

Одношлейфный прибор Кварц используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.
Особенности
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
|
Количество ШС 1 |
- выход для питания извещателей 12В/100 (200) мА |
|
Количество разделов 1 |
- релейного выхода 72В/50мА; 30В/3А |
|
Способ управления режимами работы ключ ТМ |
Напряжение питания, B: |
|
Длительность звучания выносного звукового оповещателя, мин 3 |
- от сети переменного тока 195…253 |
|
Напряжение на клеммах для подключения ШС, В: |
- от дополнительного источника 12 |
|
- в дежурном режиме 18 |
Ток потребления, мА: |
|
Ток ШС в дежурном режиме, мА 1.5 |
- при питании от встроенного аккумулятора, мА 70 |
|
Номинальное сопротивление выносного резистора, кОм 3.9 |
Потребляемая мощность: |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) |
- от сети переменного тока 8ВА |
|
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
|
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, А·ч 1.2 |
|
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
|
Максимально допустимые токи и напряжения: |
Диапазон рабочих температур, °С -30…+55 |
|
- на выходе "звуковой оповещатель" 12В/500мА |
Габаритные размеры. мм 185х150х55 |
|
- на выходе "световой оповещатель" 12В/150мА |
Количество ШС
1
Количество разделов
1
Способ управления режимами работы
ключ ТМ
Длительность звучания выносного звукового оповещателя, мин
3
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
18
Ток ШС в дежурном режиме, мА
1.5
Номинальное сопротивление выносного резистора, кОм
3.9
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
470 (ШСО)/220 (ШСП)
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
3
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
12В/500мА
- на выходе "световой оповещатель"
12В/150мА
- выход для питания извещателей
12В/100 (200) мА
- релейного выхода
72В/50мА; 30В/3А
Напряжение питания, B:
- от сети переменного тока
195…253
- от дополнительного источника
12
Ток потребления, мА:
- при питании от встроенного аккумулятора, мА
70
Потребляемая мощность:
- от сети переменного тока
8ВА
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, А·ч
1.2
Материал корпуса
Пластик
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры. мм
185х150х55
