Назначение изделия

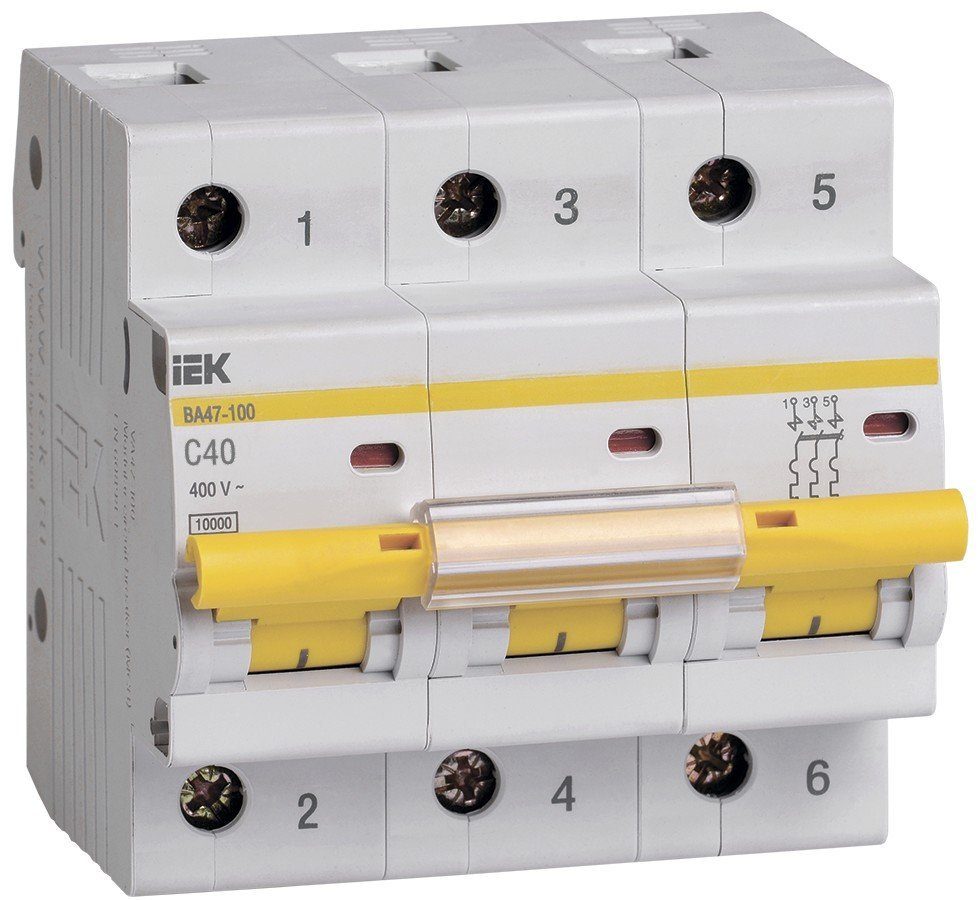

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Особенности
- два типа защиты от перегрузки и короткого замыкания.
- полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
* контакт состояния КС47;
* контакт состояния КСВ47;
* расцепитель минимального напряжения РММ47;
* расцепитель независимый РН47.
- независимый индикатор положения контактов.
- защёлка на DIN-рейку с двойным фиксированным положением.
- усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
|
Число полюсов 3 |
Электрическая износостойкость, циклов В-О, не менее 6 000 |
|
Номинальный ток, А 40 |
Механическая износостойкость, циклов В-О, не менее 20 000 |
|
Номинальное напряжение, В 400 |
Максимальное сечение присоединяемых проводов, мм² 35 |
|
Номинальная отключающая способность, А 10 000 |
Степень защиты IP20 |
|
Характеристики срабатывания электромагнитного расцепителя С |
Диапазон рабочих температур, °С -40…+50 |
|
Индикатор положения контактов (на лицевой панели) Есть |
Ширина по количеству модульных расстояний 4.5 |
Число полюсов
3
Номинальный ток, А
40
Номинальное напряжение, В
400
Номинальная отключающая способность, А
10 000
Характеристики срабатывания электромагнитного расцепителя
С
Индикатор положения контактов (на лицевой панели)
Есть
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм²
35
Степень защиты
IP20
Диапазон рабочих температур, °С
-40…+50
Ширина по количеству модульных расстояний
4.5
